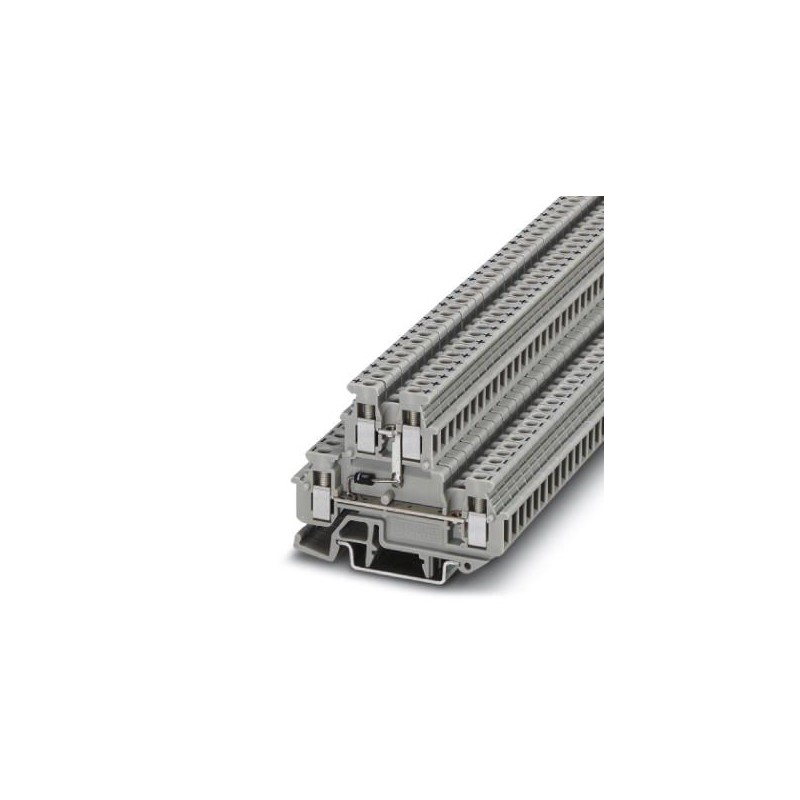

MBKKB 2,5-DIO/O-U 2800567 PHOENIX CONTACT Mini-Durchgangsklemme, mit integrierter Diode, Anschlussart: Schra.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

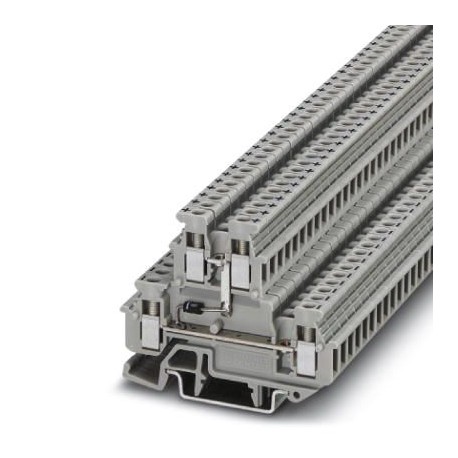

MBKKB 2,5-DIO/O-U 2800567 PHOENIX CONTACT Mini-Durchgangsklemme, mit integrierter Diode, Anschlussart: Schra..

MBKKB 2,5-DIO/O-U

2800567

PHOENIX_CONTACT

50

Verfügbar

Schiff am heute

Mini-Durchgangsklemme, mit integrierter Diode, Anschlussart: Schraubanschluss, Querschnitt: 0,2 mm² - 4 mm², AWG: 24 - 12, Nennstrom: 24 A, Nennspannung: 500 V, Länge: 62 mm, Breite: 5,2 mm, Farbe: grau, Montage: NS 15, NS 35/7,5, NS 35/15

Mehr Infos


Kabelschuhen Pressen Presszange

CLIPLINE 1 Reihenklemmen - PHOENIX CONTACT

Universal rail terminal screen UK and SK - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Menge Preis
50+$4.66
100+$4.52
150+$4.46
200+$4.44
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Allgemein

HinweisDer max. Strom wird durch die Diode bestimmt. Eingebaut: Diode 1N 4007, Sperrspannung: 1300 V, Dauergrenzstrom: 0,5 A.
Anzahl der Etagen2
Anzahl der Anschlüsse4
Nennquerschnitt2,5 mm²
Farbegrau
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V2

Allgemein

Bemessungsstoßspannung6 kV
Verschmutzungsgrad3
ÜberspannungskategorieIII
IsolierstoffgruppeI
Nennstrom IN24 A
Belastungsstrom maximal24 A (bei 2,5 mm² Leiterquerschnitt)
Nennspannung UN500 V (Angabe bezieht sich auf die Spannungsfestigkeit zu benachbarten Klemmen bzw. zur Tragschiene.)
Offene Seitenwandja
Prüfspezifikation BerührschutzDIN EN 50274 (VDE 0660-514):2002-11
Handrückensicherheitgewährleistet
Fingersicherheitgewährleistet
Ergebnis StoßspannungsprüfungPrüfung bestanden
Stoßspannungsprüfung Sollwert7,3 kV
Ergebnis StehwechselspannungsprüfungPrüfung bestanden
Stehwechselspannung Sollwert1,89 kV
Ergebnis der Prüfung der mechanischen Festigkeit von Klemmstellen (5maliger Leiteranschluss)Prüfung bestanden
Ergebnis BiegeprüfungPrüfung bestanden
Biegeprüfung Rotationsgeschwindigkeit10 U/min
Biegeprüfung Umdrehungen135
Biegeprüfung Leiterquerschnitt/Gewicht0,2 mm² / 0,2 kg
2,5 mm² / 0,7 kg
4 mm² / 0,9 kg
Ergebnis ZugprüfungPrüfung bestanden
Zugprüfung Leiterquerschnitt0,2 mm²
Zugkraft Sollwert10 N
Zugprüfung Leiterquerschnitt2,5 mm²
Zugkraft Sollwert50 N
Zugprüfung Leiterquerschnitt4 mm²
Zugkraft Sollwert60 N
Ergebnis Festsitz auf der BefestigungsauflagePrüfung bestanden
Festsitz auf BefestigungsauflageNS 35/NS 15
Sollwert1 N
Ergebnis SpannungsfallprüfungPrüfung bestanden
Anforderung Spannungsfall≤ 3,2 mV
Ergebnis ErwärmungsprüfungPrüfung bestanden
Ergebnis KurzstromfestigkeitPrüfung bestanden
Prüfung der Kurzstromfestigkeit Leiterquerschnitt2,5 mm²
Kurzzeitstrom0,3 kA
Ergebnis Thermische PrüfungPrüfung bestanden
Nachweis der thermischen Merkmale (Nadelflamme) Einwirkdauer30 s
Ergebnis Prüfung Schwingen, BreitbandrauschenPrüfung bestanden
Prüfspezifikation Schwingen, BreitbandrauschenDIN EN 50155 (VDE 0115-200):2008-03
PrüfspektrumLebensdauerprüfung Kategorie 1, Klasse B, am Fahrzeugkasten angebaut
Prüffrequenzf1 = 5 Hz bis f2 = 150 Hz
ASD-Pegel0,964 (m/s2)2/Hz
Beschleunigung0,8g
Prüfdauer je Achse5 h
PrüfrichtungenX-, Y- und Z-Achse
Ergebnis SchockprüfungPrüfung bestanden
Prüfspezifikation SchockprüfungDIN EN 50155 (VDE 0115-200):2008-03
SchockformHalbsinus
Beschleunigung0,58 g
Schockdauer30 ms
Anzahl der Schocks je Richtung3
PrüfrichtungenX-, Y- und Z-Achse (pos. und neg.)
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B)125 °C
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21))125 °C

Maße

Breite5,2 mm
Länge62 mm
Höhe NS 35/7,548 mm
Höhe NS 35/1555,5 mm

Anschlussdaten

Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max4 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max12
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max2,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:2,5 mm²
2 Leiter gleichen Querschnitts starr min0,2 mm²
2 Leiter gleichen Querschnitts starr max1 mm²
2 Leiter gleichen Querschnitts flexibel min0,2 mm²
2 Leiter gleichen Querschnitts flexibel max1,5 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min0,25 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max1,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max1,5 mm²
Leiterquerschnitt mit Einlegebrücke starr max2,5 mm²
Leiterquerschnitt mit Einlegebrücke flexibel max.2,5 mm²
AnschlussartSchraubanschluss
Abisolierlänge7 mm
LehrdornA3
SchraubengewindeM3
Anzugsdrehmoment min0,5 Nm
Anzugsdrehmoment max0,6 Nm
