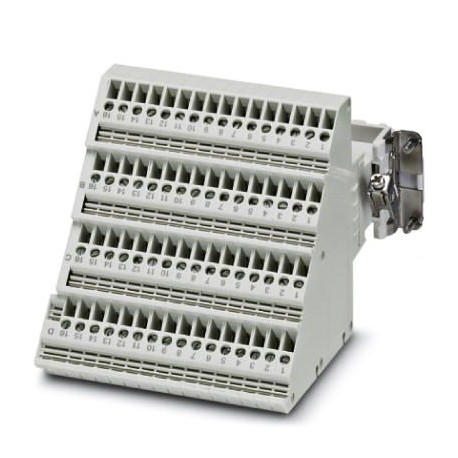

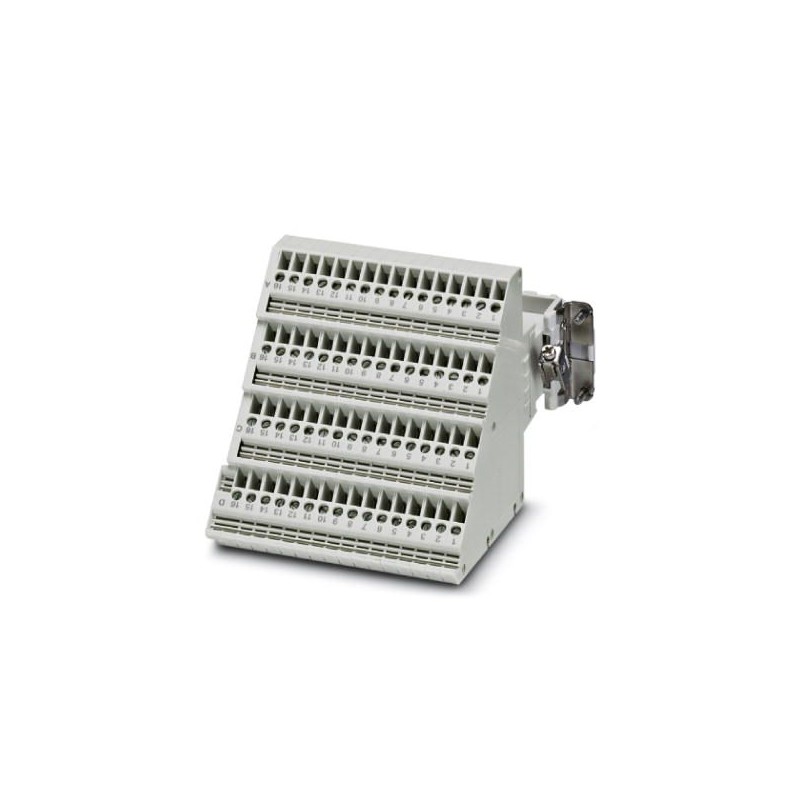

HC-D 64-A-UT-PEL-F 1584295 PHOENIX CONTACT HEAVYCON Klemmenadapter Buchseneinsatz, Serie D64, 64-polig, Schu.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

HC-D 64-A-UT-PEL-F 1584295 PHOENIX CONTACT HEAVYCON Klemmenadapter Buchseneinsatz, Serie D64, 64-polig, Schu..

HC-D 64-A-UT-PEL-F

1584295

PHOENIX_CONTACT

Verfügbar

Schiff am heute

HEAVYCON Klemmenadapter Buchseneinsatz, Serie D64, 64-polig, Schutzleiteranschluss rechts für die linke Schaltschrankseite, Schraubanschluss

Mehr Infos


Kabelschuhen Pressen Presszange

PLUSCON Feldverkabelung - PHOENIX CONTACT

Heavy industrial connectors - PLUSCON heavy - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
1+113,29 €
2+110,19 €
3+108,65 €
4+107,67 €
6+106,45 €
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Bohrlochabstand horizontal104 mm
Höhe132,6 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 125 °C

Elektrische Kennwerte

HinweisFür HEAVYCON-ADVANCE-Anbauflansche und HEAVYCON-Anbaugehäuse der Bauform B24
Polzahl64
Anschluss gemäß NormIEC / EN
Bemessungsspannung (III/3)250 V
Bemessungsstoßspannung4 kV
Bemessungsstrom10 A

Mechanische Kennwerte

BauformB24
AnschlusstechnikSchraubanschluss
Anzugsdrehmoment0,5 Nm ... 0,8 Nm
Abisolierlänge der Einzelader10 mm
Anschlussquerschnitt0,2 mm² ... 2,5 mm²
Anschlussquerschnitt AWG22 ... 12

Allgemein

Material KontaktKupferlegierung
Material KontaktoberflächeAg
Material KontaktträgerPA
Normen/BestimmungenPA: Brandschutz in Schienenfahrzeugen - Anforderungssätze R22 und R23 nach DIN EN 45545-2 (Gefahrenniveau HL1 - HL2)
PA: Brandschutz in Schienenfahrzeugen - Anforderungssatz R24 nach DIN EN 45545-2 (Gefahrenniveau HL1 - HL3)
Verschmutzungsgrad3
ÜberspannungskategorieIII
Brennbarkeitsklasse nach UL 94V0
Anschluss gemäß NormIEC / EN
MontagehinweisSteckverbinder dürfen nur last-/spannungslos betätigt werden.
Nicht für Gehäuse HC-B 24-AMQ-EMV

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-1584295-HC-D 64-A-UT-PEL-FEnglish153 KbytesPHOENIX CONTACT-1584295-HC-D 64-A-UT-PEL-F
