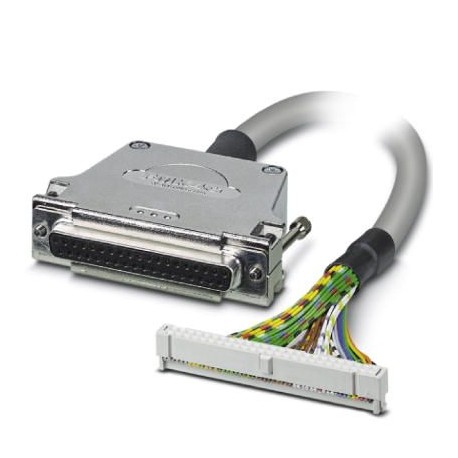

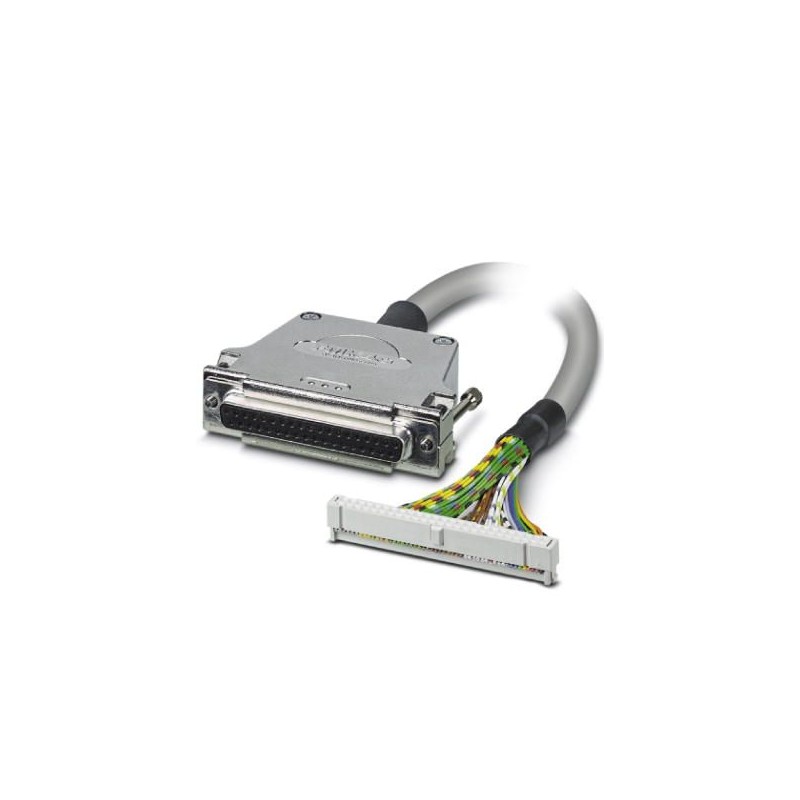

PHOENIX_CONTACT FLK 50/EZ-DR/D37SUB/200/X81-I 2302667 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

FLK 50/EZ-DR/D37SUB/200/X81-I 2302667 PHOENIX CONTACT Kabel

Artikel-Nr.: FLK 50/EZ-DR/D37SUB/200/X81-I

Code: 2302667

Hersteller: PHOENIX_CONTACT

Beschreibung:

Kabel
Konfektioniertes Rundkabel; Steuerung: Mitsubishi Electric MELSEC Q (X81); Anschluss 1: Buchse D-SUB (1x 37-polig); Anschluss 2: Weiblicher IDC/FLK-Anschluss (1x 50-polig); Kabellänge: 2 m

Kategorien:

  • PHOENIX_CONTACT > Schnittstelle

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

ZULETZT ANGESEHEN

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel2302667
Verpackungseinheit1 STK
VerkaufsschlüsselI1 - Systemverkabelung
HinweisAuftragsgebundene Fertigung (keine Rücknahme)
KatalogseiteSeite 488 (C-5-2017)
GTIN4017918910303
Gewicht pro Stück (exklusive Verpackung)418,000 g
Gewicht pro Stück (inklusive Verpackung)423,000 g
Zolltarifnummer85444290
HerkunftslandDE (Deutschland)

Allgemein

Nennspannung UN< 50 V AC
60 V DC
Strombelastbarkeit je Pfad max.1 A
Leiterwiderstand max.0,16 Ω/m
Kabellänge2 m
Einzelader, Querschnitt0,14 mm²
Einzelader, Querschnitt [AWG]26
Leiteraufbau: Anzahl Litzen:7
Einzelader, MaterialCu verzinnt
Außendurchmesser10,5 mm
SchirmungNein

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-20 °C ... 50 °C
Umgebungstemperatur (Lagerung/Transport)-20 °C ... 70 °C
FlammwidrigkeitIEC 60332-1
DIN VDE 0482 Teil 332-1

Steckverbinder 1

Benennung AnschlussFeldebene
AnschlussartIDC/FLK-Buchsenleiste
Anzahl der Anschlüsse1
Polzahl50
Rastermaß2,54 mm

Steckverbinder 2

Benennung AnschlussSteuerungsebene
AnschlussartD-SUB-Buchsenleiste
Anzahl der Anschlüsse1
Polzahl37

Unterstützte Steuerung

SteuerungMITSUBISHI MELSEC Q
- passende I/O-KarteQX81

Normen und Bestimmungen

FlammwidrigkeitIEC 60332-1
DIN VDE 0482 Teil 332-1
Anschluss gemäß NormCUL

Farbcode

Steckverbinder 1 = Steckverbinder 2 (optional) = AderfarbeD-SUB37 (1) = IDC/FLK50 (3) = schwarz
D-SUB37 (20) = IDC/FLK50 (4) = braun
D-SUB37 (2) = IDC/FLK50 (5) = rot
D-SUB37 (21) = IDC/FLK50 (6) = orange
D-SUB37 (3) = IDC/FLK50 (7) = gelb
D-SUB37 (22) = IDC/FLK50 (8) = grün
D-SUB37 (4) = IDC/FLK50 (9) = blau
D-SUB37 (23) = IDC/FLK50 (10) = violett
D-SUB37 (17) = IDC/FLK50 (11) = grau
D-SUB37 (18) = IDC/FLK50 (12) = weiß
D-SUB37 (5) = IDC/FLK50 (15) = weiß-schwarz
D-SUB37 (24) = IDC/FLK50 (16) = weiß-braun
D-SUB37 (6) = IDC/FLK50 (17) = weiß-rot
D-SUB37 (25) = IDC/FLK50 (18) = weiß-orange
D-SUB37 (7) = IDC/FLK50 (19) = weiß-gelb
D-SUB37 (26) = IDC/FLK50 (20) = weiß-grün
D-SUB37 (8) = IDC/FLK50 (21) = weiß-blau
D-SUB37 (27) = IDC/FLK50 (22) = weiß-violett
D-SUB37 (17) = IDC/FLK50 (23) = weiß-grau
D-SUB37 (18) = IDC/FLK50 (24) = braun-schwarz
D-SUB37 (9) = IDC/FLK50 (27) = braun-rot
D-SUB37 (28) = IDC/FLK50 (28) = braun-orange
D-SUB37 (10) = IDC/FLK50 (29) = braun-gelb
D-SUB37 (29) = IDC/FLK50 (30) = braun-grün
D-SUB37 (11) = IDC/FLK50 (31) = braun-blau
D-SUB37 (30) = IDC/FLK50 (32) = braun-violett
D-SUB37 (12) = IDC/FLK50 (33) = braun-grau
D-SUB37 (31) = IDC/FLK50 (34) = braun-weiß
D-SUB37 (17) = IDC/FLK50 (35) = grün-schwarz
D-SUB37 (18) = IDC/FLK50 (36) = grün-braun
D-SUB37 (13) = IDC/FLK50 (39) = grün-rot
D-SUB37 (32) = IDC/FLK50 (40) = grün-orange
D-SUB37 (14) = IDC/FLK50 (41) = grün-blau
D-SUB37 (33) = IDC/FLK50 (42) = grün-violett
D-SUB37 (15) = IDC/FLK50 (43) = grün-grau
D-SUB37 (34) = IDC/FLK50 (44) = grün-weiß
D-SUB37 (16) = IDC/FLK50 (45) = gelb-schwarz
D-SUB37 (35) = IDC/FLK50 (46) = gelb-braun
D-SUB37 (36) = IDC/FLK50 (47) = gelb-rot
D-SUB37 (36) = IDC/FLK50 (48) = gelb-orange

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"
