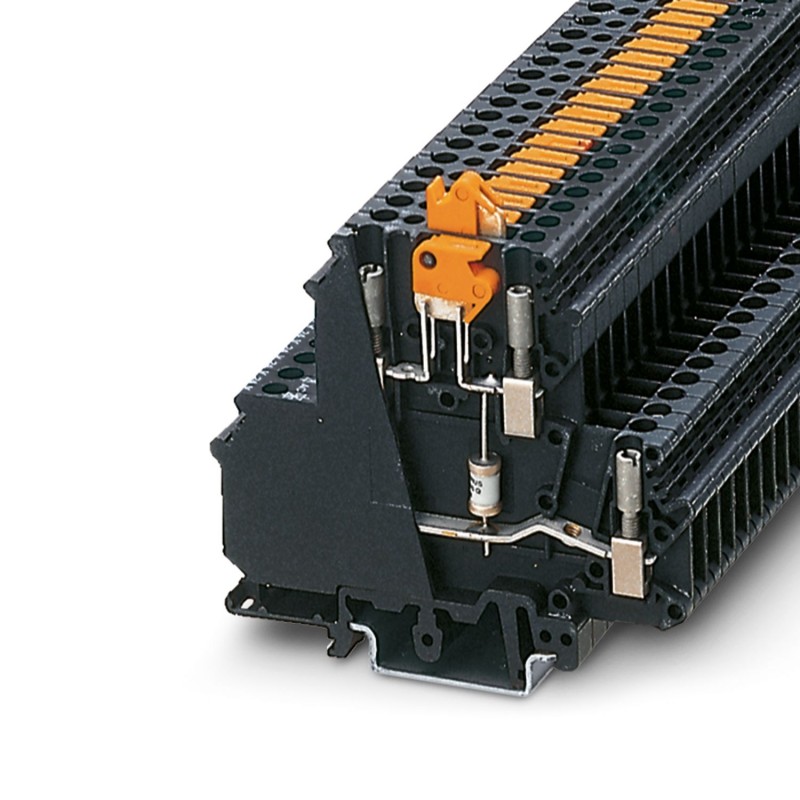

TT-UKK5-M/ 24DC 2795960 PHOENIX CONTACT Überspannungsschutzgerät
TT-UKK5-M/ 24DC
2795960
PHOENIX_CONTACT
Überspannungsschutzgerät
Doppelstock-Reihenklemme mit Suppressordiode als Überspannungsschutz zwischen beiden Etagen, Trennmesser in der oberen Etage, Nennspannung: 24 V DC, Montage auf NS 32 oder NS 35/7,5, geschlossenes Gehäuse, Klemmenbreite: 6,2 mm, Klemmenhöhe: 68 mm
Trabtech (TT)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Produkttyp | Überspannungsschutz für MSR-Technik |
| IEC-Prüfklasse | C3 |
| VDE Anforderungsklasse | C3 |
| Bauform | Klemme zweistöckig mit Trennmesser |
| Polzahl | 1 |
| Meldung Überspannungsschutz defekt | keine |
| Aderpaare pro Modul | 1 |
| Nennspannung UN | 24 V DC |
| Anschlussart | Schraubanschluss |
| Schraubengewinde | M3 |
| Anzugsdrehmoment | 0,8 Nm |
| Leiterquerschnitt flexibel | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Breite | 6,2 mm |
| Höhe | 80 mm |
| Tiefe | 68 mm |
| Brennbarkeitsklasse nach UL 94 | V-2 |
| Material Gehäuse | PA |
| Mechanische Daten | |
| Offene Seitenwand | Nein |
| Wirkungsrichtung | Line-Line |
| Höchste Dauerspannung UC | 28 V DC |
| 20 V AC | |
| Bemessungsstrom | 12 A (45 °C) |
| Betriebswirkstrom ICbei UC | ≤ 5 µA |
| Nennableitstoßstrom In(8/20) µs (Ader-Ader) | 169 A |
| Gesamtableitstoßstrom Itotal(8/20) µs | 169 A |
| Ableitstoßstrom Imax(8/20) µs maximal (Ader-Ader) | 169 A |
| Nennimpulsstrom Ian (10/1000)µs (Ader-Ader) | 33 A |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) statisch | ≤ 40 V |
| Restspannung bei In(Ader-Ader) | ≤ 55 V |
| Ansprechzeit tA(Ader-Ader) | ≤ 1 ns |
| Grenzfrequenz fg (3 dB), sym. im 150 Ω-System | typ. 1,2 MHz |
| Kapazität (Ader-Ader) | ≤ 1,6 nF |
| Meldung Überspannungsschutz defekt | keine |
| Stoßstromfestigkeit (Ader-Ader) | C3 - 25 A |
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C |
| VDE Anforderungsklasse | C3 |
| Luft- und Kriechstrecken | |
| Normen/Bestimmungen | VDE 0110-1 |
| Normen Spezifikation Informationstechnik | |
| Normen/Bestimmungen | IEC 61643-21 |
| IEC 61643-21 | |
| Normen/Bestimmungen | IEC 61643-21 |
| Hinweis | 2000 |
| Normen/Bestimmungen | DIN EN 61643-21 |
| Hinweis | 2002 |
| Montageart | Tragschiene: 35 mm |
