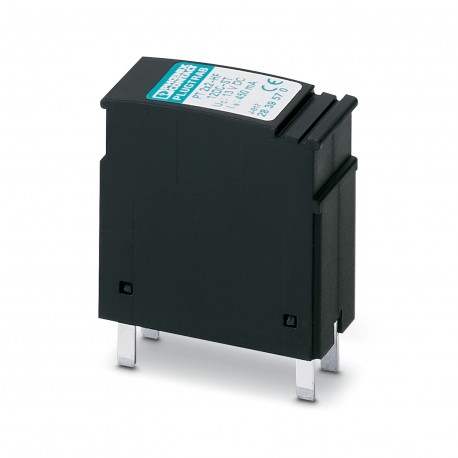

PT 2X2-HF-12 DC-ST 2839570 PHOENIX CONTACT Überspannungsschutzstecker
PT 2X2-HF-12 DC-ST
2839570
PHOENIX_CONTACT
Überspannungsschutzstecker
Steckbarer Überspannungsschutz für Basiselement, Grob- und Feinquerspannungsschutz für zwei Zweileiterstromkreise ohne Erdpotential in der Informationstechnik. Verarbeitung: 12 V DC
Überspannungsschutzstecker für Basiselement, Querspannungsgrob- und Feinschutz für zwei erdpotenzialfrei betriebene Doppeladern in der Informationstechnik. Ausführung: 12 V DC
Erdung, Blitz- und Überspannungsschutz > Überspannungsableiter für Informations-/MSR-Technik
Trabtech (TT)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Produkttyp | Überspannungsschutz für Informationstechnik |
| Produktfamilie | PLUGTRAB PT |
| IEC-Prüfklasse | C1 |
| C2 | |
| C3 | |
| D1 | |
| VDE Anforderungsklasse | C1 |
| C2 | |
| C3 | |
| D1 | |
| Bauform | Stecker |
| Polzahl | 5 |
| Ableiter prüfbar mit CHECKMASTER ab Softwarerevision: | ab SW-Rev. 1.00 |
| Aderpaare pro Modul | 2 |
| Datenpflegestand | |
| Artikelrevision | 09 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Nennspannung UN | 12 V DC |
| Anschlussart | Schraubanschluss (in Verbindung mit Basiselement) |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Maßzeichnung |  |
| Breite | 17,7 mm |
| Höhe | 45 mm |
| Tiefe | 52 mm |
| Teilungseinheit | 1 TE |
| Farbe | schwarz (RAL 9005) |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Material Gehäuse | PA |
| Mechanische Daten | |
| Offene Seitenwand | Nein |
| Wirkungsrichtung | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Höchste Dauerspannung UC | 13 V DC |
| 9 V AC | |
| Bemessungsstrom | 450 mA (45 °C) |
| Betriebswirkstrom ICbei UC | ≤ 5 µA |
| Schutzleiterstrom IPE | ≤ 4 µA (mit PT 2X2-BE) |
| ≤ 1 µA (mit PT 2X2+F-BE) | |
| Nennableitstoßstrom In(8/20) µs (Ader-Ader) | 10 kA |
| Nennableitstoßstrom In(8/20) µs (Ader-Erde) | 10 kA |
| Impulsableitstoßstrom Iimp(10/350) µs | 2,5 kA |
| Gesamtableitstoßstrom Itotal(8/20) µs | 20 kA |
| Ableitstoßstrom Imax(8/20) µs maximal (Ader-Ader) | 10 kA |
| Ableitstoßstrom Imax(8/20) µs maximal (Ader-Erde) | 10 kA |
| Nennimpulsstrom Ian (10/1000)µs (Ader-Ader) | 67 A |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) spike | ≤ 50 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike | ≤ 450 V |
| ≤ 1 kV (mit PT 2X2+F-BE) | |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) statisch | ≤ 25 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Signalmasse) statisch | ≤ 450 V |
| Restspannung bei In(Ader-Ader) | ≤ 25 V |
| Restspannung bei Ian (10/1000) µs (Ader-Ader) | ≤ 23 V |
| Schutzpegel Up(Ader-Ader) | ≤ 100 V (C2 - 10 kV / 5 kA) |
| Schutzpegel Up(Ader-Erde) | ≤ 450 V (C2 - 10 kV / 5 kA) |
| Ansprechzeit tA(Ader-Ader) | ≤ 500 ns |
| Ansprechzeit tA (Ader-Erde) | ≤ 500 ns |
| Einfügungsdämpfung aE, sym. | 0,2 dB (≤ 5 MHz) |
| Grenzfrequenz fg (3 dB), sym. im 100 Ω-System | typ. 70 MHz |
| Kapazität (Ader-Ader) | typ. 30 pF |
| Widerstand pro Pfad | 2,2 Ω |
| Meldung Überspannungsschutz defekt | keine |
| Erforderliche Vorsicherung maximal | 500 mA (T) |
| Stoßstromfestigkeit (Ader-Ader) | C2 - 10 kV / 5 kA |
| Stoßstromfestigkeit (Ader-Erde) | C2 - 10 kV / 5 kA |
| D1 - 2,5 kA |
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C |
| VDE Anforderungsklasse | C1 |
| C2 | |
| C3 | |
| D1 | |
| Luft- und Kriechstrecken | |
| Normen/Bestimmungen | DIN VDE 0110-1 / IEC 60664-1 |
| Normen Spezifikation Informationstechnik | |
| Normen/Bestimmungen | IEC 61643-21 |
| IEC 61643-21 | |
| Normen/Bestimmungen | IEC 61643-21 |
| Hinweis | 2000 |
| Montageart | auf Basiselement |
| Merkmal | Wert |
|---|---|
| Nennspannung AC (EF008798) | 12 V |
