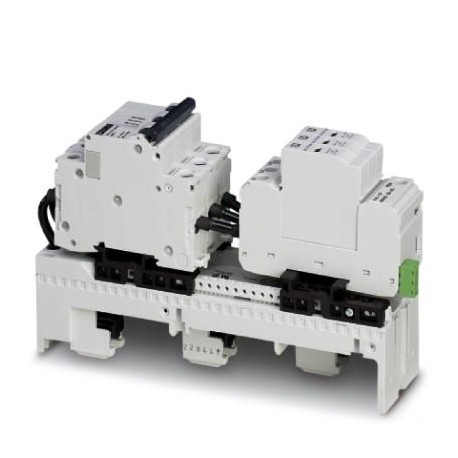

VAL-CP-MOSO 60-3C-FM 2804416 PHOENIX CONTACT Überspannungsableiter Typ 2
VAL-CP-MOSO 60-3C-FM
2804416
PHOENIX_CONTACT
Überspannungsableiter Typ 2
Trabtech (TT)
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2804416 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | K1 - Überspannungsschutz |
| Katalogseite | Seite 68 (C-4-2017) |
| GTIN | 4046356317832 |
| Gewicht pro Stück (exklusive Verpackung) | 1.200,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 1.295,100 g |
| Zolltarifnummer | 85363010 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Schutzart | IP20 |
|---|---|
| Umgebungstemperatur (Betrieb) | -25 °C ... 55 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 75 °C |
| Höhenlage | ≤ 2000 m (amsl (über normal Null)) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
Allgemein
| IEC-Prüfklasse | II |
|---|---|
| T2 | |
| EN Type | T2 |
| Stromversorgungssystem IEC | TN-C |
| TT | |
| Schutzpfade | L-PEN |
| Montageart | 60 mm Systemtechnik (Stromschiene) |
| Farbe | blau-grau |
| tiefschwarz RAL 9005 | |
| Material Gehäuse | PBT |
| PA 6 | |
| PA 6.6 | |
| Verschmutzungsgrad | 2 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Bauform | Modul für 60 mm Systemtechnik |
| Polzahl | 3 |
| Meldung Überspannungsschutz defekt | optisch, Fernmeldekontakt |
Schutzschaltung
| Nennspannung UN | 240/415 V AC (TN-C) |
|---|---|
| 240/415 V AC (TT) | |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Höchste Dauerspannung UC | 350 V AC |
| Nennableitstoßstrom In(8/20) µs | 20 kA |
| Maximaler Ableitstoßstrom Imax(8/20) µs | 25 kA |
| Kurzschlussfestigkeit ISCCR | 25 kA |
| Schutzpegel Up | ≤ 2,5 kV |
| Restspannung Ures | ≤ 2,1 kV (bei In) |
| ≤ 1,9 kV (bei 10 kA) | |
| ≤ 1,8 kV (bei 5 kA) | |
| ≤ 1,7 kV (bei 3 kA) | |
| TOV-Verhalten bei UT | 415 V AC (5 s / withstand mode) |
| 440 V AC (120 min / safe failure mode) | |
| Ansprechzeit tA | ≤ 25 ns |
| Maximale Vorsicherung bei Stichleitungsverdrahtung | nicht erforderlich |
Anzeige / Fernmeldung
| Schaltfunktion | Wechsler |
|---|---|
| Betriebsspannung | 5 V AC ... 250 V AC |
| 125 V DC (200 mA DC) | |
| Betriebsstrom | 5 mA AC ... 1 A AC |
| 1 A DC (30 V DC) | |
| Anschlussart | Steckbarer Schraubanschluss |
| Schraubengewinde | M2 |
| Anzugsdrehmoment | 0,25 Nm |
| Abisolierlänge | 7 mm |
| Leiterquerschnitt flexibel | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt starr | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 28 ... 16 |
Anschlussdaten
| Benennung Anschluss | Anschluss PEN-Leiter |
|---|---|
| Anschlussart | Schraubanschluss |
| Schraubengewinde | M5 |
| Anzugsdrehmoment | 4,5 Nm |
| Abisolierlänge | 16 mm |
| Leiterquerschnitt flexibel | 2,5 mm² ... 16 mm² |
| Leiterquerschnitt starr | 2,5 mm² ... 25 mm² |
| Leiterquerschnitt AWG | 12 ... 4 |
| Benennung Anschluss | Anschluss Phasen-Leiter |
| Anschlussart | 60-mm-Stromschienensystem |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130805eCl@ss 8.027130805eCl@ss 9.027130805
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX STROMVERSORGUNGEN DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2804416-VAL-CP-MOSO 60-3C-FM | 167 Kbytes |
|
