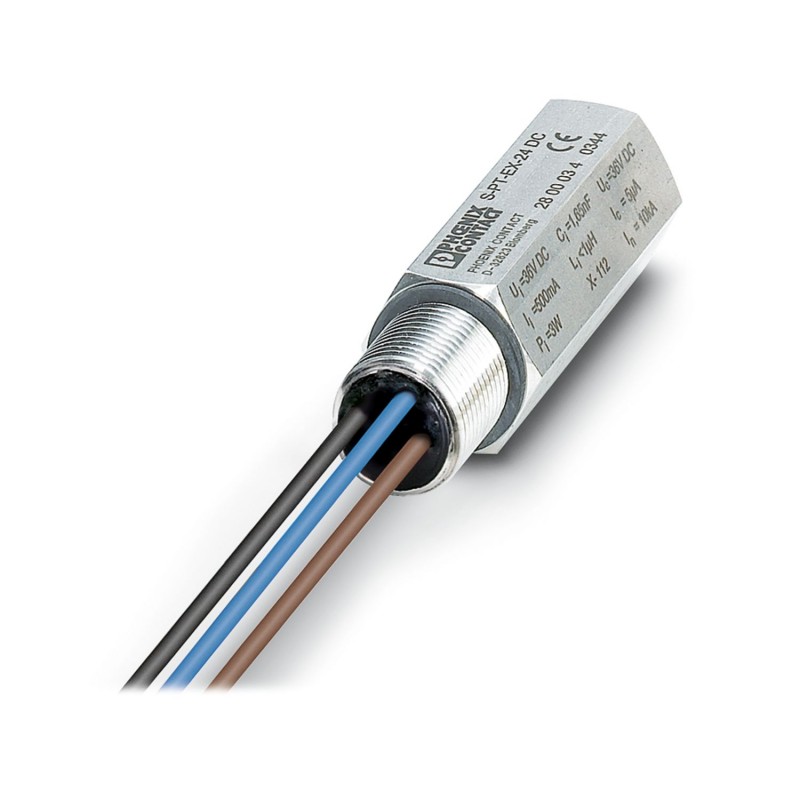

S-PT-EX-24DC 2800034 PHOENIX CONTACT Überspannungsschutzgerät
S-PT-EX-24DC
2800034
PHOENIX_CONTACT
Überspannungsschutzgerät
Trabtech (TT)
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2800034 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | K1 - Überspannungsschutz |
| Katalogseite | Seite 130 (C-4-2017) |
| GTIN | 4046356411004 |
| Gewicht pro Stück (exklusive Verpackung) | 194,140 g |
| Gewicht pro Stück (inklusive Verpackung) | 230,700 g |
| Zolltarifnummer | 85363010 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (non-Ex) |
|---|---|
| Höhenlage | ≤ 2000 m (amsl (über normal Null)) |
| Schutzart | IP67 |
Allgemein
| Material Gehäuse | Edelstahl |
|---|---|
| Farbe | silberfarben |
| Normen für Luft- und Kriechstrecken | IEC 60664-1 |
| IEC 60079-11 | |
| Montageart | M20 |
| Bauform | Einschraubmodul |
| Polzahl | 2 |
| Wirkungsrichtung | Line-Line & Line-Earth Ground |
Schutzschaltung
| IEC-Prüfklasse | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Nennspannung UN | 24 V DC |
| Höchste Dauerspannung UC | 36 V DC |
| 25 V AC | |
| Betriebswirkstrom ICbei UC | ≤ 5 µA |
| Schutzleiterstrom IPE | ≤ 2 µA |
| Nennableitstoßstrom In(8/20) µs (Ader-Ader) | 260 A |
| Nennableitstoßstrom In(8/20)µs (Ader-Erde) | 10 kA |
| Impulsableitstoßstrom Iimp(10/350) µs | 1 kA |
| Gesamtableitstoßstrom Itotal(8/20) µs | 20 kA |
| Gesamtableitstoßstrom Itotal(10/350) µs | 2 kA |
| Ableitstoßstrom Imax(8/20) µs maximal (Ader-Ader) | 260 A |
| Ableitstoßstrom Imax(8/20) µs maximal (Ader-Erde) | 20 kA |
| Nennimpulsstrom Ian (10/1000)µs (Ader-Ader) | 50 A |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) spike | ≤ 130 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike | ≤ 1,1 kV |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) statisch | ≤ 60 V |
| Schutzpegel Up(Ader-Ader) | ≤ 65 V (C3 - 10 A) |
| Schutzpegel Up(Ader-Erde) | ≤ 1,1 kV (C3 - 100 A) |
| ≤ 1,1 kV (C1 - 1 kV / 500 A) | |
| ≤ 1,2 kV (C2 - 10 kV / 5 kA) | |
| Ansprechzeit tA(Ader-Ader) | ≤ 1 ns |
| Ansprechzeit tA (Ader-Erde) | ≤ 100 ns |
| Einfügungsdämpfung aE, sym. | typ. 0,1 dB (30 MHz / 50 Ω) |
| typ. 0,1 dB (6 MHz / 150 Ω) | |
| Grenzfrequenz fg (3dB), sym. im 50 Ohm-System | typ. 70 MHz |
| Grenzfrequenz fg (3dB), sym. im 150 Ohm-System | typ. 40 MHz |
| Kapazität (Ader-Ader) | typ. 20 pF |
| Kapazität (Ader-Erde) | typ. 5 pF |
| Meldung Überspannungsschutz defekt | keine |
| Stoßstromfestigkeit (Ader-Ader) | C3 - 25 A |
| Stoßstromfestigkeit (Ader-Erde) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| C3 - 100 A | |
| D1 - 1 kA | |
| Wechselstromfestigkeit (Ader-Erde) | 10 A - 1 s |
Normen und Bestimmungen
| Normen/Bestimmungen | EN 61643-21 A2:2013 |
|---|---|
| EN 60079-0 2012 | |
| EN 60079-1 2007 | |
| EN 60079-11 2012 | |
| EN 60079-31 2009 | |
| IEC 60079-0 2011 | |
| IEC 60079-1 2007 | |
| IEC 60079-11 2011 | |
| IEC 60079-31 2008 |
EX-Daten
| Maximale innere Kapazität Ci | 1,65 nF |
|---|---|
| Max. innere Induktivität Li | 1 µH |
| Maximaler Eingangsstrom Ii | 500 mA (T4 / ≤ 75 °C) |
| 500 mA (T5 / ≤ 75 °C) | |
| 500 mA (T6 / ≤ 60 °C) | |
| max. Eingangsspannung Ui | 36 V DC |
| max. Eingangsleistung Pi | 3 W |
| Isolationsspannung gegen Erde | 500 V AC |
| Umgebungstemperatur (Betrieb) | -40 °C ... 75 °C (T4) |
| -40 °C ... 75 °C (T5) | |
| -40 °C ... 60 °C (T6) |
Konformität / Zulassungen
| ATEX | II 1 G Ex ia IIC T4...T6 |
|---|---|
| II 2 G Ex d IIC T4...T6 | |
| II 1 D Ex iaD 20 IP6x T85 °C...135 °C | |
| II 2 D Ex tD A21 IP6x T85 °C...135 °C | |
| IECEx | Ga Ex ia IIC T4...T6 |
| Ex d IIC T4...T6 | |
| Ex iaD IP6x T85 °C...135 °C | |
| Ex tD A21 IP6x T85 °C...135 °C |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
