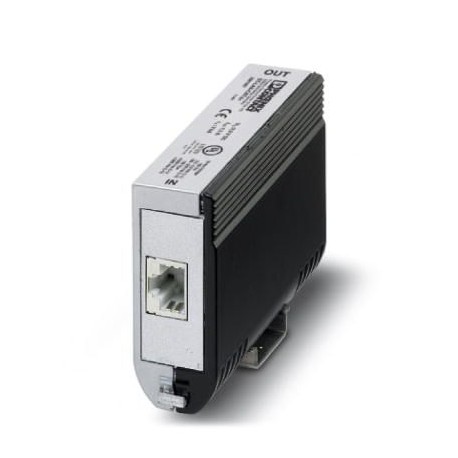

DT-LAN-CAT.6+ 2881007 PHOENIX CONTACT Überspannungsschutzgerät
DT-LAN-CAT.6+
2881007
PHOENIX_CONTACT
Überspannungsschutzgerät
Überspannungsschutz nach EA-Klasse (CAT6A), für Gigabit Ethernet (bis zu 10 GBit/s), Token Ring, FDDI/CDDI, ISDN, DS1. Geeignet für Power over Ethernet (PoE++ / 4PPoE) "Mode A" und "Mode B". RJ45-Zwischenstecker mit separatem Erdungsleiter und Erdungsverriegelungsfuß für Schiene NS 35.
Erdung, Blitz- und Überspannungsschutz > Überspannungsableiter für Informations-/MSR-Technik
Trabtech (TT)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2881007 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | K1 - Überspannungsschutz |
| Katalogseite | Seite 142 (C-4-2017) |
| GTIN | 4046356151900 |
| Gewicht pro Stück (exklusive Verpackung) | 314,100 g |
| Gewicht pro Stück (inklusive Verpackung) | 318,600 g |
| Zolltarifnummer | 85363010 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Schutzart | IP20 |
Allgemein
| Material Gehäuse | Zink-Druckguss |
|---|---|
| Farbe | silber/schwarz |
| Montageart | Anschlussspezifisches Zwischenstecken und Tragschiene 35 mm |
| Bauform | Zwischenstecker zur Tragschienenmontage |
| Polzahl | 8 |
| Wirkungsrichtung | Line-Line & Line-Ground/Shield |
Schutzschaltung
| IEC-Prüfklasse | B2 |
|---|---|
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Höchste Dauerspannung UC(Ader-Ader) | ≤ 3,3 V DC (± 60 V DC / PoE+) |
| Bemessungsstrom | ≤ 1,5 A (25 °C) |
| Betriebswirkstrom ICbei UC | ≤ 1 µA |
| Schutzleiterstrom IPE | ≤ 400 µA |
| Nennableitstoßstrom In(8/20) µs (Ader-Ader) | 100 A |
| Nennableitstoßstrom In(8/20)µs (Ader-Erde) | 2 kA (pro Signalpaar) |
| Gesamtableitstoßstrom Itotal(8/20) µs | 10 kA |
| Nennimpulsstrom Ian (10/700)µs (Ader-Ader) | ≤ 40 A |
| Nennimpulsstrom Ian (10/700)µs (Ader-Erde) | ≤ 160 A |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) spike | ≤ 85 V (PoE) |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike | ≤ 700 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) statisch | ≤ 9 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) statisch | ≤ 700 V |
| Restspannung bei In(Ader-Ader) | ≤ 15 V |
| ≤ 100 V (PoE) | |
| Schutzpegel Up(Ader-Ader) | ≤ 9 V (B2 - 1 kV / 25 A) |
| ≤ 100 V (B2 - 1 kV / 25 A - PoE) | |
| ≤ 12 V (C3 - 20 A) | |
| Schutzpegel Up(Ader-Erde) | ≤ 900 V (B2 - 4 kV / 100 A) |
| ≤ 700 V (C2 - 4 kV / 2 kA) | |
| ≤ 1 kV (C3 - 80 A) | |
| Ansprechzeit tA(Ader-Ader) | ≤ 1 ns |
| Ansprechzeit tA (Ader-Erde) | ≤ 100 ns |
| Einfügungsdämpfung aE, sym. | ≤ 1 dB (bis 100 MHz / Direktmessung) |
| ≤ 1 dB (bis 250 MHz / Direktmessung) | |
| ≤ 3 dB (bis 500 MHz / Direktmessung) | |
| Nahnebensprechdämpfung | ≥ 35 dB (250 MHz / 100 Ω / Link) |
| ≥ 45 dB (100 MHz / 100 Ω / Link) | |
| ≥ 27 dB (500 MHz / 100 Ω / Link) | |
| ≥ 39 dB (250 MHz / 100 Ω / Direktmessung) | |
| Kapazität (Ader-Ader) | typ. 12 pF (f= 1 MHz / VR= 0 V) |
| Kapazität (Ader-Erde) | typ. 2 pF (f= 1 MHz / VR= 0 V) |
| Meldung Überspannungsschutz defekt | keine |
| Stoßstromfestigkeit (Ader-Ader) | B2 - 1 kV / 25 A |
| C3 - 20 A | |
| Stoßstromfestigkeit (Ader-Erde) | B2 - 4 kV/100 A |
| C2 - 4 kV / 2 kA | |
| C3 - 80 A | |
| D1 - 1 kA |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
