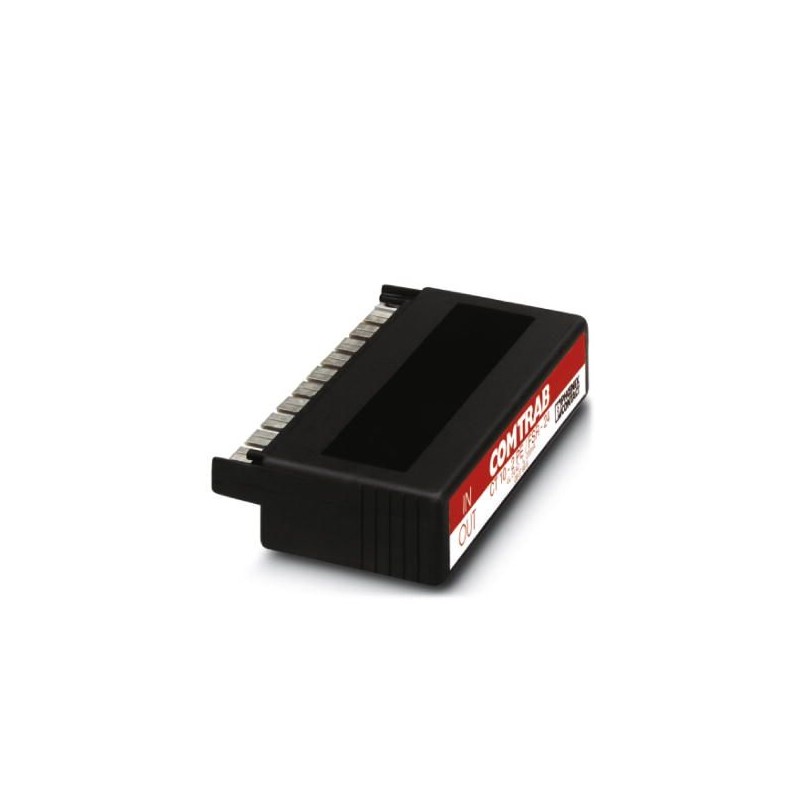

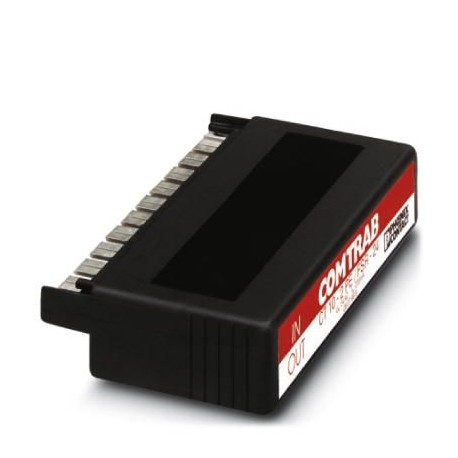

CT 10-2PE/FSR-24 2807968 PHOENIX CONTACT Überspannungsschutzstecker
CT 10-2PE/FSR-24
2807968
PHOENIX_CONTACT
Überspannungsschutzstecker
Trabtech (TT)
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2807968 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | K1 - Überspannungsschutz |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 107 (C-6-2013) |
| GTIN | 4017918104757 |
| Gewicht pro Stück (exklusive Verpackung) | 127,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 127,000 g |
| Zolltarifnummer | 85363010 |
| Herkunftsland | DE (Deutschland) |
Allgemein
| Material Gehäuse | PBT |
|---|---|
| Brennbarkeitsklasse nach UL 94 | V0 |
| Farbe | schwarz |
| Normen für Luft- und Kriechstrecken | VDE 0110-1 |
| IEC 60664-1 | |
| Montageart | auf CT-TERMIBLOCK und LSA-PLUS-Trennleiste |
| Bauform | LSA-PLUS-Modul |
| Wirkungsrichtung | Line-Line & Line-Earth Ground |
| Ableiter prüfbar mit CHECKMASTER ab Softwarerevision: | ab SW-Rev. 1.00 |
Schutzschaltung
| IEC-Prüfklasse | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Nennspannung UN | 24 V DC |
| Höchste Dauerspannung UC | 40 V DC |
| 28 V AC | |
| Bemessungsstrom | 200 mA (25 °C) |
| Betriebswirkstrom ICbei UC | ≤ 5 µA (a-b) |
| Schutzleiterstrom IPE | ≤ 1 µA (pro Pfad) |
| Nennableitstoßstrom In(8/20) µs (Ader-Ader) | 5 kA |
| Nennableitstoßstrom In(8/20)µs (Ader-Erde) | 5 kA |
| Gesamtableitstoßstrom Itotal(8/20) µs | 10 kA |
| Ableitstoßstrom Imax(8/20) µs maximal (Ader-Ader) | 5 kA |
| Ableitstoßstrom Imax(8/20) µs maximal (Ader-Erde) | 5 kA |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) spike | ≤ 95 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike | ≤ 650 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) statisch | ≤ 60 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) statisch | ≤ 650 V |
| Restspannung bei In(Ader-Ader) | ≤ 55 V |
| Ansprechzeit tA(Ader-Ader) | ≤ 1 ns |
| Ansprechzeit tA (Ader-Erde) | ≤ 100 ns |
| Einfügungsdämpfung aE, sym. | 1,5 dB (typ. bis 2 MHz / 50 Ω) |
| 0,6 dB (typ. bis 1MHz / 150Ω) | |
| 0,2 dB (typ. bis 100kHz / 600Ω) | |
| Einfügungsdämpfung aE, asym. | |
| Grenzfrequenz fg (3dB), sym. im 50 Ohm-System | 7 MHz (typ.) |
| Grenzfrequenz fg (3dB), sym. im 150 Ohm-System | 4 MHz (typ.) |
| Grenzfrequenz fg (3dB), sym. im 600 Ohm-System | 900 kHz (typ.) |
| Kapazität (Ader-Ader) | 1,1 nF (f=1 MHz / VR= 0V) |
| Kapazität (Ader-Erde) | 1 pF (typ.) |
| Widerstand pro Pfad | 10 Ω ±10 % |
| Meldung Überspannungsschutz defekt | keine |
| Erforderliche Vorsicherung maximal | 200 mA |
| Stoßstromfestigkeit (Ader-Ader) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| C3 - 100 A | |
| Stoßstromfestigkeit (Ader-Erde) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| C3 - 100 A | |
| D1 - 2,5 kA |
Anschlussdaten
| Anschlussart | Steckbar in COMTRAB-TERMIBLOCK und LSA-Plus-Trenn- und Schaltleisten |
|---|---|
| Anschlussart IN | COMTRAB-Stecksystem |
| Anschlussart OUT | COMTRAB-Stecksystem |
Klassifikationen
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX STROMVERSORGUNGEN DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2807968-CT 10-2PE/FSR-24 | 151 Kbytes |
|
