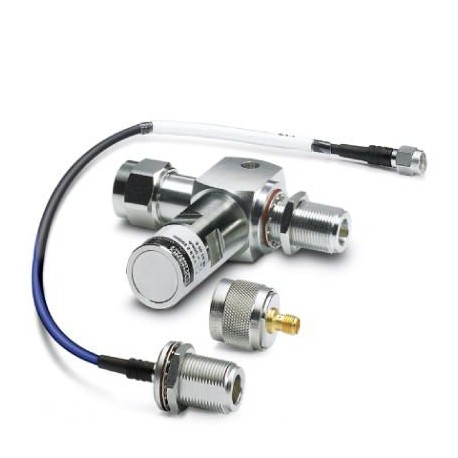

CSMA-LAMBDA/4-2.0-BS-SET 2800491 PHOENIX CONTACT Überspannungsschutzgerät
CSMA-LAMBDA/4-2.0-BS-SET
2800491
PHOENIX_CONTACT
Überspannungsschutzgerät
Adapter mit Lambda/4-Technologie als Überspannungsschutz für koaxiale Signalschnittstellen. Anschluss: SMA-Stecker-Buchsen
Erdung, Blitz- und Überspannungsschutz > Überspannungsableiter für Informations-/MSR-Technik
Trabtech (TT)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2800491 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | K1 - Überspannungsschutz |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 179 (C-4-2017) |
| GTIN | 4046356556149 |
| Gewicht pro Stück (exklusive Verpackung) | 300,450 g |
| Gewicht pro Stück (inklusive Verpackung) | 371,000 g |
| Zolltarifnummer | 85366910 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Schutzart | IP55 |
Allgemein
| Material Gehäuse | HPb59-1 |
|---|---|
| Farbe | nickel |
| Montageart | Anschlussspezifisches Zwischenstecken |
| Bauform | Zwischenstecker |
| Polzahl | 2 |
| Wirkungsrichtung | Line-Shield/Earth Ground |
Schutzschaltung
| IEC-Prüfklasse | C2 |
|---|---|
| C3 | |
| D1 | |
| VDE Anforderungsklasse | C2 |
| C3 | |
| D1 | |
| Bemessungsstrom | 2 A (25 °C) |
| Nennableitstoßstrom In(8/20)µs (Ader-Erde) | 6 kA |
| Nennableitstoßstrom In(8/20)µs (Ader-Schirm) | 6 kA |
| Gesamtableitstoßstrom Itotal(8/20) µs | 6 kA |
| Ableitstoßstrom Imax(8/20) µs maximal | 6 kA |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) statisch | ≤ 1 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Schirm) statisch | ≤ 1 V |
| Restspannung bei In(Ader-Erde) | ≤ 20 V |
| Restspannung bei In (Ader-Schirm) | ≤ 20 V |
| Schutzpegel Up(Ader-Erde) | ≤ 5 V (C1 - 1 kV / 500 A) |
| ≤ 25 V (C2 - 10 kV / 5 kA) | |
| ≤ 15 V (6 kV / 3 kA) | |
| Einfügungsdämpfung aE, asym. | typ. 1 dB (0,8 GHz ... 2,25 GHz) |
| Frequenzbereich | 0,8 GHz ... 2,25 GHz |
| Stehwellenverhältnis VSWR im 50-Ω-System | ≤ 1,2 (0,8 GHz ... 2,25 GHz) |
| ≤ 1,1 (1,7 GHz ... 2,1 GHz) | |
| Zulässige HF-Leistung Pmaxbei VSWR=xx (50-Ohm-System) | ≤ 110 W (VSWR=1,0) |
| Meldung Überspannungsschutz defekt | keine |
| Stoßstromfestigkeit (Ader-Erde) | C2 - 10 kV/5 kA |
| D1 - 1 kA | |
| Stoßstromfestigkeit (Ader-Schirm) | C2 - 10 kV/5 kA |
| D1 - 1 kA |
Anschlussdaten
| Anschlussart | SMA-Connector |
|---|---|
| Anschlussart IN | SMA-Connector Buchse |
| Anschlussart OUT | SMA-Connector Stecker |
Klassifikationen
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX STROMVERSORGUNGEN DE .pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2800491-CSMA-LAMBDA/4-2.0-BS-SET | 105 Kbytes |
|
