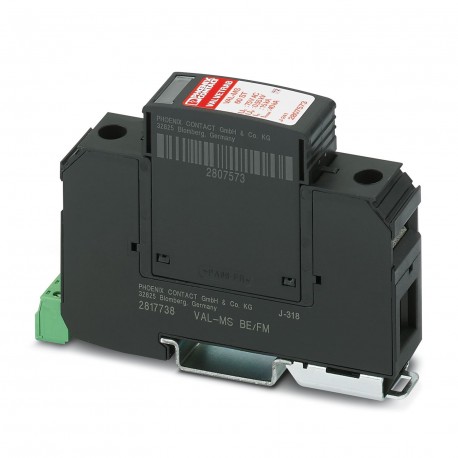

VAL-MS 60/FM 2868033 PHOENIX CONTACT Überspannungsableiter Typ 2
VAL-MS 60/FM
2868033
PHOENIX_CONTACT
Überspannungsableiter Typ 2
Überspannungsableiter bestehend aus einem Basiselement mit FM-Fernmeldekontakt und einem Prot. Stecker. mit Hochleistungsvaristor, zur Montage an NS 35/7,5, 1 Kanal
Überspannungsableiter bestehend aus Basiselement mit FM-Kontakt und Schutzstecker mit Hochleistungsvaristor, zur Montage auf NS 35/7,5, 1-kanalig
Erdung, Blitz- und Überspannungsschutz > Überspannungsableiter für Energietechnik/Stromversorgung
Trabtech (TT)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Produkttyp | Überspannungsableiter |
| Produktfamilie | VALVETRAB MS |
| IEC-Prüfklasse | II |
| T2 | |
| EN Type | T2 |
| Stromversorgungssystem IEC | TN |
| Bauform | Tragschienenmodul zweiteilig steckbar |
| Polzahl | 1 |
| Meldung Überspannungsschutz defekt | optisch, Fernmeldekontakt |
| Datenpflegestand | |
| Artikelrevision | 13 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Anzeige / Fernmeldung | |
| Benennung Anschluss | Defektfernmeldekontakt |
| Schaltfunktion | Wechsler |
| Betriebsspannung | 5 V AC ... 250 V AC |
| 30 V DC | |
| Betriebsstrom | 5 mA AC ... 1 A AC |
| 1 A DC | |
| Anschlussart | Schraubanschluss |
| Schraubengewinde | M5 |
| Anzugsdrehmoment | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Abisolierlänge | 16 mm |
| Leiterquerschnitt flexibel | 1,5 mm² ... 25 mm² |
| Leiterquerschnitt starr | 1,5 mm² ... 35 mm² |
| Leiterquerschnitt AWG | 15 ... 2 |
| Anschlussart | Gabelkabelschuh |
| Leiterquerschnitt flexibel | 1,5 mm² ... 16 mm² |
| Defektfernmeldekontakt | |
| Anschlussart | Steck-/Schraubanschluss über COMBICON |
| Schraubengewinde | M2 |
| Anzugsdrehmoment | 0,25 Nm |
| Abisolierlänge | 7 mm |
| Leiterquerschnitt flexibel | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt starr | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 28 ... 16 |
| Maßzeichnung |  |
| Breite | 17,6 mm |
| Höhe | 98,8 mm |
| Tiefe | 65,7 mm (inkl. Tragschiene 7,5 mm) |
| Teilungseinheit | 1 TE |
| Farbe | schwarz (RAL 9005) |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| CTI-Wert des Materials | 600 |
| Isolierstoff | PA 6.6/PBT |
| Materialgruppe | I |
| Material Gehäuse | PA 6.6 |
| PBT |
| Schutzpfade | L-PEN |
| Wirkungsrichtung | 1L-N/PE |
| Nennspannung UN | 60 V AC (TN) |
| 60 V DC | |
| -48 V DC (RRH) | |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Höchste Dauerspannung UC | 75 V AC |
| 100 V DC | |
| Nennlaststrom IL | 80 A |
| Schutzleiterstrom IPE | ≤ 0,45 mA |
| Standby-Leistungsaufnahme PC | ≤ 35 mVA |
| Nennableitstoßstrom In(8/20) µs | 15 kA |
| Maximaler Ableitstoßstrom Imax(8/20) µs | 40 kA |
| Kurzschlussfestigkeit ISCCR | 25 kA |
| Schutzpegel Up | ≤ 0,55 kV |
| Restspannung Ures | ≤ 0,55 kV (bei In) |
| ≤ 0,425 kV (bei 10 kA) | |
| ≤ 0,325 kV (bei 5 kA) | |
| ≤ 0,275 kV (bei 3 kA) | |
| TOV-Verhalten bei UT | 100 V AC (5 s / withstand mode) |
| Ansprechzeit tA | ≤ 25 ns |
| Maximale Vorsicherung bei V‑Durchgangsverdrahtung | 80 A AC (gG) |
| Maximale Vorsicherung bei Stichleitungsverdrahtung | 125 A AC (gG) |
| 50 A DC (gG) |
| Umgebungsbedingungen | |
| Schutzart | IP20 (nur bei Benutzung aller Klemmstellen) |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Höhenlage | ≤ 2000 m (amsl) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Schock (Betrieb) | 25g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibration (Betrieb) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| UL-Spezifikationen | |
| Maximale Dauerspannung MCOV (L-N) | 75 V AC |
| Maximale Dauerspannung MCOV (L+) - (L-) | 100 V DC |
| Nennableitstoßstrom In(L-N) | 10 kA |
| Nennableitstoßstrom In(L+) - (L-) | 10 kA |
| Schutzpfade | L-N |
| (L+) - (L-) | |
| Nennspannung | 60 V AC |
| Nennspannung | 60 V DC |
| Energieverteilungssystem | Single phase |
| Nennfrequenz | 50/60 Hz |
| Gemessene Begrenzungsspannung MLV (L-N) | 630 V |
| Gemessene Begrenzungsspannung MLV (L+) - (L-) | 810 V |
| SPD Typ | 4CA |
| UL Anzeige / Fernmeldung | |
| Betriebsspannung | 125 V AC |
| Betriebsstrom AC | 1 A AC |
| UL-Anschlussdaten | |
| Anzugsdrehmoment | 30 lbf-in. |
| Leiterquerschnitt AWG | 14 ... 2 |
| Normen/Bestimmungen | IEC 61643-11 |
| Hinweis | 2011 |
| Normen/Bestimmungen | EN 61643-11 |
| Hinweis | 2012 |
| Montageart | Tragschiene: 35 mm |
| Merkmal | Wert |
|---|---|
| Netzform DC (EF009926) | Nein |
| Netzform IT (EF009927) | Nein |
| Netzform TN (EF009928) | Ja |
| Netzform TN-C (EF009929) | Nein |
| Netzform TN-C-S (EF009933) | Nein |
| Netzform TN-S (EF009930) | Nein |
| Netzform TT (EF009931) | Nein |
| Netzform sonstige (EF009932) | Nein |
| Nennableitstoßstrom (8/20) (EF004214) | 15 kA |
| Max. Ableitstoßstrom (8/20) (EF012274) | 40 kA |
| Höchste Dauerspannung AC (EF004198) | 75 V |
| Schutzpegel L-N (EF004236) | 0.55 kV |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) (EF015962) | 125 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) (EF015963) | 80 A |
| Kurzschlussfestigkeit (Isccr) (EF012627) | 25 kA |
| Integrierte Vorsicherung (EF008797) | Ja |
| Leckstromfrei (EF016002) | Nein |
| Montageart (EF000003) | Hutschiene TH35 |
| Baugröße (EF002566) | sonstige |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) (EF008827) | 1.5 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) (EF008828) | 25 mm² |
| Mit Fernmeldekontakt (EF000422) | Ja |
| Signalisierung am Gerät (EF004241) | optisch |
| Prüfklasse Typ 2 (EF004230) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
