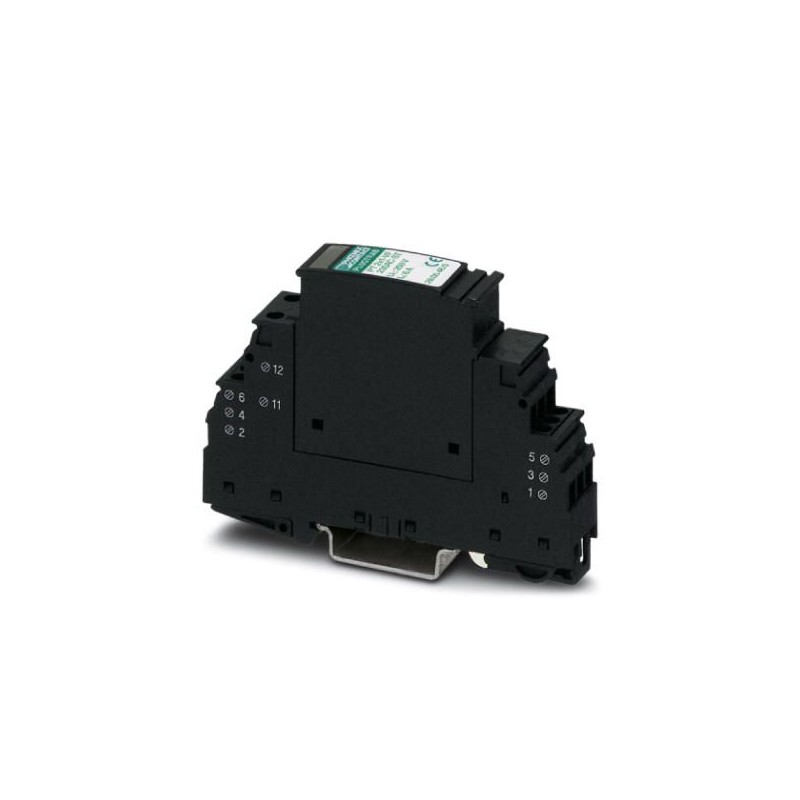

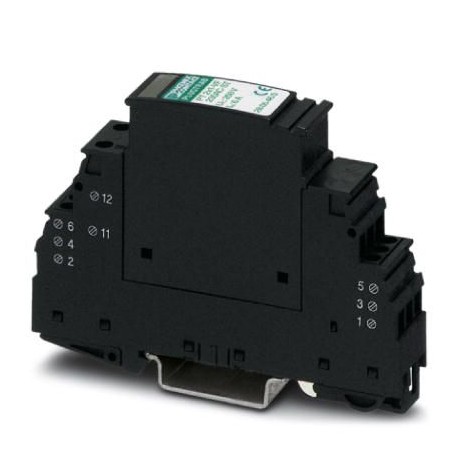

PT 2X1-VF-230AC 2805460 PHOENIX CONTACT Überspannungsschutzgerät
PT 2X1-VF-230AC
2805460
PHOENIX_CONTACT
Überspannungsschutzgerät
Trabtech (TT)
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2805460 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | K1 - Überspannungsschutz |
| Katalogseite | Seite 114 (C-4-2017) |
| GTIN | 4046356460989 |
| Gewicht pro Stück (exklusive Verpackung) | 71,780 g |
| Gewicht pro Stück (inklusive Verpackung) | 71,780 g |
| Zolltarifnummer | 85363010 |
| Herkunftsland | DE (Deutschland) |
Maße
| Höhe | 44,8 mm |
|---|---|
| Breite | 17,5 mm |
| Tiefe | 51,7 mm |
| Teilungseinheit | 1 TE |
| Höhe Komplettmodul | 90 mm |
| Breite Komplettmodul | 17,7 mm |
| Tiefe Komplettmodul | 65,5 mm |
Allgemein
| Material Gehäuse | PA 6.6 |
|---|---|
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Farbe | schwarz |
| Montageart | Tragschiene: 35 mm |
| Bauform | Tragschienenmodul zweiteilig steckbar |
| Polzahl | 2 |
| Wirkungsrichtung | Line-Line & Line-Earth Ground |
Schutzschaltung
| IEC-Prüfklasse | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Nennspannung UN | 230 V AC |
| Höchste Dauerspannung UC | 250 V AC |
| Bemessungsstrom | 6 A |
| Betriebswirkstrom ICbei UC | ≤ 2 µA |
| Schutzleiterstrom IPE | ≤ 2 µA (bei UN) |
| Nennableitstoßstrom In(8/20) µs | 3 kA |
| Nennableitstoßstrom In(8/20)µs (Ader-Erde) | 3 kA |
| Impulsableitstoßstrom Iimp(10/350) µs | 500 A |
| Gesamtableitstoßstrom Itotal(8/20) µs | 8 kA |
| Gesamtableitstoßstrom Itotal(10/350) µs | 1 kA |
| Ableitstoßstrom Imax(8/20) µs maximal | 8 kA |
| Ableitstoßstrom Imax(8/20) µs maximal (Ader-Erde) | 8 kA |
| Nennimpulsstrom Ian (10/1000)µs (Ader-Erde) | 100 A |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) statisch | ≤ 1,4 kV |
| Restspannung bei In(Ader-Ader) | ≤ 2 kV |
| Restspannung bei In(Ader-Erde) | ≤ 1 kV |
| Restspannung bei Ian (10/1000) µs (Ader-Ader) | ≤ 1,4 kV |
| Restspannung bei Ian (10/1000) µs (Ader-Erde) | ≤ 700 V |
| Energieabsorption | 150 J |
| Schutzpegel Up(Ader-Ader) | ≤ 2,5 kV (C2 - 4 kV / 2 kA) |
| ≤ 1,8 kV (C3 - 100 A) | |
| ≤ 2,6 kV (D1 - 500 A) | |
| Schutzpegel Up(Ader-Erde) | ≤ 1,1 kV (C1 - 500 A) |
| ≤ 1,5 kV (C2 - 4 kV / 2 kA) | |
| ≤ 1,6 kV (C3 - 100 A) | |
| ≤ 1,8 kV (D1 - 500 A) | |
| Ansprechzeit tA | ≤ 100 ns |
| Kapazität (Ader-Ader) | typ. 4,5 pF |
| Kapazität (Ader-Erde) | typ. 9 pF |
| Widerstand pro Pfad | 0 Ω |
| Meldung Überspannungsschutz defekt | optisch |
| Erforderliche Vorsicherung maximal | 6 A (gL / gG) |
| Stoßstromfestigkeit (Ader-Erde) | C2 - 4 kV / 2 kA |
| C3 - 100 A | |
| D1 - 500 A |
Anschlussdaten
| Anschlussart | Schraubanschluss |
|---|---|
| Anschlussart IN | Schraubklemmen |
| Anschlussart OUT | Schraubklemmen |
| Schraubengewinde | M3 |
| Anzugsdrehmoment | 0,8 Nm |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
Fernmeldekontakt
| Schaltfunktion | Öffner |
|---|---|
| Betriebsspannung maximal UmaxAC | 250 V AC |
| Betriebsstrom maximal Imax | 1 A |
Klassifikationen
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX STROMVERSORGUNGEN DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2805460-PT 2X1-VF-230AC | 121 Kbytes |
|
