> PHOENIX_CONTACT>Leiterplattensteckverbinder>ST 4-PCB/11-G-6,2 1980682 PHOENIX CONTACT Leiterplattengrundleiste
Vorheriges Produkt Nächstes Produkt

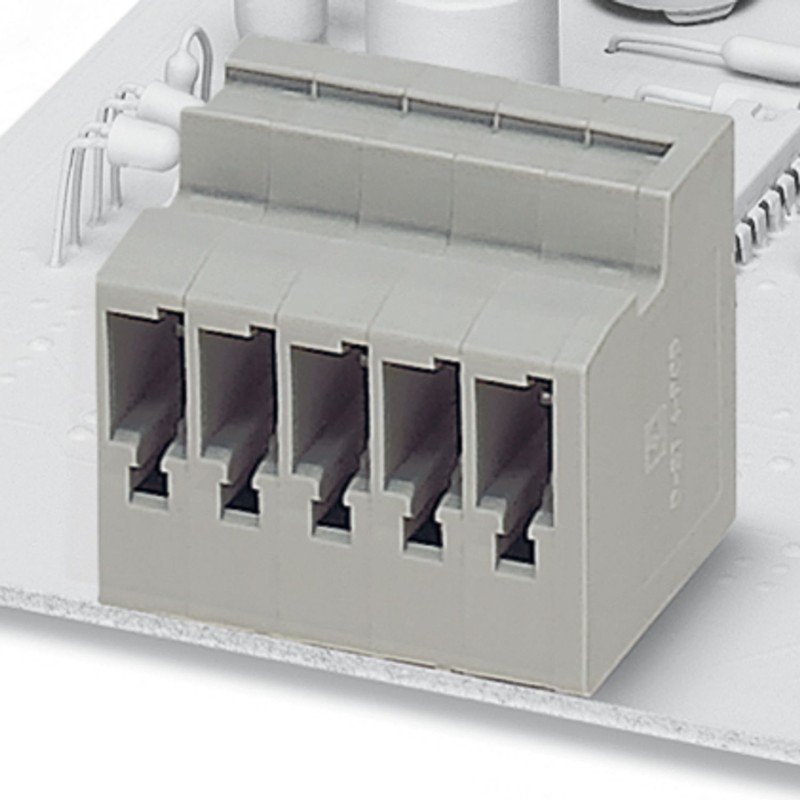

ST 4-PCB/11-G-6,2 1980682 PHOENIX CONTACT Leiterplattengrundleiste Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

ST 4-PCB/11-G-6,2 1980682 PHOENIX CONTACT Leiterplattengrundleiste

ST 4-PCB/11-G-6,2

1980682

PHOENIX_CONTACT

50

Leiterplattengrundleiste

ST-COMBI Kupplung, horizontale Anschlussrichtung zur Leiterplatte, Rastermaß: 6,2 mm, Polzahl: 11

ST-COMBI-Kupplung, Steckrichtung horizontal zur Platine, Raster: 6,2 mm, Polzahl: 11

Mehr Infos


Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten
Artikeleigenschaften
ProdukttypLeiterplatten-Grundleiste
ProduktfamilieST 4-PCB/..-G
ProduktlinieCOMBICON Connectors M
Polzahl11
Rastermaß6,2 mm
Anzahl der Reihen1
Befestigungsflanschohne
PinlayoutZick-Zack-Pinning W
Anzahl Lötpins pro Potenzial2
Datenpflegestand
Artikelrevision01
Elektrische Eigenschaften
Nennstrom IN26 A
Nennspannung UN1000 V
Durchgangswiderstand0,7 mΩ
Bemessungsspannung (III/3)800 V
Bemessungsstoßspannung (III/3)8 kV
Bemessungsspannung (III/2)1000 V
Bemessungsstoßspannung (III/2)8 kV
Bemessungsspannung (II/2)1000 V
Bemessungsstoßspannung (II/2)6 kV
Montage
MontageartWellenlöten
PinlayoutZick-Zack-Pinning W
Materialangaben
Materialangaben - Kontakt
HinweisWEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201
Material KontaktCu-Legierung
Oberflächenbeschaffenheitgalvanisch verzinnt
Metalloberfläche Kontaktbereich (Deckschicht)Zinn (4 - 8 µm Sn)
Metalloberfläche Lötbereich (Deckschicht)Zinn (4 - 8 µm Sn)
Materialangaben - Gehäuse
Farbe (Gehäuse)grau (7042)
IsolierstoffPA
IsolierstoffgruppeI
CTI nach IEC 60112600
Brennbarkeitsklasse nach UL 94V0
Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12850
Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13775
Temperatur der Kugeldruckprüfung nach EN 60695-10-2125 °C
Hinweise
Hinweis zur AnwendungCOMBICON-Steckverbinder sind nach DIN EN 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
Maße
Rastermaß6,2 mm
Breite [w]70,25 mm
Höhe [h]29,45 mm
Länge [l]25,1 mm
Bauhöhe25,95 mm
Lötstiftlänge [P]3,5 mm
Stiftabmessungen1,21,3 mm
Leiterplatten-Design
Bohrlochdurchmesser2 mm
Mechanische Prüfungen
Sichtprüfung
PrüfspezifikationDIN IEC 60512-2:1994-05
ErgebnisPrüfung bestanden
Maßprüfung
PrüfspezifikationDIN IEC 60512-2:1994-05
ErgebnisPrüfung bestanden
Beständigkeit von Aufschriften
PrüfspezifikationDIN EN 60068-2-70:1996-07
ErgebnisPrüfung bestanden
Polarisation und Kodierung
PrüfspezifikationDIN IEC 60512-7:1994-05 (Unverwechselbarkeit)
ErgebnisPrüfung bestanden
Kontakthalterung im Einsatz
PrüfspezifikationDIN IEC 60512-8:1994-05
Kontakthalterung im Einsatz
Anforderung >20 N		Prüfung bestanden
Steck- und Ziehkräfte
ErgebnisPrüfung bestanden
Anzahl der Zyklen50
Steckkraft je Pol ca.8 N
Ziehkraft je Pol ca.6 N
Elektrische Prüfungen
Thermische Prüfung Prüfgruppe C
PrüfspezifikationDIN EN 60512-5-1:2003-01
Geprüfte Polzahl12
Isolationswiderstand
PrüfspezifikationDIN IEC 60512-2:1994-05
Isolationswiderstand benachbarte Pole1012Ω
Luft- und Kriechstrecken
PrüfspezifikationDIN EN 60664-1 (VDE 0110-1):2008-01
IsolierstoffgruppeI
Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11))CTI 600
Bemessungsisolationsspannung (III/3)800 V
Bemessungsstoßspannung (III/3)8 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/3)8 mm
Mindestwert der Kriechstrecke (III/3)10 mm
Bemessungsisolationsspannung (III/2)1000 V
Bemessungsstoßspannung (III/2)8 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/2)8 mm
Mindestwert der Kriechstrecke (III/2)8 mm
Bemessungsisolationsspannung (II/2)1000 V
Bemessungsstoßspannung (II/2)6 kV
Mindestwert der Luftstrecke - inhomogenes Feld (II/2)5,5 mm
Mindestwert der Kriechstrecke (II/2)5,5 mm
Umwelt- und Lebensdauerbedingungen
Vibrationsprüfung
PrüfspezifikationDIN EN 60068-2-6:1996-05
Frequenz10 - 150 - 10 Hz
Sweep-Geschwindigkeit1 Oktave/min
Amplitude0,35 mm (10 Hz ... 60,1 Hz)
Beschleunigung5g (60,1 Hz ... 150 Hz)
Prüfdauer je Achse2,5 h
PrüfrichtungenX-, Y- und Z-Achse
Lebensdauerprüfung
PrüfspezifikationDIN IEC 60512-5:1994-05
Stehstoßspannung auf Meereshöhe9,8 kV
Durchgangswiderstand R10,7 mΩ
Durchgangswiderstand R21 mΩ
Steckzyklen50
Klimatische Prüfung
PrüfspezifikationDIN EN ISO 6988:1997-03
KorrosionsbeanspruchungKFW 0,2 S/1 Zyklus
Wärmebeanspruchung100 °C/168  h
Stehwechselspannung4,26 kV
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)-40 °C ... 100 °C (in Abhängigkeit der Derating-Kurve)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C
Relative Luftfeuchte (Lagerung/Transport)30 % ... 70 %
Umgebungstemperatur (Montage)-5 °C ... 100 °C
Verpackungsangaben
Verpackungsartverpackt im Karton

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf 27 Mbytes
PHOENIX CONTACT-1980682-ST 4-PCB/11-G-6,2 119 Kbytes PHOENIX CONTACT-1980682-ST 4-PCB/11-G-6,2
