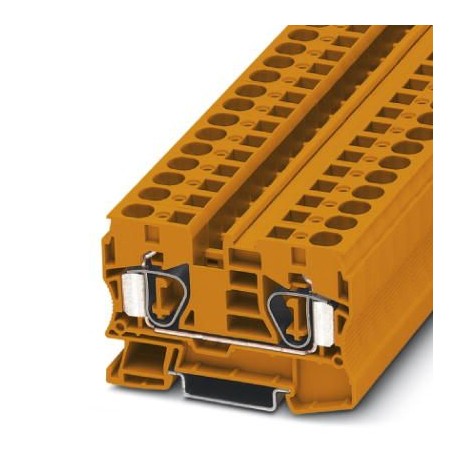

ST 10 OG 3036111 PHOENIX CONTACT Durchgangsklemme
ST 10 OG
3036111
PHOENIX_CONTACT
50
Durchgangsklemme
Durchgangsklemme, Nennspannung: 1000 V, Nennstrom: 57 A, Anschlussart: Federanschluss, 1. OG, Dimensionierungsquerschnitt: 10 mm², Querschnitt: 0,2 mm² - 16 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: orange
Terminals
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 3036111 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | A1 - Reihenklemmen |
| Mindestbestellmenge | 50 STK |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4055626318592 |
| Gewicht pro Stück (exklusive Verpackung) | 25,330 g |
| Gewicht pro Stück (inklusive Verpackung) | 25,330 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | PL (Polen) |
Allgemein
| Anzahl der Etagen | 1 |
|---|---|
| Anzahl der Anschlüsse | 2 |
| Potenziale | 1 |
| Nennquerschnitt | 10 mm² |
| Farbe | orange |
| Isolierstoff | PA |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Anwendungsbereich | Bahnindustrie |
| Maschinenbau | |
| Anlagenbau | |
| Prozessindustrie | |
| Bemessungsstoßspannung | 8 kV |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Isolierstoffgruppe | I |
| Maximale Verlustleistung bei Nennbedingung | 1,82 W |
| Belastungsstrom maximal | 65 A (bei 16 mm² Leiterquerschnitt) |
| Nennstrom IN | 57 A |
| Nennspannung UN | 1000 V |
| Offene Seitenwand | Ja |
Anschlussdaten
| Anschlussart | Zugfederanschluss |
|---|---|
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 16 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 6 |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 10 mm² |
| Leiterquerschnitt flexibel AWG min | 24 |
| Leiterquerschnitt flexibel AWG max | 8 |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 0,25 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 10 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 0,25 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 10 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min | 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max | 2,5 mm² |
| Anschluss gemäß Norm | IEC/EN 60079-7 |
| Leiterquerschnitt starr min | 1,5 mm² |
| Leiterquerschnitt starr max | 16 mm² |
| Leiterquerschnitt AWG min | 16 |
| Leiterquerschnitt AWG max | 6 |
| Leiterquerschnitt flexibel min. | 1,5 mm² |
| Leiterquerschnitt flexibel max. | 10 mm² |
| Abisolierlänge | 18 mm |
| Lehrdorn | A6 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027141121eCl@ss 4.127141121eCl@ss 5.027141120eCl@ss 5.127141120eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX REIHENKLEMMEN DE.pdf | 69 Mbytes |
|
