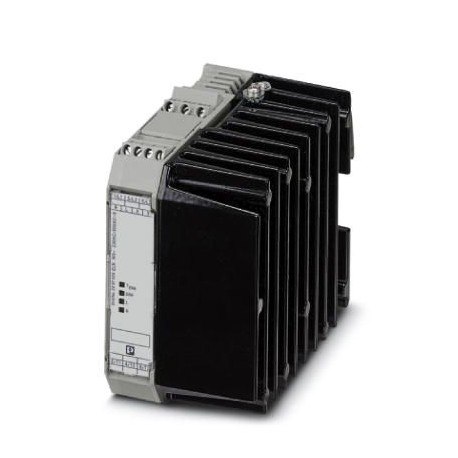

ELR W3-230AC/500AC- 9 2297329 PHOENIX CONTACT 3-phasiges Halbleiter-Wendeschütz mit 230 V AC Eingang, 9 A Au.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

ELR W3-230AC/500AC- 9 2297329 PHOENIX CONTACT 3-phasiges Halbleiter-Wendeschütz mit 230 V AC Eingang, 9 A Au..

ELR W3-230AC/500AC- 9

2297329

PHOENIX_CONTACT

Verfügbar

Schiff am heute

3-phasiges Halbleiter-Wendeschütz mit 230 V AC Eingang, 9 A Ausgangsstrom, Nullspannungsschalter, optional mit Thermosicherung

Mehr Infos


Steuerungen SPS

INTERFACE Signalkonverter - PHOENIX CONTACT

Solid state relays and power electronics. Relay - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
1+152,47 €
2+148,94 €
3+147,19 €
4+147,05 €
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Breite67,5 mm
Höhe99 mm
Tiefe114,5 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 70 °C
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 70 °C
SchutzartIP20

Eingangsdaten

Benennung EingangGeräteversorgung
Netzfrequenz50 Hz
60 Hz
SchutzbeschaltungÜberspannungsschutz Varistor
StatusanzeigeLED gelb
FehleranzeigeLED rot
Benennung EingangSteuereingang rechts / links
Bemessungsbetätigungsspannung UC230 V AC (Phasengleichheit beachten)
Spannungsbereich bezogen auf UC0,4 ... 1,1
Bemessungsbetätigungsstrom IC11,2 mA
Schaltschwelle48 V AC ("0"-Signal)
96 V AC ("1"-Signal)

Ausgangsdaten

Benennung AusgangAC-Ausgang
Nennausgangsspannung500 V AC
Nennausgangsspannungsbereich48 V AC ... 575 V AC
Periodische Spitzensperrspannung1200 V
Bemessungsbetriebsstrom bei AC-519 A
Bemessungsbetriebsstrom bei AC-53a9 A
Leckstrom6 mA
Restspannung< 1,5 V
Stoßstrom300 A (t = 10 ms)
Grenzlastintegral580 A2s
SchutzbenennungRCV-Beschaltung
Überspannungsbegrenzung> 575 V AC

Anschlussdaten Steuerkreis

Benennung AnschlussSteuerkreis
AnschlussartSchraubanschluss
Abisolierlänge8 mm
SchraubengewindeM3
Leiterquerschnitt starr0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG24 ... 14

Allgemein

Prüfspannung Eingang/Ausgang5 kVeff
Schaltfrequenzmax. 1 Hz
Einbaulagesenkrecht (Tragschiene waagerecht)
Montagehinweisanreihbar im Abstand = 20 mm
Betriebsart100 % ED
BenennungLuft- und Kriechstrecken zwischen den Stromkreisen
Normen/BestimmungenDIN EN 50178
IsolierungBasisisolierung
Verschmutzungsgrad2
ÜberspannungskategorieIII
BenennungNormen / Bestimmungen
Normen/BestimmungenEN 60947
Umkehrfrequenz≤ 2 Hz

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-2297329-ELR W3-230AC/500AC- 9English118 KbytesPHOENIX CONTACT-2297329-ELR W3-230AC/500AC- 9
