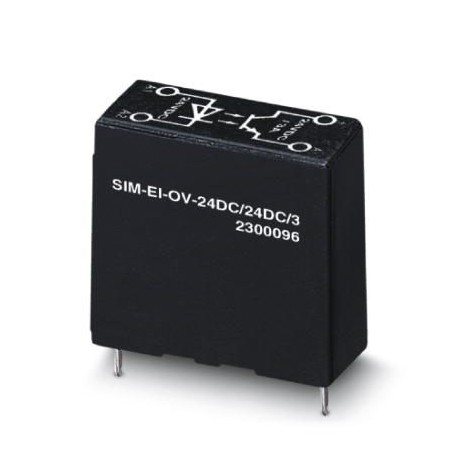

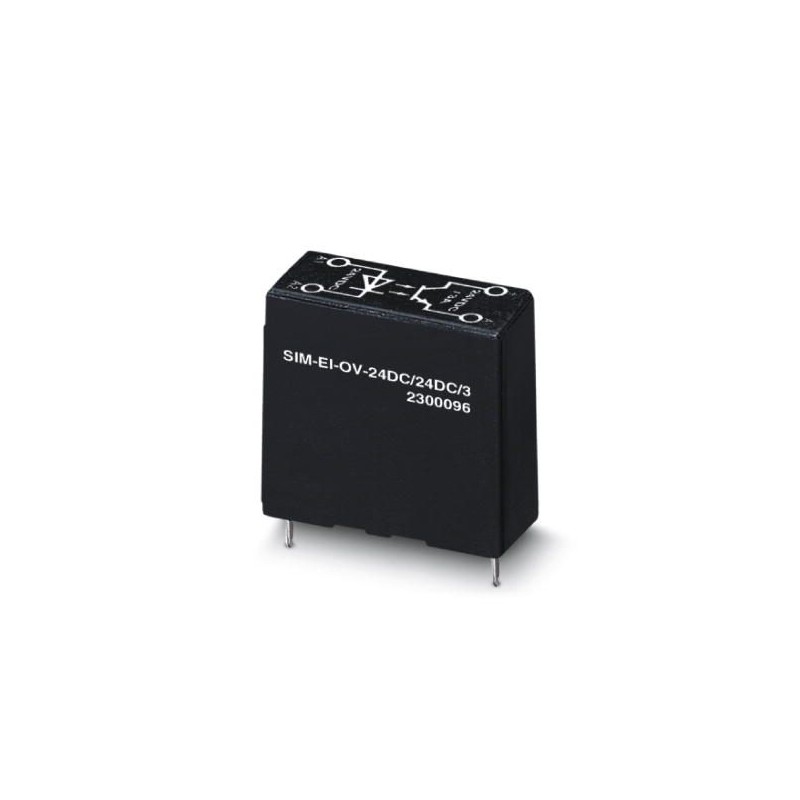

SIM-EI-OV- 24DC/ 24DC/3 2300096 PHOENIX CONTACT Miniatur-Solid-State-Relais
SIM-EI-OV- 24DC/ 24DC/3
2300096
PHOENIX_CONTACT
10
Miniatur-Solid-State-Relais
Halbleiter-Leistungsrelais mit Schutzschaltung in 24 V DC Ein- und Ausgangsschaltung. DC-Ausgang max. 3 A
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2300096 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | G1 - Relais |
| Katalogseite | Seite 557 (C-7-2013) |
| GTIN | 4017918887193 |
| Gewicht pro Stück (exklusive Verpackung) | 18,800 g |
| Gewicht pro Stück (inklusive Verpackung) | 18,920 g |
| Zolltarifnummer | 85364190 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 70 °C |
Eingangsdaten
| Eingangsnennspannung UN | 24 V DC |
|---|---|
| Eingangsspannungsbereich bezogen auf UN | 0,8 ... 1,2 |
| Eingangsspannungsbereich | 19,2 V DC ... 28,8 V DC |
| Schaltschwelle "0"-Signal bezogen auf UN | ≤ 0,4 |
| Schaltschwelle "1"-Signal bezogen auf UN | ≥ 0,8 |
| Typischer Eingangsstrom bei UN | 7 mA |
| Schutzbenennung | Verpolschutz |
| Überspannungsschutz | |
| Übertragungsfrequenz | 300 Hz |
Ausgangsdaten
| Ausgangsnennspannung | 24 V DC |
|---|---|
| Ausgangsspannungsbereich | 3 V DC ... 33 V DC |
| Grenzdauerstrom | 3 A (siehe Derating-Kurve) |
| Einschaltstrom maximal | 15 A (10 ms) |
| Spannungsabfall bei max. Grenzdauerstrom | ≤ 200 mV |
| Ausgangsschaltung | 2-Leiter, massefrei |
| Schutzbenennung | Verpolschutz |
| Überspannungsschutz | |
| Schutzschaltung/-Bauteil | Verpolschutzdiode |
Allgemein
| Prüfspannung Eingang/Ausgang | 2,5 kV (50 Hz, 1 min.) |
|---|---|
| Einbaulage | beliebig |
| Montagehinweis | anreihbar im Abstand ≥ 2 mm |
| Normen/Bestimmungen | DIN VDE 0110 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 5.027371001eCl@ss 5.127371000eCl@ss 6.027371600eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2300096-SIM-EI-OV- 24DC/ 24DC/3 | 106 Kbytes |
|
