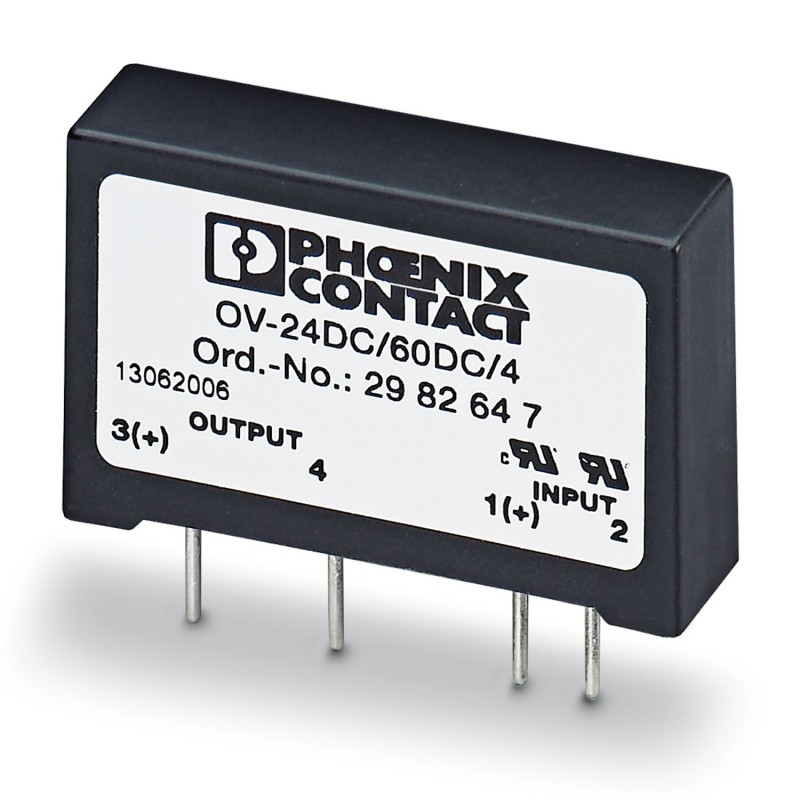

OV-24DC/ 60DC/4 2982647 PHOENIX CONTACT Halbleiterrelais
OV-24DC/ 60DC/4
2982647
PHOENIX_CONTACT
10
Halbleiterrelais
Halbleiterrelais, zur Signalverstärkung und galvanischen Trennung der Steuer- und Lastkreise, steckbar in Steckbuchsen zum Löten von SIM-AMS, oder mit Kartenanschluss zur direkten Montage auf der Leiterplatte, Eingang: 4,25-32 V DC, Ausgang: 1-60 V DC/4 A
Halbleiterrelais zur Signalverstärkung und galvanischen Trennung zwischen Steuerkreis und Feld, steckbar auf die SIM-AMS-Buchse oder mit Kartenanschluss für die direkte Leiterplattenmontage, Eingang: 4,25-32 V DC, Ausgang: 1-60 V DC/4 A
Relais > Optokoppler
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2982647 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | G1 - Relais |
| Katalogseite | Seite 559 (C-7-2013) |
| GTIN | 4046356131971 |
| Gewicht pro Stück (exklusive Verpackung) | 24,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 24,700 g |
| Zolltarifnummer | 85362010 |
| Herkunftsland | CN (China) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 80 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 80 °C |
Eingangsdaten
| Eingangsnennspannung UN | 24 V DC |
|---|---|
| Eingangsspannungsbereich | 4,25 V DC ... 32 V DC |
| Schaltschwelle "0"-Signal Spannung | < 1 V DC |
| Schaltschwelle "1"-Signal Spannung | > 3,3 V DC |
| Typischer Eingangsstrom bei UN | 15 mA |
| Einschaltzeit typisch | < 100 µs |
| Ausschaltzeit typisch | < 250 µs |
| Übertragungsfrequenz | 100 Hz |
Ausgangsdaten
| Ausgangsspannungsbereich | 1 V DC ... 60 V DC |
|---|---|
| Grenzdauerstrom | 4 A (siehe Derating-Kurve) |
| Laststrom minimal | 1 mA |
| Leckstrom | 100 µA |
| Stoßstrom | 25 A (tp= 1 s) |
| Spannungsabfall bei max. Grenzdauerstrom | 0,5 V |
| Ausgangsschaltung | 2-Leiter |
| Schutzbenennung | Verpolschutz |
| Schutzschaltung/-Bauteil | Verpolschutzdiode |
Allgemein
| Prüfspannung Eingang/Ausgang | 4 kV (50 Hz, 1 min.) |
|---|---|
| Einbaulage | beliebig |
| Montagehinweis | anreihbar im Abstand > 20 mm |
| Betriebsart | 100 % ED |
| Normen/Bestimmungen | EN 61000-4-2 |
| EN 61000-4-3 | |
| EN 61000-4-4 | |
| EN 55011 |
Normen und Bestimmungen
| Anschluss gemäß Norm | CUL |
|---|---|
| Normen/Bestimmungen | EN 61000-4-2 |
| EN 61000-4-3 | |
| EN 61000-4-4 | |
| EN 55011 | |
| Isolierung | Basisisolierung |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 5.027371001eCl@ss 5.127371000eCl@ss 6.027371600eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
| Merkmal | Wert |
|---|---|
| Eingangsspannung (EF003840) | 4.25 V |
| Art der Eingangsspannung (EF003033) | DC |
| Ausgangsspannung (EF003933) | 1 V |
| Bemessungsbetriebsstrom Ie (EF001443) | 4 A |
| Art des Digitalausgangs (EF003601) | elektronisch |
| Mit LED-Anzeige (EF005950) | Nein |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2982647-OV-24DC/ 60DC/4 | 122 Kbytes |
|
