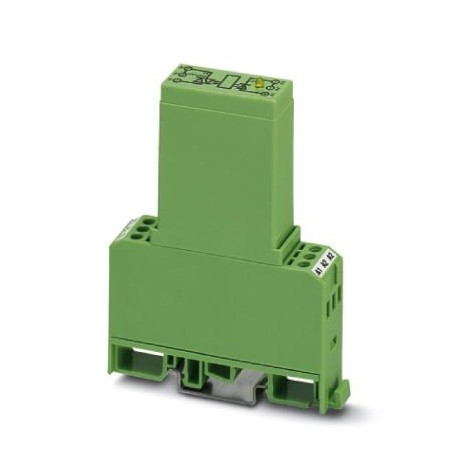

EMG 17-OV- 5DC/240AC/3 2954219 PHOENIX CONTACT Solid-State-Relaismodul
EMG 17-OV- 5DC/240AC/3
2954219
PHOENIX_CONTACT
10
Solid-State-Relaismodul
industrielle Relais
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2954219 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | G1 - Relais |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 141 (IF-2011) |
| GTIN | 4017918084875 |
| Gewicht pro Stück (exklusive Verpackung) | 82,840 g |
| Gewicht pro Stück (inklusive Verpackung) | 87,280 g |
| Zolltarifnummer | 85364190 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 70 °C |
| Schutzart | IP20 |
Eingangsdaten
| Eingangsnennspannung UN | 5 V DC |
|---|---|
| Eingangsspannungsbereich bezogen auf UN | 0,8 ... 1,2 |
| Eingangsspannungsbereich | 4 V DC ... 6 V DC |
| Schaltschwelle "0"-Signal bezogen auf UN | ≤ 0,4 |
| Schaltschwelle "1"-Signal bezogen auf UN | ≥ 0,8 |
| Typischer Eingangsstrom bei UN | 4,2 mA |
| Einschaltzeit typisch | 10 ms |
| Ausschaltzeit typisch | 10 ms |
| Betriebsspannungsanzeige | LED gelb |
| Schutzbenennung | Verpolschutz |
| Überspannungsschutz | |
| Schutzschaltung/-Bauteil | Verpolschutzdiode |
| Varistor | |
| Übertragungsfrequenz | 25 Hz |
Ausgangsdaten
| Ausgangsnennspannung | 240 V AC |
|---|---|
| Ausgangsspannungsbereich | 48 V AC ... 280 V AC (50 Hz ... 60 Hz) |
| Grenzdauerstrom | 3 A (siehe Derating-Kurve) |
| Laststrom minimal | 50 mA |
| Leckstrom | 4 mA (im Auszustand) |
| Stoßstrom | 160 A (t = 10 ms) |
| Grenzlastintegral | 128 A2s (I2x t bei t = 10 ms) |
| Spitzensperrspannung | 600 V (Periodische Spitzensperrspannung) |
| Spannungsabfall bei max. Grenzdauerstrom | ≤ 1 V |
| Ausgangsschaltung | 2-Leiter, massefrei |
| Schutzbenennung | RC-Glied |
| Überspannungsschutz | |
| Schutzschaltung/-Bauteil | RC-Glied |
| Varistor |
Anschlussdaten Eingangsseite
| Benennung Anschluss | Eingangsseite |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
Anschlussdaten Ausgangsseite
| Benennung Anschluss | Ausgangsseite |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
Allgemein
| Prüfspannung Eingang/Ausgang | 3,5 kV AC |
|---|---|
| 3,5 kV AC | |
| Einbaulage | waagerecht |
| Montagehinweis | anreihbar ohne Abstand |
| Betriebsart | 100 % ED |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Normen/Bestimmungen | IEC 60664 |
| EN 50178 | |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
Normen und Bestimmungen
| Normen/Bestimmungen | IEC 60664 |
|---|---|
| EN 50178 | |
| Isolierung | Basisisolierung |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Brennbarkeitsklasse nach UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2954219-EMG 17-OV- 5DC/240AC/3 | 129 Kbytes |
|
