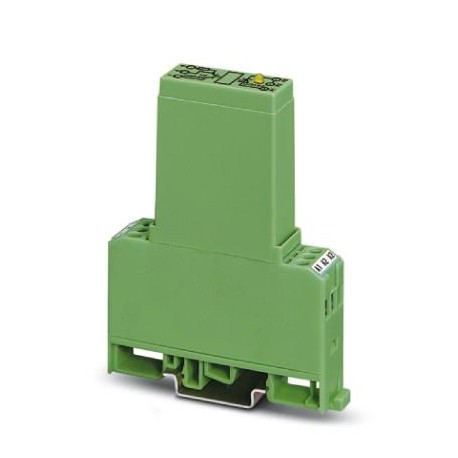

EMG 17-OV- 24DC/ 48DC/2 2942810 PHOENIX CONTACT Solid-State-Relaismodul
EMG 17-OV-24DC/ 48DC/2
2942810
PHOENIX_CONTACT
10
Artikel auf Anfrage, das gebe keine Rückkehr.
Solid-State-Relaismodul
Steuerungsseitige induktionsbeständige Halbleiterrelais-Schnittstelle, Eingang: 24 V DC, Ausgang: 48 V DC/2 A
Relais > Optokoppler
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2942810 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | G1 - Relais |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 445 (C-5-2017) |
| GTIN | 4017918080860 |
| Gewicht pro Stück (exklusive Verpackung) | 86,820 g |
| Gewicht pro Stück (inklusive Verpackung) | 86,820 g |
| Zolltarifnummer | 85364190 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -10 °C ... 55 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -10 °C ... 70 °C |
| Schutzart | IP20 |
Eingangsdaten
| Eingangsnennspannung UN | 24 V DC |
|---|---|
| Eingangsspannungsbereich bezogen auf UN | 0,8 ... 1,2 |
| Eingangsspannungsbereich | 19,2 V DC ... 28,8 V DC |
| Schaltschwelle "0"-Signal Spannung | ≤ 16 V DC |
| Schaltschwelle "1"-Signal Spannung | ≥ 16,8 V DC |
| Typischer Eingangsstrom bei UN | 8 mA |
| Einschaltzeit typisch | 20 µs |
| Ausschaltzeit typisch | 200 µs |
| Statusanzeige | LED gelb |
| Schutzbenennung | Verpolschutz |
| Schutzschaltung/-Bauteil | Verpolschutzdiode |
| Übertragungsfrequenz | 300 Hz |
| Verlustleistung bei Nennbedingung | 0,19 W |
Ausgangsdaten
| Ausgangsnennspannung | 48 V DC |
|---|---|
| Ausgangsspannungsbereich | 12 V DC ... 48 V DC |
| Grenzdauerstrom | 2 A (siehe Derating-Kurve) |
| Einschaltstrom maximal | 5 A (t = 1 s) |
| Spitzensperrspannung | 60 V DC (Kollektor-Emitter-Sperrspannung) |
| Spannungsabfall bei max. Grenzdauerstrom | 1,1 V |
| Ausgangsschaltung | 3-Leiter, massegebunden |
| Schutzbenennung | Verpolschutz |
| Überspannungsschutz | |
| Schutzschaltung/-Bauteil | Verpolschutzdiode |
| Suppressordiode |
Anschlussdaten Eingangsseite
| Benennung Anschluss | Eingangsseite |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
Anschlussdaten Ausgangsseite
| Benennung Anschluss | Ausgangsseite |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
Allgemein
| Prüfspannung Eingang/Ausgang | 3,5 kV AC |
|---|---|
| 3,5 kV AC | |
| Montagehinweis | angereiht ohne Abstand: waagerecht/ nicht angereiht: beliebig |
| Betriebsart | 100 % ED |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Normen/Bestimmungen | IEC 60664 |
| EN 50178 | |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
Normen und Bestimmungen
| Normen/Bestimmungen | IEC 60664 |
|---|---|
| EN 50178 | |
| Isolierung | Basisisolierung |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Brennbarkeitsklasse nach UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
| Merkmal | Wert |
|---|---|
| Eingangsspannung (EF003840) | 19.2 V |
| Art der Eingangsspannung (EF003033) | DC |
| Ausgangsspannung (EF003933) | 12 V |
| Art der Ausgangsspannung (EF008222) | DC |
| Bemessungsbetriebsstrom Ie (EF001443) | 2 A |
| Art des Digitalausgangs (EF003601) | elektronisch |
| Mit LED-Anzeige (EF005950) | Ja |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2942810-EMG 17-OV- 24DC/ 48DC/2 | 124 Kbytes |
|
