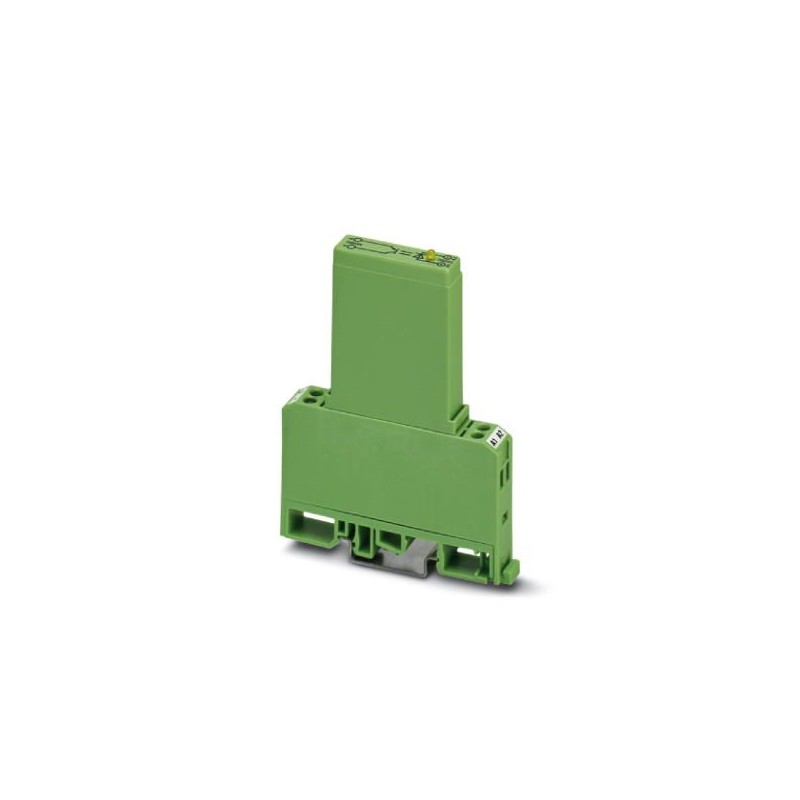

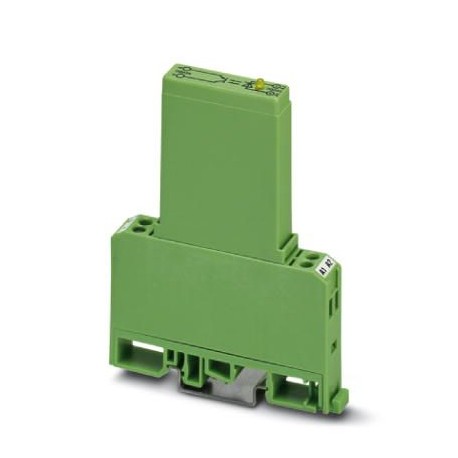

EMG 12-OV- 5DC/ 60DC/1 2948720 PHOENIX CONTACT Solid-State-Relaismodul
EMG 12-OV- 5DC/ 60DC/1
2948720
PHOENIX_CONTACT
Solid-State-Relaismodul
Home > PHOENIX_CONTACT
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2948720 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | G1 - Relais |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 139 (IF-2011) |
| GTIN | 4017918083397 |
| Gewicht pro Stück (exklusive Verpackung) | 49,960 g |
| Gewicht pro Stück (inklusive Verpackung) | 49,960 g |
| Zolltarifnummer | 85364190 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 70 °C |
| Schutzart | IP20 |
Eingangsdaten
| Eingangsnennspannung UN | 5 V DC |
|---|---|
| Eingangsspannungsbereich bezogen auf UN | 0,8 ... 1,2 |
| Eingangsspannungsbereich | 4 V DC ... 6 V DC |
| Schaltschwelle "0"-Signal bezogen auf UN | ≤ 0,4 |
| Schaltschwelle "1"-Signal bezogen auf UN | ≥ 0,8 |
| Typischer Eingangsstrom bei UN | 7 mA |
| Einschaltzeit typisch | 20 µs |
| Ausschaltzeit typisch | 200 µs |
| Statusanzeige | LED gelb |
| Schutzbenennung | Verpolschutz |
| Überspannungsschutz | |
| Schutzschaltung/-Bauteil | Verpolschutzdiode |
| Übertragungsfrequenz | 500 Hz |
Ausgangsdaten
| Ausgangsnennspannung | 60 V DC |
|---|---|
| Ausgangsspannungsbereich | 12 V DC ... 60 V DC |
| Grenzdauerstrom | 1 A (siehe Derating-Kurve) |
| Spitzensperrspannung | 60 V DC |
| Spannungsabfall bei max. Grenzdauerstrom | 1,2 V |
| Ausgangsschaltung | 2-Leiter, massefrei |
| Schutzbenennung | Verpolschutz |
| Überspannungsschutz | |
| Schutzschaltung/-Bauteil | Verpolschutzdiode |
Anschlussdaten Eingangsseite
| Benennung Anschluss | Eingangsseite |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
Anschlussdaten Ausgangsseite
| Benennung Anschluss | Ausgangsseite |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
Allgemein
| Prüfspannung Eingang/Ausgang | 3,5 kV AC |
|---|---|
| 3,5 kV AC | |
| Einbaulage | beliebig |
| Montagehinweis | anreihbar ohne Abstand |
| Betriebsart | 100 % ED |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Normen/Bestimmungen | IEC 60664 |
| EN 50178 |
Normen und Bestimmungen
| Normen/Bestimmungen | IEC 60664 |
|---|---|
| EN 50178 | |
| Isolierung | Basisisolierung |
| Brennbarkeitsklasse nach UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371001eCl@ss 5.127371001eCl@ss 6.027371604eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
