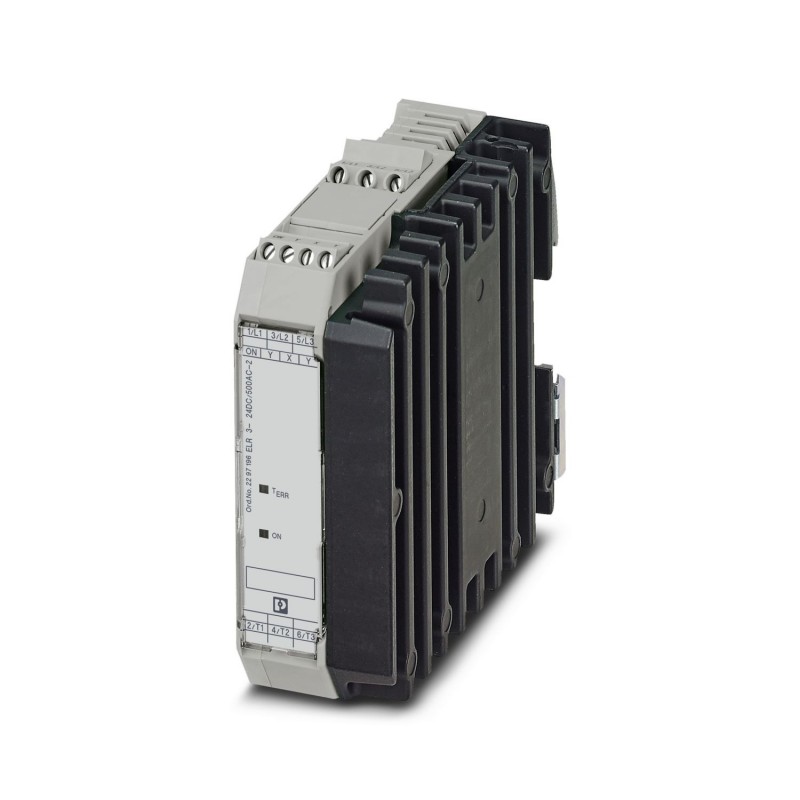

ELR 3- 24DC/500AC- 2 2297196 PHOENIX CONTACT 3-phasiges Halbleiterschütz mit 24 V DC Eingang, 2 A Ausgangsst.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

ELR 3- 24DC/500AC- 2 2297196 PHOENIX CONTACT 3-phasiges Halbleiterschütz mit 24 V DC Eingang, 2 A Ausgangsst..

ELR 3- 24DC/500AC- 2

2297196

PHOENIX_CONTACT

3-phasiges Halbleiterschütz mit 24 V DC Eingang, 2 A Ausgangsstrom, Nullspannungsschalter, optional mit Thermosicherung.

Mehr Infos


Schnittstelle

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Maße

Breite40 mm
Höhe99 mm
Tiefe114,5 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 70 °C
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 70 °C
SchutzartIP20

Eingangsdaten

Benennung EingangGeräteversorgung
SchutzbeschaltungVerpolschutz Suppressordiode
Überspannungsschutz
StatusanzeigeLED gelb
FehleranzeigeLED rot
Benennung EingangSteuereingang rechts / links
Bemessungsbetätigungsspannung UC24 V DC
Spannungsbereich bezogen auf UC0,8 ... 1,25
Bemessungsbetätigungsstrom IC8,3 mA
Schaltschwelle9,6 V ("0"-Signal)
19,2 V ("1"-Signal)

Ausgangsdaten

Benennung AusgangAC-Ausgang
Nennausgangsspannung500 V AC
Nennausgangsspannungsbereich48 V AC ... 575 V AC
Periodische Spitzensperrspannung1200 V
Netzfrequenz50 Hz
60 Hz
Bemessungsbetriebsstrom bei AC-512 A
Bemessungsbetriebsstrom bei AC-53a2 A
Leckstrom6 mA
Restspannung< 1,5 V
Stoßstrom200 A (t = 10 ms)
Grenzlastintegral250 A2s
SchutzbenennungRCV-Beschaltung
Überspannungsbegrenzung> 575 V AC

Anschlussdaten Steuerkreis

Benennung AnschlussSteuerkreis
AnschlussartSchraubanschluss
Abisolierlänge8 mm
SchraubengewindeM3
Leiterquerschnitt starr0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG24 ... 14

Allgemein

Prüfspannung Eingang/Ausgang5 kVeff
Schaltfrequenz≤ 10 Hz
Einbaulagesenkrecht (Tragschiene waagerecht)
Montagehinweisanreihbar im Abstand = 20 mm
Betriebsart100 % ED
BenennungLuft- und Kriechstrecken zwischen den Stromkreisen
Normen/BestimmungenDIN EN 50178
IsolierungBasisisolierung
Verschmutzungsgrad2
ÜberspannungskategorieIII
BenennungNormen / Bestimmungen
Normen/BestimmungenEN 60947
