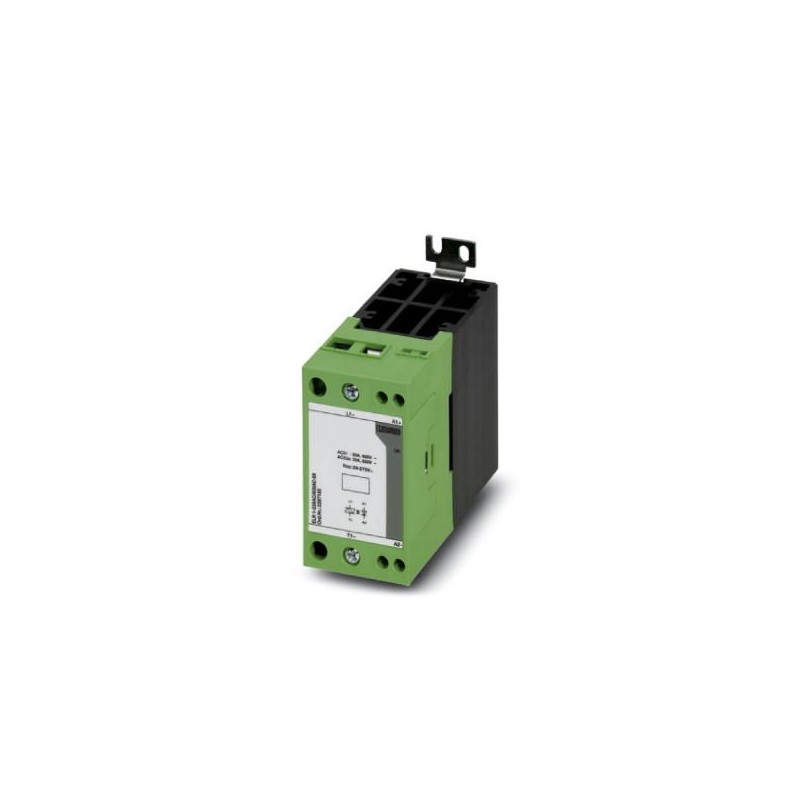

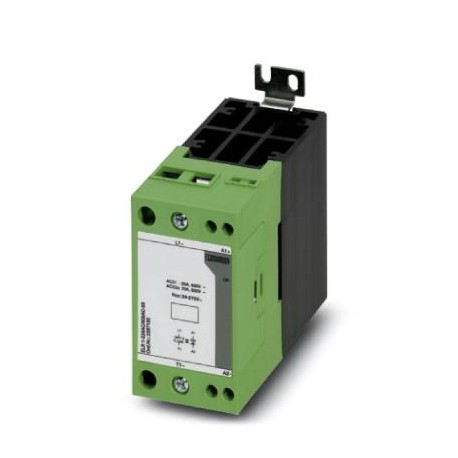

ELR 1-230AC/600AC-50 2297183 PHOENIX CONTACT Halbleiterschütz
ELR 1-230AC/600AC-50
2297183
PHOENIX_CONTACT
Halbleiterschütz
Schnittstelle
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2297183 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | G1 - Relais |
| Katalogseite | Seite 49 (C-5-2017) |
| GTIN | 4046356132008 |
| Gewicht pro Stück (exklusive Verpackung) | 420,600 g |
| Gewicht pro Stück (inklusive Verpackung) | 420,600 g |
| Zolltarifnummer | 85362010 |
| Herkunftsland | MT (Malta) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -30 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
Eingangsdaten
| Benennung Eingang | Steuereingang |
|---|---|
| Bemessungsbetätigungsspannung UC | 230 V AC |
| Betätigungsspannungsbereich | 24 V AC ... 275 V AC |
| Bemessungsbetätigungsstrom IC | ca. 17 mA |
| Schaltschwelle | ≤ 6 V AC ("0"-Signal) |
| ≥ 22 V AC ("1"-Signal) | |
| Übertragungsfrequenz | 6 Hz |
| Betriebsspannungsanzeige | LED grün |
Ausgangsdaten Lastausgang
| Benennung Ausgang | Lastausgang |
|---|---|
| Betriebsspannungsbereich | 42 V AC ... 660 V AC |
| Laststrombereich | 150 mA ... 50 A (siehe Derating) |
| Bemessungsbetriebsstrom bei AC-51 | 50 A |
| Bemessungsbetriebsstrom bei AC-53a | 30 A |
| Leckstrom | < 3 mA (im Aus-Zustand) |
| Restspannung | < 1,6 V |
| Stoßstrom | 1900 A (t = 10 ms) |
| Schutzbenennung | RCV-Beschaltung |
Allgemein
| Prüfspannung Eingang/Ausgang | 4 kVeff |
|---|---|
| Einbaulage | senkrecht (Tragschiene waagerecht) |
| Montagehinweis | anreihbar im Abstand ≥ 22,5 mm |
Anschlussdaten 1
| Benennung Anschluss | Steuerkreis |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,5 mm² ... 4 mm² |
| Leiterquerschnitt flexibel | 0,5 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 20 ... 14 |
Anschlussdaten 2
| Benennung Anschluss | Lastkreis |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M5 |
| Leiterquerschnitt starr | 4 mm² ... 25 mm² |
| Leiterquerschnitt flexibel | 4 mm² ... 25 mm² |
| Leiterquerschnitt AWG | 12 ... 3 |
Normen und Bestimmungen
| Anschluss gemäß Norm | CUL |
|---|---|
| Benennung | Normen / Bestimmungen |
| Normen/Bestimmungen | EN 61000-4-2 |
| EN 61000-4-3 | |
| EN 61000-4-4 | |
| EN 61000-4-5 | |
| EN 61000-4-6 | |
| EN 55011 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2297183-ELR 1-230AC/600AC-50 | 119 Kbytes |
|
