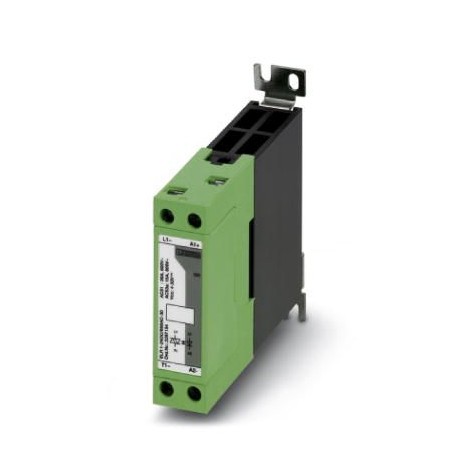

ELR 1-230AC/600AC-30
2297167
PHOENIX_CONTACT
1
Halbleiterschütz
Schnittstelle
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Bestellschlüssel | 2297167 |
---|---|
Verpackungseinheit | 1 STK |
Verkaufsschlüssel | G1 - Relais |
Katalogseite | Seite 49 (C-5-2017) |
GTIN | 4046356131995 |
Gewicht pro Stück (exklusive Verpackung) | 257,300 g |
Gewicht pro Stück (inklusive Verpackung) | 257,300 g |
Zolltarifnummer | 85362010 |
Herkunftsland | MT (Malta) |
Umgebungstemperatur (Betrieb) | -30 °C ... 70 °C |
---|---|
Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
Benennung Eingang | Steuereingang |
---|---|
Bemessungsbetätigungsspannung UC | 230 V AC |
Betätigungsspannungsbereich | 24 V AC ... 275 V AC |
Bemessungsbetätigungsstrom IC | ca. 17 mA |
Schaltschwelle | ≤ 6 V AC ("0"-Signal) |
≥ 22 V AC ("1"-Signal) | |
Übertragungsfrequenz | 6 Hz |
Betriebsspannungsanzeige | LED grün |
Benennung Ausgang | Lastausgang |
---|---|
Betriebsspannungsbereich | 42 V AC ... 660 V AC |
Laststrombereich | 150 mA ... 30 A (siehe Derating) |
Bemessungsbetriebsstrom bei AC-51 | 30 A |
Bemessungsbetriebsstrom bei AC-53a | 15 A |
Leckstrom | < 3 mA (im Aus-Zustand) |
Restspannung | < 1,6 V |
Stoßstrom | 400 A (t = 10 ms) |
Schutzbenennung | RCV-Beschaltung |
Prüfspannung Eingang/Ausgang | 4 kVeff |
---|---|
Einbaulage | senkrecht (Tragschiene waagerecht) |
Montagehinweis | anreihbar im Abstand ≥ 22,5 mm |
Benennung Anschluss | Steuerkreis |
---|---|
Anschlussart | Schraubanschluss |
Abisolierlänge | 8 mm |
Schraubengewinde | M4 |
Leiterquerschnitt starr | 0,5 mm² ... 2,5 mm² |
Leiterquerschnitt flexibel | 0,5 mm² ... 2,5 mm² |
Leiterquerschnitt AWG | 20 ... 14 |
Benennung Anschluss | Lastkreis |
---|---|
Anschlussart | Schraubanschluss |
Abisolierlänge | 8 mm |
Schraubengewinde | M4 |
Leiterquerschnitt starr | 0,5 mm² ... 4 mm² |
Leiterquerschnitt flexibel | 0,5 mm² ... 4 mm² |
Leiterquerschnitt AWG | 20 ... 12 |
Anschluss gemäß Norm | CUL |
---|---|
Benennung | Normen / Bestimmungen |
Normen/Bestimmungen | EN 61000-4-2 |
EN 61000-4-3 | |
EN 61000-4-4 | |
EN 61000-4-5 | |
EN 61000-4-6 | |
EN 55011 |
China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
---|---|
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Titel: | Größe: | Typ: |
---|---|---|
PHOENIX CONTACT-2297167-ELR 1-230AC/600AC-30 | 117 Kbytes |
