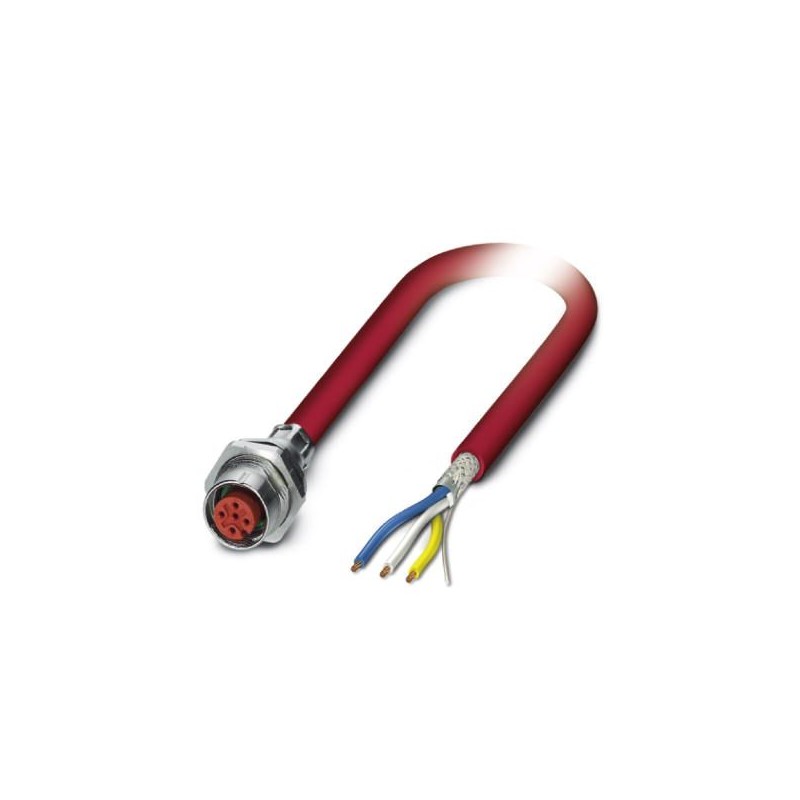

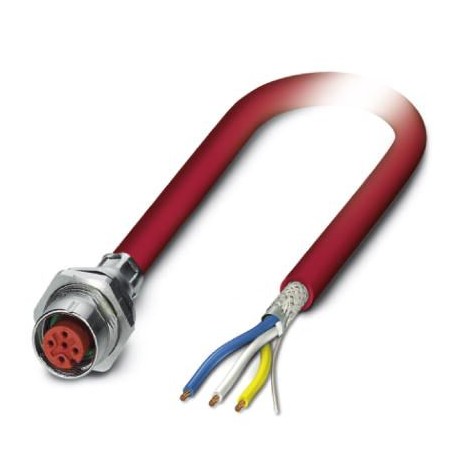

SACCBP-M12FS-4CON-M16/2,0-990 1559835 PHOENIX CONTACT Bussystem-Einbausteckverbinder
SACCBP-M12FS-4CON-M16/2,0-990
1559835
PHOENIX_CONTACT
Bussystem-Einbausteckverbinder
Sensoren > Sensor-Aktor-Einbausteckverbinder
Feldgeräte Verbindung
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1559835 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 401 (PC-2011) |
| GTIN | 4046356322140 |
| Gewicht pro Stück (exklusive Verpackung) | 195,700 g |
| Gewicht pro Stück (inklusive Verpackung) | 195,700 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | DE (Deutschland) |
Allgemein
| Hinweis | Die angegebenen elektrischen und mechanischen Daten setzen ein korrekt verriegeltes und montiertes Steckverbinderpaar voraus. Ist der Steckverbinder unverriegelt und besteht die Gefahr von Verschmutzung, so ist der Steckverbinder durch eine Schutzkappe >IP54 zu verschließen. Einflüsse durch Litzen, Leitungen oder Leiterplattenmontage sind zusätzlich zu berücksichtigen. |
|---|---|
| Bemessungsstrom bei 40 °C | 4 A |
| Bemessungsspannung | 250 V |
| Bemessungsstoßspannung | 2,5 kV |
| Polzahl | 4 |
| Isolationswiderstand | ≥ 10 MΩ |
| Kodierung | A - Standard |
| Signalart/Kategorie | CC-Link |
| Statusanzeige | Nein |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Steckzyklen | > 100 |
| Anzugsdrehmoment | 2 Nm ... 3 Nm (Einbauseitig) |
Material
| Brennbarkeitsklasse nach UL 94 | V0 |
|---|---|
| Material Kontakt | CuZn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | PA 6.6 |
| Material Rändel | Messing, vernickelt |
| Material Dichtung | FKM |
Leitung
| Kabeltyp | CC-Link |
|---|---|
| Kabeltyp (Kurzzeichen) | 990 |
| Signalart/Kategorie | CC-Link, 10 MBit/s |
| Kabelaufbau | 3xAWG20/7 + 1xAWG22/19 (Beilauflitze) |
| Leiterquerschnitt | 0,5 mm² |
| AWG Signalleitung | 20 |
| Leiteraufbau Signalleitung | 7x 0,28 mm |
| Wandstärke Isolierung | 0,89 mm (Außenmantel) |
| Aderfarben | weiß, gelb, blau |
| Schirmung | Kunststoffkaschierte Alu-Folie, Geflecht aus verzinnten Kupferdrähten |
| Optische Schirmbedeckung | 78 % |
| Außenmantel, Farbe | rot |
| Kabelaußendurchmesser D | 7,7 mm |
| Kleinster Biegeradius, fest verlegt | 77 mm |
| Kabelgewicht | 78,8 kg/km |
| Außenmantel, Material | PVC |
| Material Aderisolation | geschäumtes PE, mit hoher Dichte |
| Material Leiter | blanke Cu-Litze |
| Leiterwiderstand | 31,2 Ω/km |
| Betriebskapazität | 61 pF |
| Wellenwiderstand | 110 Ω |
| Nennspannung Leitung | 300 V |
| Umgebungstemperatur (Betrieb) | -30 °C ... 60 °C (Kabel, feste Verlegung) |
| -5 °C ... 60 °C (Kabel, bewegliche Verlegung) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1559835-SACCBP-M12FS-4CON-M16/2,0-990 | 119 Kbytes |
|
