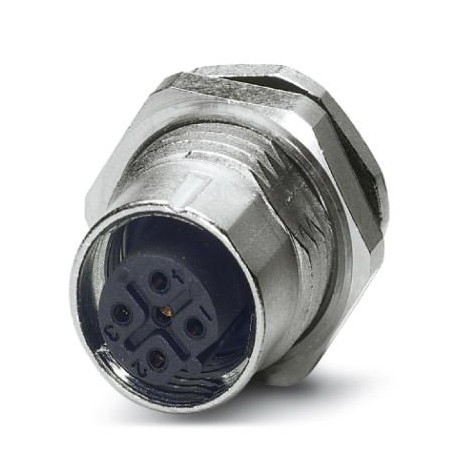

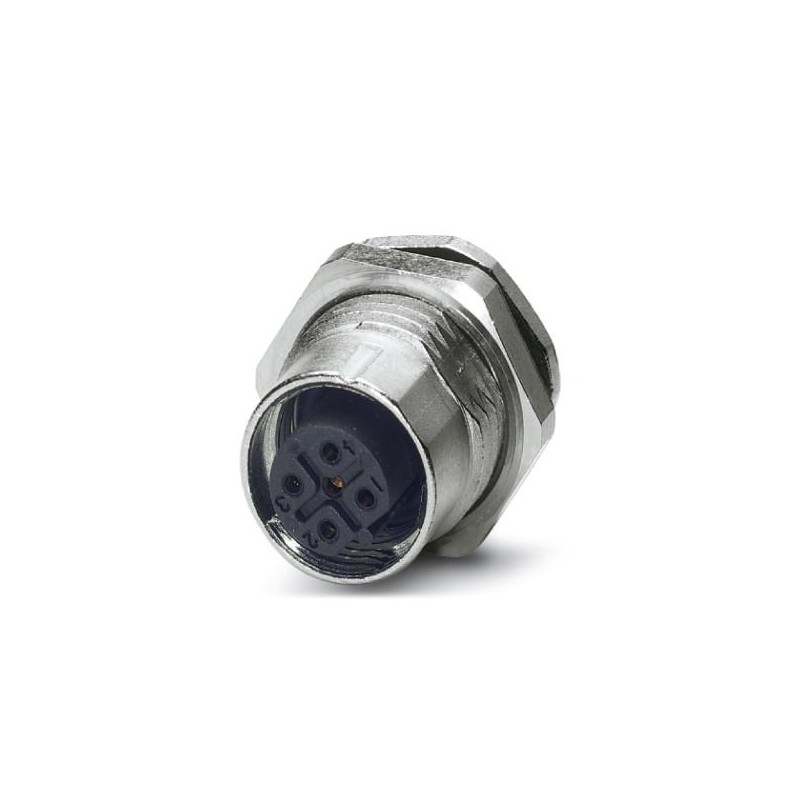

SACC-DSI-FSB-5CON-L180 SCO 1543650 PHOENIX CONTACT Wanddurchführung
SACC-DSI-FSB-5CON-L180 SCO
1543650
PHOENIX_CONTACT
20
Wanddurchführung
Weibliche Montage incorp. für Sensoren / Aktoren, 5-polig, SPEEDCON M12, codif. B, mont. Wände Pfosten / Montierung. verschraubt, mit Pg9-Gewinde, mit Schweißverbindung. gerade
Steckverbinder > Rundsteckverbinder, Einbau (PCB)
Feldgeräte Verbindung
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1543650 |
|---|---|
| Verpackungseinheit | 20 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Katalogseite | Seite 246 (C-2-2013) |
| GTIN | 4046356102186 |
| Gewicht pro Stück (exklusive Verpackung) | 13,300 g |
| Gewicht pro Stück (inklusive Verpackung) | 13,550 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 85 °C (Stecker/Buchse) |
|---|---|
| -40 °C ... 85 °C (ohne mechanische Betätigung) | |
| Schutzart | IP67 |
Allgemein
| Hinweis | Die angegebenen elektrischen und mechanischen Daten setzen ein korrekt verriegeltes und montiertes Steckverbinderpaar voraus. Ist der Steckverbinder unverriegelt und besteht die Gefahr von Verschmutzung, so ist der Steckverbinder durch eine Schutzkappe >IP54 zu verschließen. Einflüsse durch Litzen, Leitungen oder Leiterplattenmontage sind zusätzlich zu berücksichtigen. |
|---|---|
| Bemessungsstrom bei 40 °C | 4 A |
| Bemessungsspannung | 60 V |
| Bemessungsstoßspannung | 1,5 kV |
| Polzahl | 5 |
| Isolationswiderstand | ≥ 100 MΩ |
| Kodierung | B - invers |
| Normen/Bestimmungen | M12-Steckverbinder IEC 61076-2-101 |
| Statusanzeige | Nein |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Anschlussart | Lötstifte |
| Steckzyklen | > 100 |
| Anzugsdrehmoment | 3 Nm ... 4 Nm (Einbauseitig) |
| Montageart | Hinterwandmontage Pg9 mit Flachmutter |
Material
| Brennbarkeitsklasse nach UL 94 | V0 |
|---|---|
| Material Kontakt | CuZn |
| Material Kontaktoberfläche | Au |
| Material Kontaktträger | PA 6.6 |
| Material Rändel | Zinkdruckguss, vernickelt |
| Material Dichtung | NBR |
Normen und Bestimmungen
| Normbezeichnung | M12-Steckverbinder |
|---|---|
| Normen/Bestimmungen | IEC 61076-2-101 |
| Brennbarkeitsklasse nach UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
| Merkmal | Wert |
|---|---|
| Art des Steckkontaktes, außenseitig (EF005528) | Female (Buchse) |
| Montageart (EF000003) | Hinterwandmontage |
| Einschraubgewinde (EF012303) | PG9 |
| Mit Schirmanschluss (EF002535) | Nein |
| Polzahl (EF001391) | 5 |
| Anzahl der Steuerkontakte (EF012217) | 5 |
| Mit PE-Anschluss (EF005600) | Nein |
| Beschichtung Gehäuse (EF001601) | vernickelt |
| Werkstoff der Kontaktbeschichtung (EF004020) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Min. Anzahl der Steckzyklen (EF012212) | 100 |
| Schutzart (IP), montiert (EF007466) | IP65/IP67 |
| Umgebungstemperatur (EF002386) | 85 °C |
| Betriebstemperatur (EF002393) | -25 °C |
| Bemessungsstrom In (EF008250) | 4 A |
| Mit Gewinde (EF003723) | Ja |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1543650-SACC-DSI-FSB-5CON-L180 SCO | 136 Kbytes |
|
