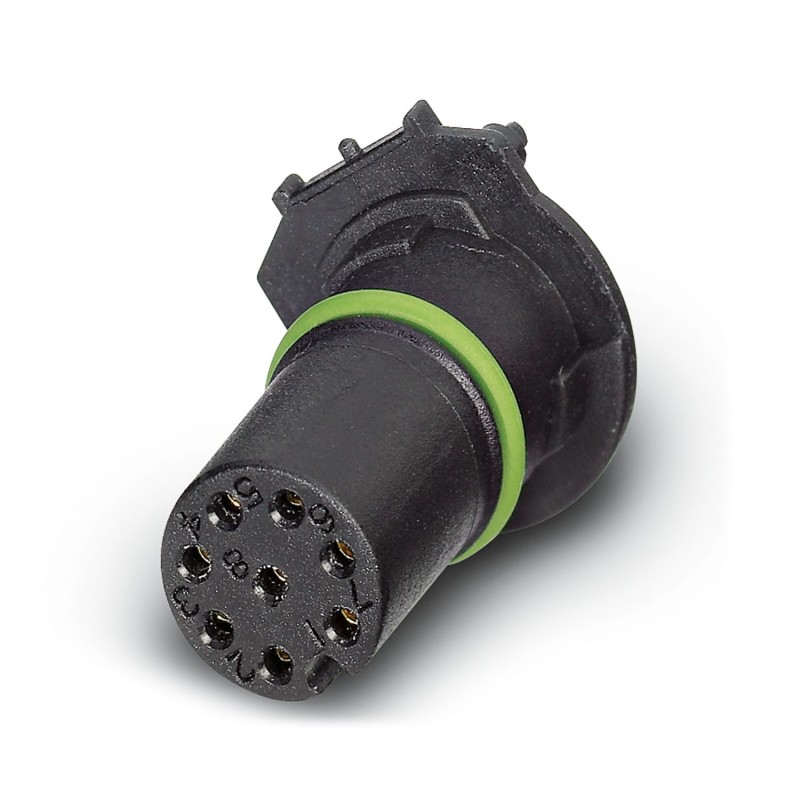

PHOENIX_CONTACT SACC-CI-M12FS-8CON-L180-THR 1557808 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SACC-CI-M12FS-8CON-L180-THR 1557808 PHOENIX CONTACT Einbausteckverbinder

Artikel-Nr.: SACC-CI-M12FS-8CON-L180-THR

Code: 1557808

Hersteller: PHOENIX_CONTACT

Beschreibung:

Einbausteckverbinder
Steckverbinder, 8-polig, Anschluss Buchse, gerade, M12, Kodierung: A, Leiterplatteneinbau, THR-Lötanschluss, RoHS II Alternatives Produkt ohne Ausnahme 6C (Pb< 0,1%) Artikelnummer: 1237434
Kontaktträger, 8-polig, Buchse, gerade, M12, Kodierung: A, Leiterplattenmontage, THR-Lötanschluss, Alternativprodukt nach RoHS II ohne Ausnahme 6c (Pb < 0,1 %) Art.-Nr.: 1237434

Kategorien:

  • Steckverbinder > Kontakteinsatz für Rundsteckverbinder
  • PHOENIX_CONTACT > Feldgeräte Verbindung

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 527,13 €

Stückpreis: 8,7855 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Technische Daten

Hinweise
Hinweis zum BetriebDie angegebenen elektrischen und mechanischen Daten setzen ein korrekt verriegeltes und montiertes Steckverbinderpaar voraus. Ist der Steckverbinder unverriegelt und besteht die Gefahr von Verschmutzung, so ist der Steckverbinder durch eine Schutzkappe >IP54 zu verschließen. Einflüsse durch Litzen, Leitungen oder Leiterplattenmontage sind zusätzlich zu berücksichtigen.

Artikeleigenschaften
ProdukttypKontakteinsatz
AnwendungSignal
Polzahl8
Dichtung vorhandenja
Geschirmtnein
KodierungA
GewindeartM12
Datenpflegestand
Artikelrevision03
Isolationseigenschaften
ÜberspannungskategorieIII
Verschmutzungsgrad3

Elektrische Eigenschaften
Bemessungsstoßspannung0,8 kV
Durchgangswiderstand≤ 3 mΩ
Isolationswiderstand≥ 100 MΩ
Nennspannung UN30 V
Nennstrom IN2 A

Anschlussdaten
AnschlussartTHR-Lötanschluss

Materialangaben
Brennbarkeitsklasse nach UL 94V0
Material DichtungFKM / EPDM
Material KontaktCuZn
Material KontaktoberflächeAu
Material KontaktträgerPPA

Steckverbinder
Anschluss 1
Bauform KopfBuchse
Kabelabgang Kopfgerade
Gewindeart KopfM12
KodierungA

Mechanische Eigenschaften
Mechanische Daten
Steckzyklen> 100

Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
Schutzart (gesteckt)IP67 (korrekt gesteckt und verriegelt)
SchutzartIP67 (korrekt gesteckt und verriegelt)
IP67
Umgebungstemperatur (Betrieb)-25 °C ... 85 °C (Stecker/Buchse)
-40 °C ... 85 °C (ohne mechanische Betätigung)

Normen und Bestimmungen
M12
NormbezeichnungM12-Steckverbinder
Normen/BestimmungenIEC 61076-2-101

Montage
MontageartLeiterplattenmontage

Verpackungsangaben
VerpackungsartTray

ETIM for 1557808 Steckverbinder (EC003557)

MerkmalsnamePolzahl (EF001391)
Merkmalswert8
