PHOENIX_CONTACTIndustrielle SteckverbinderHC-B 10-A-DT-PER-F 1648416 PHOENIX CONTACT Klemmenadapter

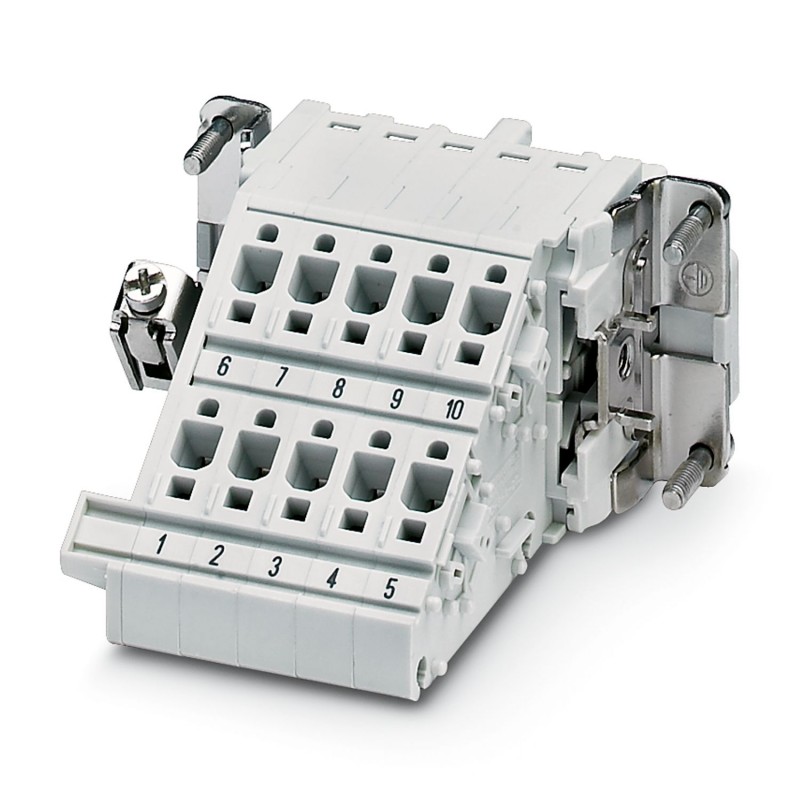

PHOENIX_CONTACT HC-B 10-A-DT-PER-F 1648416 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

HC-B 10-A-DT-PER-F 1648416 PHOENIX CONTACT Klemmenadapter

Artikel-Nr.: HC-B 10-A-DT-PER-F

Code: 1648416

Hersteller: PHOENIX_CONTACT

Beschreibung:

Klemmenadapter
HEAVYCON Klemmenadapter mit Buchseneinsatz, Serie B10, 10-polig, für die rechte Seite des Schaltschranks, Push-in-Anschluss
HEAVYCON Klemmenadapter Buchseneinsatz, Serie B10, 10-polig, für die rechte Schaltschrankseite, Push-in-Anschluss

Kategorien:

  • Steckverbinder > Kontakteinsatz für Rechtecksteckverbinder
  • PHOENIX_CONTACT > Industrielle Steckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 37,01 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Technische Daten
Hinweise
AllgemeinFür HEAVYCON-ADVANCE-Anbauflansche und HEAVYCON-Anbaugehäuse der Bauform B10
AllgemeinSteckverbinder dürfen nur last-/spannungslos betätigt werden
Artikeleigenschaften
ProdukttypKlemmenadapter
ProduktfamilieHC-B
SerieHC-B
BauformB10
Polzahl10
Steckgesicht10+PE
Kontaktnummerierung1 - 10
Ausführungfür die rechte Schaltschrankseite
Datenpflegestand
Artikelrevision09
Isolationseigenschaften
ÜberspannungskategorieIII
Verschmutzungsgrad3
Elektrische Eigenschaften
Bemessungsspannung (III/3)500 V
Bemessungsstoßspannung6 kV
Bemessungsstrom16 A
SCCR5 kA (UL 2237)
Anschlussdaten
Anschlusstechnik
AnschlusstechnikPush-in-Anschluss
Leiteranschluss
Anschlussquerschnitt0,5 mm² ... 2,5 mm²
Anschlussquerschnitt AWG22 ... 12
Abisolierlänge der Einzelader10 mm (13 mm mit Aderendhülse)
Maße
Breite34 mm
Höhe72,1 mm
Länge64 mm
Bohrlochabstand horizontal57 mm
Bohrlochabstand vertikal27 mm
Materialangaben
Brennbarkeitsklasse nach UL 94V0
Material KontaktKupferlegierung
Material KontaktoberflächeAg
Material KontaktträgerPA
Normen / BestimmungenPA: Brandschutz in Schienenfahrzeugen - Anforderungssätze R22, R23 und R24 nach DIN EN 45545-2 (Gefahrenniveau HL1 - HL3)
Kabel / Leitung
Abisolierlänge der Einzelader10 mm (13 mm mit Aderendhülse)
Mechanische Eigenschaften
Mechanische Daten
Steckzyklen≥ 500
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
SchutzartIP20
Umgebungstemperatur (Betrieb)-40 °C ... 125 °C
Normen und Bestimmungen
Bau- und PrüfvorschriftenDIN EN 61984
DIN EN 60664
IEC 60352
PrüfungenDIN EN 61984
DIN EN 60664
IEC 60352
Prüfung
Normen/BestimmungenPA: Brandschutz in Schienenfahrzeugen - Anforderungssätze R22, R23 und R24 nach DIN EN 45545-2 (Gefahrenniveau HL1 - HL3)
Montage
MontagehinweisDer bestimmungsgemäße Gebrauch sieht den Einbau in ein Gehäuse mit Schutzart IP54 oder besser vor
Steckverbinder dürfen nur last-/spannungslos gesteckt werden.

ETIM for 1648416 Steckverbinder (EC000438)

MerkmalsnameKontaktausführung (EF001587)
MerkmalswertBuchse
MerkmalsnamePolzahl (EF001391)
Merkmalswert10
MerkmalsnameWerkstoff des Steckverbindereinsatzes (EF007545)
Merkmalswertsonstige
MerkmalsnameUmgebungstemperatur (EF002386)
Merkmalswert125 °C
MerkmalsnameBetriebstemperatur (EF002393)
Merkmalswert-40 °C
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert500 V
MerkmalsnameÜberspannungskategorie (EF006785)
MerkmalswertIII
MerkmalsnameMit Drahtschutz (EF000550)
MerkmalswertNein
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341)
Merkmalswert0.5 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt mehrdrähtig (EF007343)
Merkmalswert0.5 mm²
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
Merkmalswertsonstige
MerkmalsnameWerkstoff des Kontaktes (EF007544)
Merkmalswertsonstige
MerkmalsnameBrennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521)
MerkmalswertV0
MerkmalsnameMit Schutzleiter (EF007468)
MerkmalswertJa
MerkmalsnameBreite (EF000008)
Merkmalswert34 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert72.1 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert64 mm
