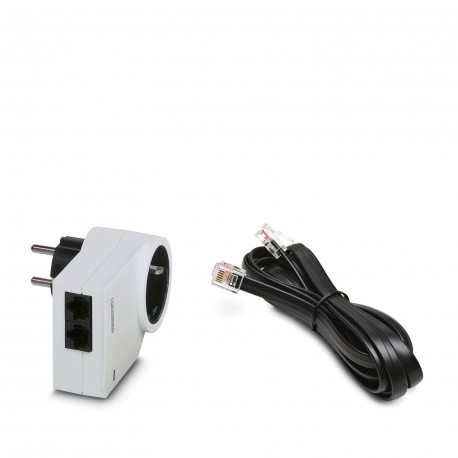

MNT-TELE S/WH 2880901 PHOENIX CONTACT Überspannungsschutzgerät Typ 3
MNT-TELE S/WH
2880901
PHOENIX_CONTACT
Überspannungsschutzgerät Typ 3
Steckdosenzwischenstecker mit Überspannungsschutz für die Stromversorgung und den Signalanschluss eines Endgerätes mit analoger oder digitaler Telekommunikationsschnittstelle (VDSL bis zu 50 MBit/s, auf kurzen Strecken ( < 300 m ) bis zu 80 MBit/s). Kabel liegt bei.
Trabtech (TT)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Produkttyp | Geräteschutz |
| Produktfamilie | MAINTRAB |
| IEC-Prüfklasse | C1 |
| C2 | |
| C3 | |
| D1 | |
| Bauform | Zwischenstecker |
| Ländertypisch verwendbar in | NL, E, I, S, FIN, TR |
| Meldung Überspannungsschutz defekt | optisch |
| Aderpaare pro Modul | 1 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| EN Type | T3 |
| Anzahl der Ports | One |
| Anschlussart | RJ12 |
| Anschlussart | Schutzkontaktstecker/-steckdose |
| Maßzeichnung |  |
| Breite | 63 mm |
| Höhe | 103 mm |
| Tiefe | 78 mm |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| CTI-Wert des Materials | 400 |
| 600 | |
| Isolierstoff | PA 6 |
| Material Gehäuse | PA 6 |
| Stromversorgung | |
| Wirkungsrichtung | L/N-PE & Signal Line-Earth Ground |
| Nennspannung UN | 230/400 V AC (TN) |
| 230/400 V AC (TT - nur in Verbindung mit RCD) | |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Höchste Dauerspannung UC(L-N) | 275 V AC |
| Höchste Dauerspannung UC(L-PE) | 360 V AC |
| Höchste Dauerspannung UC(N-PE) | 360 V AC |
| Nennlaststrom IL | 16 A (30 °C) |
| Schutzleiterstrom IPE | ≤ 5 µA |
| Standby-Leistungsaufnahme PC | ≤ 1 VA |
| Referenzprüfspannung UREF | 255 V AC |
| Nennableitstoßstrom In(8/20) µs | 3 kA (> 5x) |
| Kombinierter Stoß UOC | 4 kV |
| Energieabsorption symmetrisch | 140 J (L-N) |
| Energieabsorption asymmetrisch | 220 J (L(N)-PE) |
| Schutzpegel Up(L-N) | ≤ 1,2 kV |
| Schutzpegel Up(L-PE) | ≤ 1,5 kV |
| Schutzpegel Up(N-PE) | ≤ 1,5 kV |
| Restspannung bei Iamax (L-N) | ≤ 1 kV (bei 1 kA) |
| ≤ 1,2 kV (bei UOC) | |
| Restspannung bei Iamax (L-PE) | ≤ 1 kV (bei 1 kA) |
| ≤ 1,5 kV (bei UOC) | |
| Restspannung bei Iamax (N-PE) | ≤ 1 kV (bei 1 kA) |
| ≤ 1,5 kV (bei UOC) | |
| TOV-Verhalten bei UT(L-N) | 335 V AC (5 s / withstand mode) |
| 440 V AC (120 min / safe failure mode) | |
| TOV-Verhalten bei UT(L-PE) | 440 V AC (5 s / withstand mode) |
| 440 V AC (120 min / withstand mode) | |
| 1455 V AC (200 ms / safe failure mode) | |
| TOV-Verhalten bei UT(N-PE) | 1200 V AC (200 ms / safe failure mode) |
| Ansprechzeit tA(L-N) | ≤ 25 ns |
| Ansprechzeit tA(L-PE) | ≤ 100 ns |
| Ansprechzeit tA(N-PE) | ≤ 100 ns |
| Erforderliche Vorsicherung maximal | 16 A (gG / B / C) |
| Kurzschlussfestigkeit ISCCR | 1,5 kA AC |
| Maximale Vorsicherung bei Stichleitungsverdrahtung | 16 A (gG / B / C) |
| Informationstechnik | |
| Höchste Dauerspannung UC | 200 V DC |
| Bemessungsstrom | 150 mA (25 °C) |
| Betriebswirkstrom ICbei UC | ≤ 150 µA |
| Standby-Leistungsaufnahme PC | ≤ 1 VA |
| Schutzleiterstrom IPE | ≤ 2 µA |
| Isolationswiderstand Riso | ≥ 1 MΩ |
| ≥ 1 GΩ | |
| Nennableitstoßstrom In(8/20) µs (Ader-Ader) | 1 kA |
| Nennableitstoßstrom In(8/20) µs (Ader-Erde) | 2,5 kA |
| Gesamtableitstoßstrom Itotal(8/20) µs | 10 kA |
| Ableitstoßstrom Imax(8/20) µs maximal | 2,5 kA |
| Nennimpulsstrom Ian (10/1000)µs (Ader-Ader) | 35 A |
| Nennimpulsstrom Ian (10/1000)µs (Ader-Erde) | 200 A |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) spike | ≤ 360 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike | ≤ 900 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) statisch | ≤ 360 V |
| Restspannung bei In(Ader-Ader) | ≤ 500 V |
| Restspannung bei In(Ader-Erde) | ≤ 30 V |
| Restspannung bei Ian (10/1000) µs (Ader-Ader) | ≤ 35 V |
| Restspannung bei Ian (10/1000) µs (Ader-Erde) | ≤ 35 V |
| Schutzpegel Up(Ader-Ader) | ≤ 460 V (C2 - 1 kA) |
| ≤ 350 V (C3 - 25 A) | |
| Schutzpegel Up(Ader-Erde) | ≤ 900 V (C2 - 2 kA) |
| ≤ 900 V (C3 - 100 A) | |
| Ansprechzeit tA(Ader-Ader) | ≤ 25 ns |
| Ansprechzeit tA (Ader-Erde) | ≤ 100 ns |
| Grenzfrequenz fg (3 dB), sym. im 100 Ω-System | typ. 4 MHz |
| Grenzfrequenz fg (3 dB), sym. im 150 Ω-System | typ. 3 MHz |
| Grenzfrequenz fg (3 dB), sym. im 600 Ω-System | typ. 700 kHz |
| Kapazität (Ader-Ader) | typ. 1 nF |
| Kapazität (Ader-Erde) | typ. 5 pF |
| Wechselstromfestigkeit (Ader-Ader) | 250 mA - 1 s |
| Wechselstromfestigkeit (Ader-Erde) | 10 A - 1 s |
| Impuls-Rücksetzzeit (Ader-Ader) | ≤ 15 ms |
| Umgebungsbedingungen | |
| Schutzart | IP20 (Kindersicherung) |
| Umgebungstemperatur (Betrieb) | -25 °C ... 75 °C |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 75 °C |
| Höhenlage | ≤ 2000 m (amsl) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Normen/Bestimmungen | IEC 61643-11 |
| Hinweis | 2011 |
| Normen/Bestimmungen | EN 61643-11 |
| Hinweis | 2012 |
| Normen/Bestimmungen | EN 61643-21 |
| Hinweis | A2:2013 |
| Normen/Bestimmungen | IEC 61643-21 |
| Hinweis | A2:2012 |
| Montageart | Stecken in Netzsteckdose |
