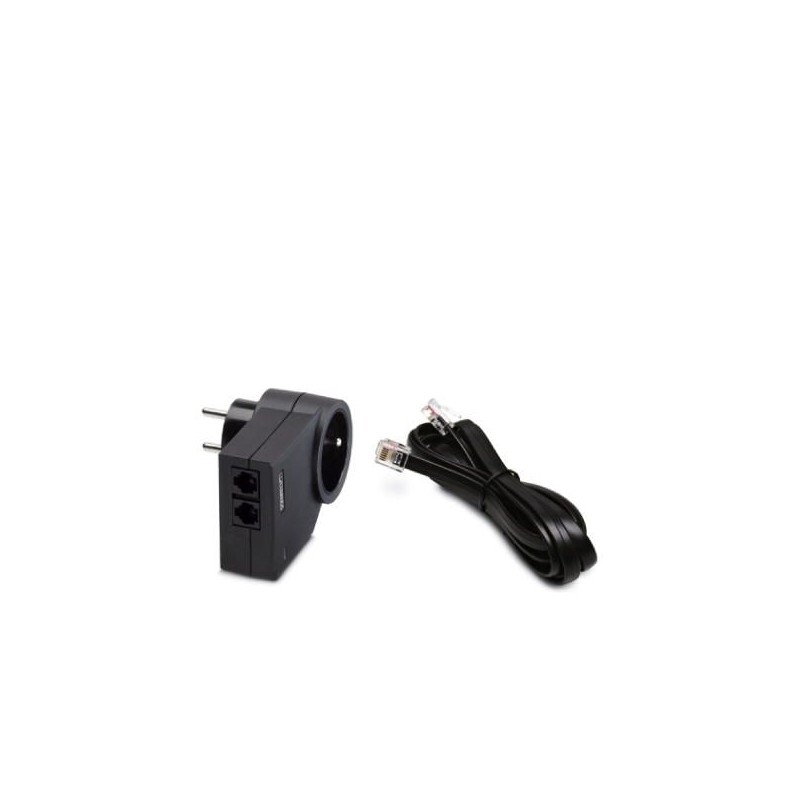

MNT-TEL B/F 2882404 PHOENIX CONTACT Steckdosenzwischenstecker mit Überspannungsschutz für die Stromversorgun.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

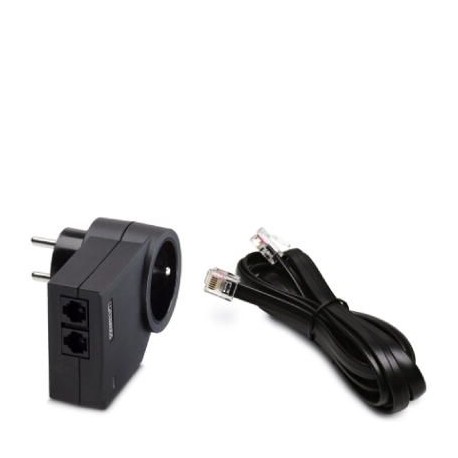

MNT-TEL B/F 2882404 PHOENIX CONTACT Steckdosenzwischenstecker mit Überspannungsschutz für die Stromversorgun..

MNT-TEL B/F

2882404

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Steckdosenzwischenstecker mit Überspannungsschutz für die Stromversorgung und den Signalanschluss eines Endgerätes mit analoger oder digitaler Telekommunikationsschnittstelle (VDSL bis zu 46 MBit/s). Kabel liegt bei.

Mehr Infos


Spannungsspitzen

TRABTECH Netz- & Signal-Qualität - PHOENIX CONTACT

Surge protection - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Menge Preis
1+$56.36
8+$48.98
16+$47.23
24+$46.41
32+$45.93
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Höhe103 mm
Breite63 mm
Tiefe78 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 75 °C
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 75 °C

Allgemein

Material GehäusePA 6
Brennbarkeitsklasse nach UL 94V-0
Normen für Luft- und KriechstreckenVDE 0110-1
IEC 60664-1
IEC 61643-1
EN 61643-11
Summenstoßstrom (8/20)µs10 kA
Farbetiefschwarz RAL 9005
Ländertypisch verwendbar inB, F, CZ, SVK, PL
MontageartStecken in Netzsteckdose
BauformZwischenstecker
WirkungsrichtungL/N-PE & Signal Line-Earth Ground

Schutzschaltung Stromversorgung

IEC PrüfklasseIII
T3
EN TypeT3
Nennspannung UN230 V AC
Ableiter-Bemessungsspannung UC (L-N)275 V AC
Ableiter-Bemessungsspannung UC (L-PE)360 V AC
Ableiter-Bemessungsspannung UC (N-PE)360 V AC
Nennfrequenz fN50 Hz (60 Hz)
Standby-Leistungsaufnahme PC≤ 1 VA
Schutzleiterstrom IPE≤ 5 µA
Nennableitstoßstrom In (8/20)µs3 kA (> 5x)
Kombinierter Stoß UOC4 kV
Energieabsorption symmetrisch140 J (L-N)
Energieabsorption asymmetrisch220 J (L(N)-PE)
Schutzpegel Up (L-N)≤ 1,2 kV
Schutzpegel Up (L-PE)≤ 1,5 kV
Schutzpegel Up (N-PE)≤ 1,5 kV
Summenstoßstrom (8/20)µs10 kA
Ansprechzeit (L-N)≤ 25 ns
Ansprechzeit (L-PE)≤ 100 ns
Ansprechzeit (N-PE)≤ 100 ns
Meldung Überspannungsschutz defektoptisch
Erforderliche Vorsicherung maximal16 A AC (gG / B / C)

Anschluss (Schutzschaltung Stromversorgung)

AnschlussartSchutzkontaktstecker/-steckdose
Anschlussart INSchutzkontaktstecker CEE7
Anschlussart OUTSchutzkontaktsteckdose CEE7

Schutzschaltung Informationstechnik

Ableiter-Bemessungsspannung UC (Ader-Ader)200 V DC
Ableiter-Bemessungsspannung UC (Ader-Erde)380 V DC
Nennstrom IN1,5 A (25 °C)
Betriebswirkstrom IC bei UC≤ 150 µA
Schutzleiterstrom IPE≤ 2 µA
Isolationswiderstand Riso≥ 1 MΩ
≥ 1 GΩ
Nennableitstoßstrom In (8/20)µs (Ader-Ader)1 kA
Nennableitstoßstrom In (8/20)µs (Ader-Erde)2,5 kA
Ableitstoßstrom Imax (8/20)µs maximal2,5 kA
Schutzpegel Up (Ader-Ader)≤ 460 V (C2 - 1 kA)
≤ 350 V (C3 - 25 A)
Schutzpegel Up (Ader-Erde)≤ 900 V (C2 - 2 kA)
≤ 900 V (C3 - 100 A)
Ansprechzeit tA (Ader-Ader)≤ 25 ns
Ansprechzeit tA (Ader-Erde)≤ 100 ns
Grenzfrequenz fg (3dB), sym. im 100 Ohm-Systemtyp. 4 MHz
Grenzfrequenz fg (3dB), sym. im 150 Ohm-Systemtyp. 3 MHz
Grenzfrequenz fg (3dB), sym. im 600 Ohm-Systemtyp. 700 kHz
Kapazität (Ader-Ader)typ. 1 nF
Kapazität (Ader-Erde)typ. 5 pF
Ausgangsspannungsbegrenzung bei 1 kV/µs (Ader-Ader)≤ 360 V
Restspannung bei In (Ader-Ader)≤ 500 V
Restspannung bei In (Ader-Erde)≤ 30 V
Restspannung bei Ian (10/1000)µs (Ader-Ader)≤ 35 V
Restspannung bei Ian (10/1000)µs (Ader-Erde)≤ 35 V
Stoßstromfestigkeit (Ader-Ader)C2 - 2 kV / 1 kA
C3 - 25 A
Stoßstromfestigkeit (Ader-Erde)C2 - 4 kV / 2 kA
C3 - 100 A
D1 - 500 A
Wechselstromfestigkeit (Ader-Ader)250 mA - 1 s
Wechselstromfestigkeit (Ader-Erde)10 A - 1 s
Impuls-Rücksetzzeit (Ader-Ader)≤ 10 ms

Anschluss (Schutzschaltung Informationstechnik)

AnschlussartRJ12
Anschlussart INRJ12-Buchse
Anschlussart OUTRJ12-Buchse

Anschluss Potenzialausgleich Informationstechnik

Anschlussartüber Schutzkontaktstecker

Normen (Schutzschaltung Informationstechnik)

IEC PrüfklasseC1
C2
C3
D1
