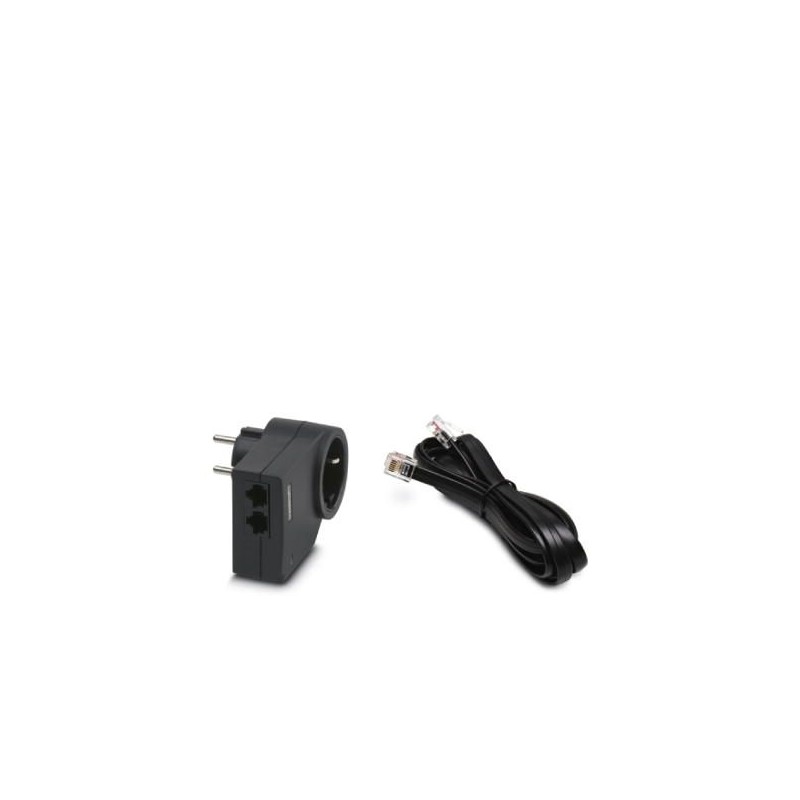

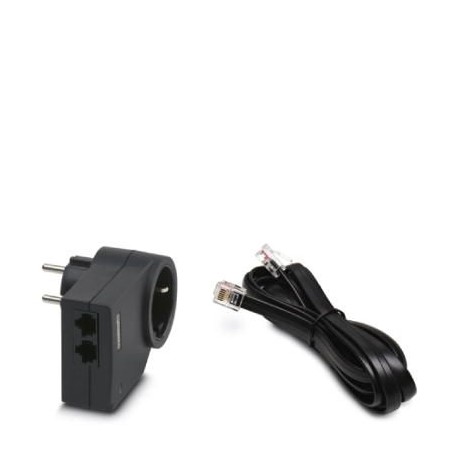

MNT-ISDN D 2882336 PHOENIX CONTACT Überspannungsschutzgerät Typ 3
MNT-ISDN D
2882336
PHOENIX_CONTACT
Überspannungsschutzgerät Typ 3
Trabtech (TT)
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2882336 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | K1 - Überspannungsschutz |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 56 (C-6-2015) |
| GTIN | 4046356073417 |
| Gewicht pro Stück (exklusive Verpackung) | 190,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 190,000 g |
| Zolltarifnummer | 85363010 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 75 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 75 °C |
Allgemein
| Material Gehäuse | PA 6 |
|---|---|
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Normen für Luft- und Kriechstrecken | EN 60664-1 |
| EN 61643-11 | |
| EN 61643-1 | |
| Farbe | tiefschwarz RAL 9005 |
| Ländertypisch verwendbar in | D, A, NL, E, S, FIN, TR |
| Montageart | Stecken in Netzsteckdose |
| Bauform | Zwischenstecker |
| Wirkungsrichtung | L/N-PE & Signal Line-Earth Ground |
Schutzschaltung Stromversorgung
| EN Type | T3 |
|---|---|
| Nennspannung UN | 230 V AC |
| Ableiter-Bemessungsspannung UC(L-N) | 275 V AC |
| Ableiter-Bemessungsspannung UC(L-PE) | 360 V AC |
| Ableiter-Bemessungsspannung UC(N-PE) | 360 V AC |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Nennlaststrom IL | 16 A (30 °C) |
| Standby-Leistungsaufnahme PC | ≤ 1 VA |
| Schutzleiterstrom IPE | ≤ 5 µA |
| Nennableitstoßstrom In(8/20) µs | 3 kA (> 5x) |
| Kombinierter Stoß UOC | 4 kV |
| Energieabsorption symmetrisch | 140 J (L-N) |
| Energieabsorption asymmetrisch | 220 J (L(N)-PE) |
| Schutzpegel Up(L-N) | ≤ 1,2 kV |
| Schutzpegel Up(L-PE) | ≤ 1,5 kV |
| Schutzpegel Up(N-PE) | ≤ 1,5 kV |
| Ansprechzeit (L-N) | ≤ 25 ns |
| Ansprechzeit (L-PE) | ≤ 100 ns |
| Ansprechzeit (N-PE) | ≤ 100 ns |
| Meldung Überspannungsschutz defekt | optisch |
| Erforderliche Vorsicherung maximal | 16 A (gG / B / C) |
Anschluss (Schutzschaltung Stromversorgung)
| Anschlussart | Schutzkontaktstecker/-steckdose |
|---|---|
| Anschlussart IN | Schutzkontaktstecker |
| Anschlussart OUT | Schutzkontaktsteckdose |
Schutzschaltung Informationstechnik
| Ableiter-Bemessungsspannung UC | 6 V DC |
|---|---|
| Bemessungsstrom | 1,5 A (25 °C) |
| Betriebswirkstrom ICbei UC | 500 µA |
| Schutzleiterstrom IPE | ≤ 4 µA |
| Isolationswiderstand Riso | ≥ 20 kΩ |
| ≤ 1000 MΩ | |
| Nennableitstoßstrom In(8/20)µs (Ader-Ader) | 650 A |
| Nennableitstoßstrom In(8/20)µs (Ader-Erde) | 2,5 kA |
| Schutzpegel Up(Ader-Ader) | ≤ 65 V (C1 - 1 kV / 500 A) |
| Schutzpegel Up(Ader-Erde) | ≤ 900 V (C2 - 4 kV / 2 kA) |
| Ansprechzeit tA(Ader-Ader) | ≤ 1 ns |
| Ansprechzeit tA (Ader-Erde) | ≤ 100 ns |
| Grenzfrequenz fg (3dB), sym. im 100 Ohm-System | typ. 300 kHz |
| Kapazität (Ader-Ader) | typ. 6 nF |
| Kapazität (Ader-Erde) | typ. 5 pF |
| Ausgangsspannungsbegrenzung bei 1 kV/µs (Ader-Ader) | ≤ 10 V |
| Ausgangsspannungsbegrenzung bei 1 kV/µs (Ader-Erde) | ≤ 900 V |
| Restspannung bei In(Ader-Ader) | ≤ 20 V |
| Restspannung bei In(Ader-Erde) | ≤ 50 V |
| Stoßstromfestigkeit (Ader-Ader) | C2 - 1 kV / 500 A |
| C3 - 7,5 kV / 100 A | |
| Stoßstromfestigkeit (Ader-Erde) | C2 - 4 kV / 2 kA |
| C3 - 7,5 kV / 100 A | |
| Wechselstromfestigkeit (Ader-Ader) | 1 A - 1 s |
| Wechselstromfestigkeit (Ader-Erde) | 10 A - 1 s |
| Impuls-Rücksetzzeit (Ader-Ader) | ≤ 1 ms |
Anschluss (Schutzschaltung Informationstechnik)
| Anschlussart | RJ45 |
|---|---|
| Anschlussart IN | RJ45-Buchse |
| Anschlussart OUT | RJ45-Buchse |
Klassifikationen
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130810eCl@ss 8.027130810eCl@ss 9.027130810
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX STROMVERSORGUNGEN DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2882336-MNT-ISDN D | 115 Kbytes |
|
