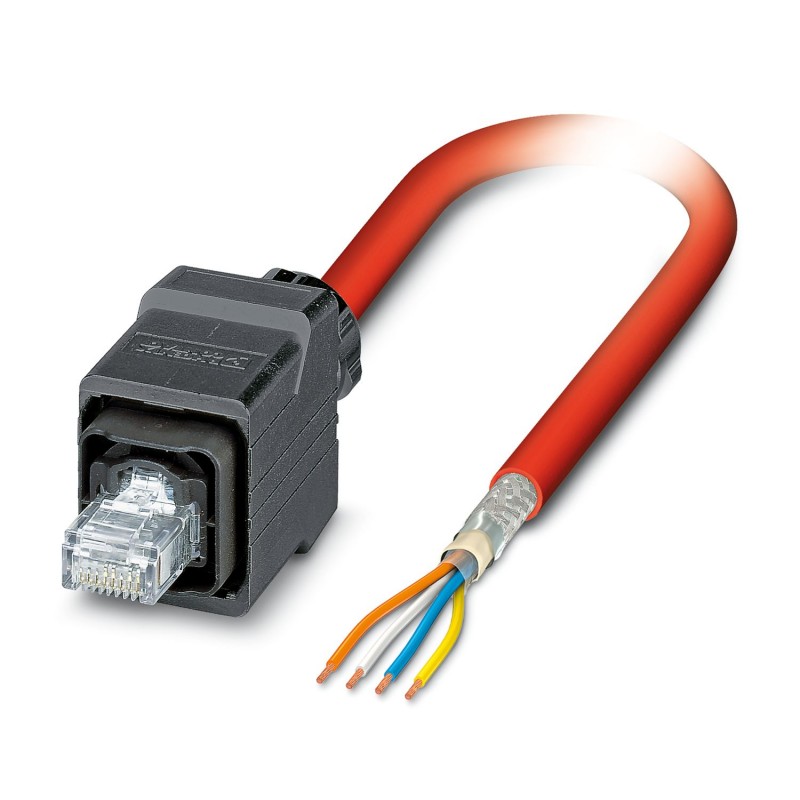

VS-PPC/PL-OE-93K-LI/5,0
1419175
PHOENIX_CONTACT
1
Bussystem-Kabel
Sensoren > Konfektioniertes Sensor-Aktor-Kabel
Feldgeräte Verbindung
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Bestellschlüssel | 1419175 |
---|---|
Verpackungseinheit | 1 STK |
Verkaufsschlüssel | D1 - Steckverbinder |
Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
Katalogseite | Seite 317 (PC-2011) |
GTIN | 4046356541206 |
Gewicht pro Stück (exklusive Verpackung) | 222,220 g |
Gewicht pro Stück (inklusive Verpackung) | 222,220 g |
Zolltarifnummer | 85444210 |
Herkunftsland | PL (Polen) |
Schutzart | IP65 |
---|---|
IP67 | |
Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C (Kabel, feste Verlegung) |
-40 °C ... 70 °C (Kabel, bewegliche Verlegung) |
Kabeltyp | Sercos III |
---|---|
Kabeltyp (Kurzzeichen) | 93K |
UL AWM Style | 21694 (60 °C / 600 V) |
Signalart/Kategorie | Sercos CAT5 (IEC 11801), 100 MBit/s |
Kabelaufbau | 1x4xAWG22/7; SF/TQ |
Leiterquerschnitt | 4x 0,34 mm² |
AWG Signalleitung | 22 |
Leiteraufbau Signalleitung | 7x 0,25 mm |
Aderdurchmesser inkl. Isolierung | ca. 1,55 mm |
Aderfarben | weiß, gelb, blau, orange |
Art der Paarschirmung | Alu-kaschierte Polyesterfolie |
Gesamtverseilung | Sternvierer |
Schirmung | Geflecht aus verzinnten Kupferdrähten |
Außenmantel, Farbe | verkehrsrot RAL 3020 |
Wandstärke Außenmantel | ca. 0,9 mm |
Kabelaußendurchmesser D | 6,5 mm ±0,2 mm |
Mindestbiegeradius, fest verlegt | 3 x D |
Mindestbiegeradius, flexibel verlegt | 7 x D |
Kabelgewicht | 68 kg/km |
Außenmantel, Material | PVC |
Material Innenmantel | PVC |
Material Aderisolation | PE |
Material Leiter | verzinnte Cu-Litze |
Isolationswiderstand | ≥ 0,5 GΩ*km |
Leiterwiderstand | ≤ 120 Ω/km |
Wellenwiderstand | 100 Ω ±15 Ω (bei 100 MHz) |
Signallaufzeit | 5,3 ns/m |
Kopplungswiderstand | ≤ 20,00 mΩ/m (bei 10 Hz) |
Nennspannung Leitung | 600 V |
Prüfspannung Ader/Ader | 2000 V (50 Hz, 1 min.) |
Prüfspannung Ader/Schirm | 2000 V (50 Hz, 1 min.) |
Flammwidrigkeit | nach UL 1685 (CSA FT 4) |
Ölbeständigkeit | bedingt ölbeständig |
Sonstige Beständigkeit | UV beständig nach UL 1581, Abschnitt 1200 |
Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C (Kabel, feste Verlegung) |
-40 °C ... 70 °C (Kabel, bewegliche Verlegung) | |
Umgebungstemperatur (Verlegung) | -20 °C ... 60 °C |
Umgebungstemperatur (Lagerung/Transport) | -50 °C ... 70 °C |
China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
---|---|
Keine Gefahrstoffe über den Grenzwerten |
