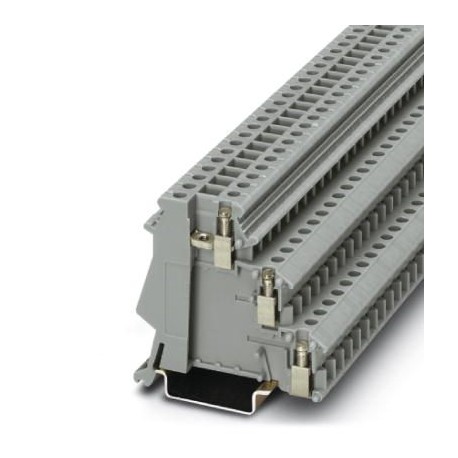

DIK 1,5 2715966 PHOENIX CONTACT Initiatoren-/Aktorenklemme, Querschnitt: 0,2 mm² 4 mm², AWG: 24 12, Anschlus.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DIK 1,5 2715966 PHOENIX CONTACT Initiatoren-/Aktorenklemme, Querschnitt: 0,2 mm² 4 mm², AWG: 24 12, Anschlus..

DIK 1,5

2715966

PHOENIX_CONTACT

50

Verfügbar

Schiff am heute

Initiatoren-/Aktorenklemme, Querschnitt: 0,2 mm² - 4 mm², AWG: 24 - 12, Anschlussart: Schraubanschluss, Breite: 6,2 mm, Farbe: grau, Montageart: NS 35/7,5, NS 35/15

Mehr Infos


Kabelschuhen Pressen Presszange

CLIPLINE 1 Reihenklemmen - PHOENIX CONTACT

Universal rail terminal screen UK and SK - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
50+2,29 €
100+2,23 €
150+2,20 €
200+2,18 €
300+2,16 €
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Allgemein

Anzahl der Etagen3
Anzahl der Anschlüsse3
Nennquerschnitt2,5 mm²
Farbegrau
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V2

Allgemein

Bemessungsstoßspannung4 kV
Verschmutzungsgrad3
ÜberspannungskategorieIII
IsolierstoffgruppeI
Anschluss gemäß NormIEC 60947-7-1
Nennstrom IN24 A
Belastungsstrom maximal26 A (bei 4 mm² Leiterquerschnitt)
Nennspannung UN250 V
Offene Seitenwandnein
Polzahl1
Prüfspezifikation BerührschutzDIN EN 50274 (VDE 0660-514):2002-11
Handrückensicherheitgewährleistet
Fingersicherheitgewährleistet
Ergebnis StoßspannungsprüfungPrüfung bestanden
Stoßspannungsprüfung Sollwert4,8 kV
Ergebnis StehwechselspannungsprüfungPrüfung bestanden
Stehwechselspannung Sollwert1,5 kV
Prüfung der mechanischen Festigkeit von Klemmstellen (5maliger Leiteranschluss)Prüfung bestanden
Ergebnis BiegeprüfungPrüfung bestanden
Biegeprüfung Rotationsgeschwindigkeit10 U/min
Biegeprüfung Umdrehungen135
Biegeprüfung Leiterquerschnitt/Gewicht4 mm² / 0,9 kg
Ergebnis ZugprüfungPrüfung bestanden
Zugprüfung Leiterquerschnitt4 mm²
Zugkraft Sollwert120 N
Festsitz auf BefestigungsauflageNS 35
Ergebnis SpannungsfallprüfungPrüfung bestanden
Anforderung SpannungsfallU1 ≤ 3,2 mV; U2 ≤ 1,5 x U1
Ergebnis ErwärmungsprüfungPrüfung bestanden

Maße

Breite6,2 mm
Länge55 mm
Höhe NS 35/7,554,5 mm
Höhe NS 35/1562 mm

Anschlussdaten

AnschlussartSchraubanschluss
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max4 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max12
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max2,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:2,5 mm²
Leiterquerschnitt mit Einlegebrücke starr max4 mm²
Leiterquerschnitt mit Einlegebrücke flexibel max.2,5 mm²
2 Leiter gleichen Querschnitts starr min0,2 mm²
2 Leiter gleichen Querschnitts starr max1 mm²
2 Leiter gleichen Querschnitts flexibel min0,2 mm²
2 Leiter gleichen Querschnitts flexibel max1 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min0,25 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max1 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max1 mm²
Leiterquerschnitt mit Einlegebrücke starr max4 mm²
Leiterquerschnitt mit Einlegebrücke flexibel max.2,5 mm²
Abisolierlänge8 mm
LehrdornA3
SchraubengewindeM3
Anzugsdrehmoment min0,5 Nm
Anzugsdrehmoment max0,6 Nm
