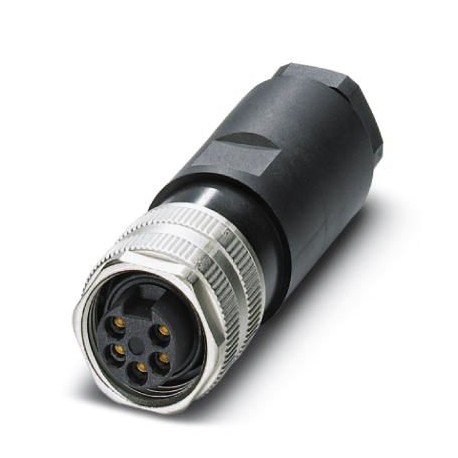

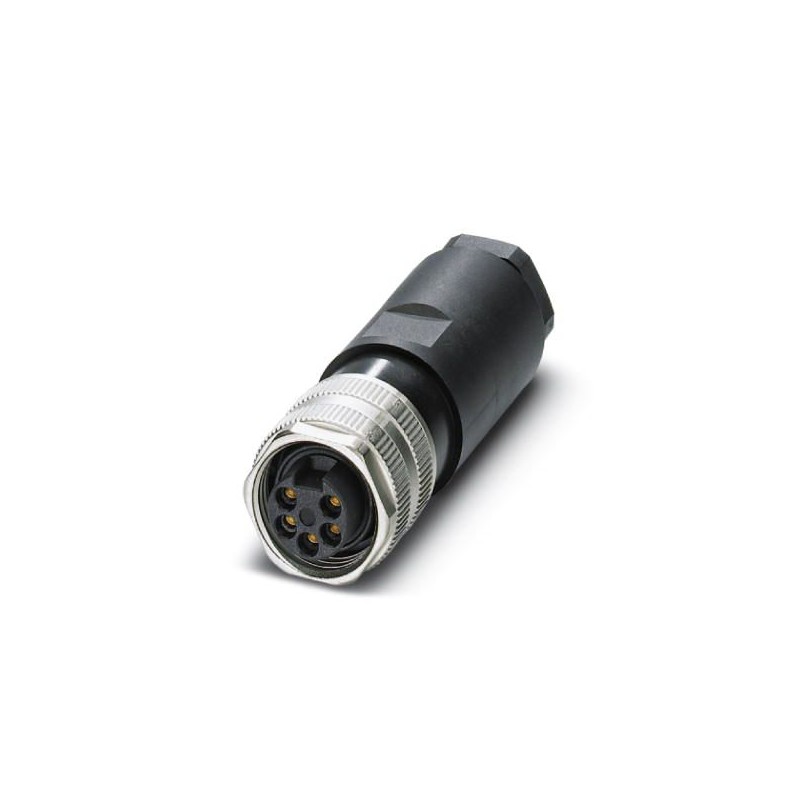

SACC-MINFS-5CON-PG16 1559071 PHOENIX CONTACT Steckverbinder
SACC-MINFS-5CON-PG16
1559071
PHOENIX_CONTACT
Steckverbinder
Steckverbinder, Universal, 5-polig, Buchse gerade 7/8"-16UNF, codiert A, Schraubanschluss, Rändelmaterial: Zinkdruckguss, vernickelt, Pg16 Kabelverschraubung, Kabeldurchmesser 12 mm ... ca. 14 mm
Steckverbinder > Rundsteckverbinder, feldkonfektionierbar (Industriesteckverbinder)
Kabel, Stecker, Boxen und QUICKON
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1559071 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Katalogseite | Seite 25 (C-2-2017) |
| GTIN | 4046356300025 |
| Gewicht pro Stück (exklusive Verpackung) | 54,370 g |
| Gewicht pro Stück (inklusive Verpackung) | 56,050 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | DE (Deutschland) |
Maße
| Gehäusedurchmesser | 27 mm |
|---|---|
| Länge | 86 mm |
| Leitungsaußendurchmesser | 12 mm ... 14 mm |
| Abisolierlänge der Ummantelung | 30 mm |
| Abisolierlänge der Einzelader | 7 mm |
Allgemein
| Bemessungsstrom bei 40 °C | 9 A |
|---|---|
| Bemessungsspannung | 300 V |
| Polzahl | 5 |
| Farbe Griffbereich | schwarz |
| Isolationswiderstand | ≥ 100 MΩ |
| Kodierung | A - Standard |
| Statusanzeige | Nein |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Anschlussart | Schraubanschluss |
| Leiterquerschnitt | 0,34 mm² ... 1,5 mm² (ohne Aderendhülse) |
| 0,34 mm² ... 1,5 mm² (mit Aderendhülse) | |
| 0,34 mm² ... 1,5 mm² (starr) | |
| Leiterquerschnitt AWG | 22 ... 16 (ohne Aderendhülse) |
| 22 ... 16 (mit Aderendhülse) | |
| Steckzyklen | ≥ 100 |
| Anzugsdrehmoment | 0,8 Nm (7/8"-Steckverbinder) |
| 0,4 Nm (Schraubklemmen) | |
| 1 Nm ... 1,4 Nm (Druckschraube) | |
| Steckereinsatz mit Tüllengehäuse bis zum Anschlag verschrauben | |
| Montagehinweis | Die Adern können sowohl mit als auch ohne Aderendhülsen angeschlossen werden |
Material
| Brennbarkeitsklasse nach UL 94 | HB |
|---|---|
| Material Kontakt | CuZn |
| Material Kontaktoberfläche | Au |
| Material Kontaktträger | PUR / PA 6.6 |
| Material Griffkörper | PBT |
| Material Rändel | Zinkdruckguss, vernickelt |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 25 Jahre; |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440104eCl@ss 8.027440104eCl@ss 9.027440102
| Merkmal | Wert |
|---|---|
| Kontaktausführung (EF001587) | sonstige |
| Anzahl der Datenkontakte (EF012232) | 0 |
| Anzahl der Leistungskontakte (EF012216) | 0 |
| Anzahl der Steuerkontakte (EF012217) | 5 |
| Ausführung des Gehäuses (EF006980) | gerade |
| Bemessungsstrom In (EF008250) | 9 A |
| Umgebungstemperatur (EF002386) | -25 °C |
| Bemessungsspannung (EF000228) | 300 V |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 3 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.34 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.34 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.34 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0.34 mm² |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Werkstoff der Kontaktbeschichtung (EF004020) | Gold |
| Werkstoff des Gehäuses (EF001596) | sonstige |
| Beschichtung Gehäuse (EF001601) | sonstige |
| Werkstoff des Gewinderings (EF012304) | sonstige |
| Art der Verriegelung (EF000208) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | HB |
| Mit Schutzleiter (EF007468) | Nein |
| Schutzart (IP), montiert (EF007466) | IP67 |
| Min. Anzahl der Steckzyklen (EF012212) | 100 |
| Geschirmt (EF000881) | Nein |
| Mit Statusanzeige (EF001602) | Nein |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1559071-SACC-MINFS-5CON-PG16 | 137 Kbytes |
|
