PHOENIX_CONTACTKabel, Stecker, Boxen und QUICKONSACC-M 8MS-4PCON 1506765 PHOENIX CONTACT Steckverbinder

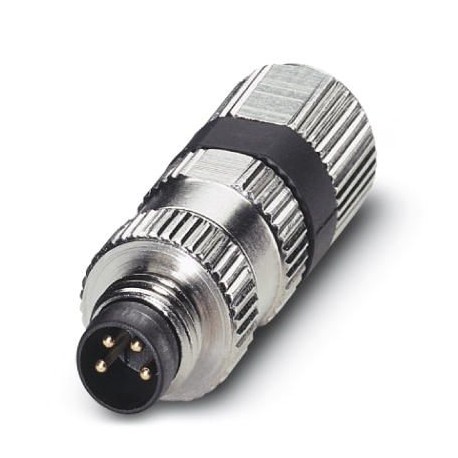

PHOENIX_CONTACT SACC-M 8MS-4PCON 1506765 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SACC-M 8MS-4PCON 1506765 PHOENIX CONTACT Steckverbinder

Artikel-Nr.: SACC-M 8MS-4PCON

Code: 1506765

Hersteller: PHOENIX_CONTACT

Beschreibung:

Steckverbinder
Steckverbinder, Universal, 4-polig, M8 Stecker, A-kodiert, Piercecon® Schnellstecker, Rändelmaterial: Messing, vernickelt, Kabelaußendurchmesser 3 mm... 5 mm

Kategorien:

  • Steckverbinder > Rundsteckverbinder, feldkonfektionierbar (Industriesteckverbinder)
  • PHOENIX_CONTACT > Kabel, Stecker, Boxen und QUICKON

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 25,23 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel1506765
Verpackungseinheit1 STK
VerkaufsschlüsselC1 - Sensor-Aktor-Kabel
HinweisAuftragsgebundene Fertigung (keine Rücknahme)
KatalogseiteSeite 69 (PC-2011)
GTIN4017918892685
Gewicht pro Stück (exklusive Verpackung)16,400 g
Gewicht pro Stück (inklusive Verpackung)16,700 g
Zolltarifnummer85366990
HerkunftslandDE (Deutschland)

Maße

Schlüsselweite Überwurfmutter11 mm
Gehäusedurchmesser12 mm
Länge35,4 mm
Leitungsaußendurchmesser3 mm ... 5 mm
Abisolierlänge der Ummantelung35 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 85 °C (Stecker/Buchse)
SchutzartIP68

Allgemein

Bemessungsstrom bei 40 °C4 A
Bemessungsspannung30 V AC
30 V DC
Polzahl4
Isolationswiderstand≥ 100 MΩ
KodierungA - Standard
Normen/BestimmungenM8-Steckverbinder IEC 61076-2-104
StatusanzeigeNein
ÜberspannungskategorieII
Verschmutzungsgrad3
AnschlussartPiercecon®-Schnellanschluss
Leiterquerschnitt0,14 mm² ... 0,38 mm² (flexibel)
Leiterquerschnitt AWG22 ... 26 (flexibel)
Aderdurchmesser inkl. Isolation1 mm ... 1,3 mm (schwarze Aderklemmung für 0,14 mm² ... 0,25 mm²)
1,3 mm ... 1,6 mm (weiße Aderklemmung für 0,25 mm² ... 0,38 mm²)
Steckzyklen≥ 100
Anzugsdrehmoment0,5 Nm (Druckmutter mit Tüllengehäuse)
0,8 Nm (Steckereinsatz mit Tüllengehäuse)
0,2 Nm (M8-Rändel)

Material

Brennbarkeitsklasse nach UL 94V0
Material KontaktCuZn
Material KontaktoberflächeNi/Au
Material KontaktträgerPA 6.6
Material GriffkörperPA 6.6
Material RändelMessing, vernickelt
Material DichtungNBR

Normen und Bestimmungen

NormbezeichnungM8-Steckverbinder
Normen/BestimmungenIEC 61076-2-104
Brennbarkeitsklasse nach UL 94V0

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"

Klassifikationen

ETIM for 1506765 Steckverbinder (EC002635)

MerkmalsnameKontaktausführung (EF001587)
Merkmalswertsonstige
MerkmalsnameDurchmesser des Steckverbinders (EF007496)
Merkmalswert12.02 mm
MerkmalsnameAnzahl der Datenkontakte (EF012232)
Merkmalswert0
MerkmalsnameAnzahl der Leistungskontakte (EF012216)
Merkmalswert0
MerkmalsnameAnzahl der Steuerkontakte (EF012217)
Merkmalswert4
MerkmalsnameFür Kabelaußendurchmesser (EF009475)
Merkmalswert3 mm
MerkmalsnameAusführung des Gehäuses (EF006980)
Merkmalswertgerade
MerkmalsnameBemessungsstrom In (EF008250)
Merkmalswert4 A
MerkmalsnameUmgebungstemperatur (EF002386)
Merkmalswert-25 °C
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert30 V
MerkmalsnameÜberspannungskategorie (EF006785)
MerkmalswertII
MerkmalsnameVerschmutzungsgrad (EF006786)
Merkmalswert3
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341)
Merkmalswert0.14 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339)
Merkmalswert0.14 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt eindrähtig (EF007337)
Merkmalswert0.14 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt mehrdrähtig (EF007343)
Merkmalswert0.14 mm²
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertDurchdringanschluss
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
MerkmalswertNickel
MerkmalsnameWerkstoff des Gehäuses (EF001596)
MerkmalswertKunststoff
MerkmalsnameBeschichtung Gehäuse (EF001601)
Merkmalswertsonstige
MerkmalsnameWerkstoff des Gewinderings (EF012304)
Merkmalswertsonstige
MerkmalsnameArt der Verriegelung (EF000208)
Merkmalswertsonstige
MerkmalsnameBrennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521)
MerkmalswertV0
MerkmalsnameMit Schutzleiter (EF007468)
MerkmalswertNein
MerkmalsnameSchutzart (IP), montiert (EF007466)
MerkmalswertIP68
MerkmalsnameMin. Anzahl der Steckzyklen (EF012212)
Merkmalswert100
MerkmalsnameGeschirmt (EF000881)
MerkmalswertNein
MerkmalsnameMit Statusanzeige (EF001602)
MerkmalswertNein
