PHOENIX_CONTACTSensorkabel und AktorenSAC-4P-3,0-PUR/AD 1438956 PHOENIX CONTACT Sensor-/Aktor-Kabel

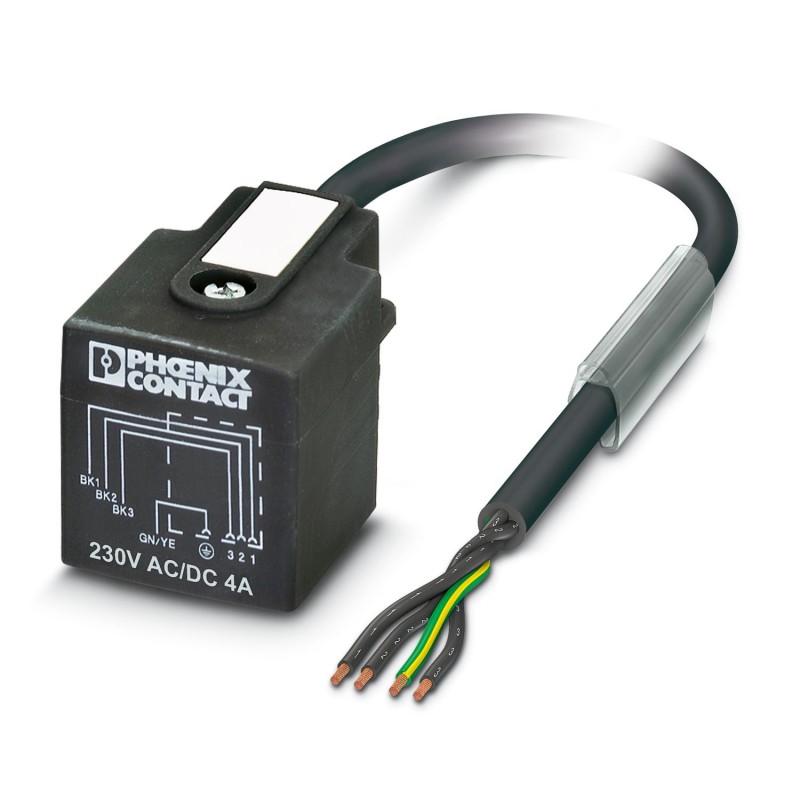

PHOENIX_CONTACT SAC-4P-3,0-PUR/AD 1438956 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SAC-4P-3,0-PUR/AD 1438956 PHOENIX CONTACT Sensor-/Aktor-Kabel

Artikel-Nr.: SAC-4P-3,0-PUR/AD

Code: 1438956

Hersteller: PHOENIX_CONTACT

Beschreibung:

Sensor-/Aktor-Kabel
Sensor-/Aktorleitung, 4-polig halogenfrei, freies Kabelende, auf AD-Ventilstecker, Kabellänge: 3 m
Sensor-/Aktor-Kabel, 4-polig, PUR halogenfrei, schwarzgrau RAL 7021, freies Leitungsende, auf Ventilstecker AD (Druckschalter), Beschaltung: unbeschaltet, Kabellänge: 3 m

Kategorien:

  • Sensoren > Konfektioniertes Sensor-Aktor-Kabel
  • PHOENIX_CONTACT > Sensorkabel und Aktoren

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 14,93 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Technische Daten
Artikeleigenschaften
ProdukttypSensor-/Aktor-Kabel mit Ventilsteckern
AnwendungStandard
Polzahl4
Anzahl der Kabelabgänge1
Geschirmtnein
Datenpflegestand
Artikelrevision05
Isolationseigenschaften
ÜberspannungskategorieIII
Verschmutzungsgrad3
Materialangaben
Brennbarkeitsklasse nach UL 94V0
Material Gehäuse VentilsteckerTPU
Material KontaktCuSn
Material Kontakteinsatz VentilsteckerPA 6
Material KontaktoberflächeSn
Elektrische Eigenschaften
Isolationswiderstand≥ 100 MΩ
Nennspannung UN230 V AC
230 V DC
Nennstrom IN4 A
Kennwerte Ventilstecker
BefestigungsschraubenM3 x 29
Signalisierung
Statusanzeigenein
Statusanzeige vorhandenNein
Steckverbinder
Anschluss 1
Bauformfreies Leitungsende
Anschluss 2
BauformVentilstecker AD (Druckschalter)
MaterialCuSn (Kontakt)
Sn (Kontaktoberfläche)
PA 6 (Kontaktträger)
TPU (Gehäuse)
Kabel / Leitung
Leitungslänge3 m
PUR halogenfrei schwarz [PUR]
UL AWM Style20549
Polzahl4
Geschirmtnein
LeitungstypPUR halogenfrei schwarz [PUR]
Leiteraufbau Signalleitung28x 0,15 mm
AWG Signalleitung20
Leitungsquerschnitt4x 0,5 mm²
Aderdurchmesser inklusive Isolierung1,5 mm ±0,05 mm (Signalleitung)
Leitungsaußendurchmesser4,90 mm ±0,2 mm
Außenmantel, MaterialPUR
Außenmantel, Farbeschwarzgrau RAL 7021
Material Leiterblanke Cu-Litze
Material AderisolationPP
Einzelader, Farbeschwarz 1, schwarz 2, schwarz 3, grün/gelb
Gesamtverseilung4 Adern längsverseilt
Leiterwiderstand max.39 Ω/km (bei 20 °C)
Isolationswiderstandmind. 20 MΩ*km
Nennspannung Kabel300 V
Prüfspannung1200 V
Kleinster Biegeradius, fest verlegt25 mm
Kleinster Biegeradius, beweglich verlegt50 mm
Dynamische Belastbarkeit (Biegen)Biegezyklen maximal: 15000000, Biegeradius: 50 mm, Verfahrweg: 0,9 m, Verfahrgeschwindigkeit: 5 m/s, Beschleunigung: 30 m/s²
Flammwidrigkeitnach DIN VDE 0482
nach DIN EN 50265-2-1
Sonstige Beständigkeitweitgehend ölbeständig
bedingt UV beständig (nach DIN EN ISO 4892-2-A)
Umgebungstemperatur (Betrieb)-40 °C ... 80 °C (Kabel, feste Verlegung)
-20 °C ... 80 °C (Kabel, bewegliche Verlegung)
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
SchutzartIP65
IP67
Umgebungstemperatur (Betrieb)-20 °C ... 85 °C (Ventilstecker)
Normen und Bestimmungen
Ventilsteckverbinder
NormbezeichnungVentilsteckverbinder
Normen/BestimmungenEN 175301-803

ETIM for 1438956 Sensoren (EC001855)

MerkmalsnamePolzahl (EF001391)
Merkmalswert4
MerkmalsnameAusführung elektrischer Anschluss, feldseitig (EF005525)
Merkmalswertsonstige
MerkmalsnameAnordnung der Kabelzuführung, feldseitig (EF005928)
Merkmalswertsonstige
MerkmalsnameAusführung elektrischer Anschluss, gehäuseseitig (EF005524)
Merkmalswertsonstige
MerkmalsnameAnordnung der Kabelzuführung, gehäuseseitig (EF005927)
Merkmalswertsonstige
MerkmalsnameKabellänge (EF000536)
Merkmalswert3 m
MerkmalsnameWerkstoff des Kabelmantels (EF004136)
Merkmalswertsonstige
MerkmalsnameHalogenfrei (EF000025)
MerkmalswertJa
MerkmalsnameFarbe des Kabelmantels (EF008249)
Merkmalswertsonstige
MerkmalsnameMit LED-Anzeige (EF005950)
MerkmalswertNein
MerkmalsnameGeschirmt (EF000881)
MerkmalswertNein
MerkmalsnameStrahlenvernetzt (EF004115)
MerkmalswertNein
MerkmalsnameWerkstoff des Kontaktgrundkörpers (EF008248)
MerkmalswertCuSn
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
Merkmalswertsonstige
MerkmalsnameZul. Kabelaußentemperatur nach Montage ohne Erschütterung (EF001686)
Merkmalswert-40 °C
MerkmalsnameZul. Kabelaußentemperatur bei Montage/Handling (EF001685)
Merkmalswert-20 °C
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert230 V
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP65
