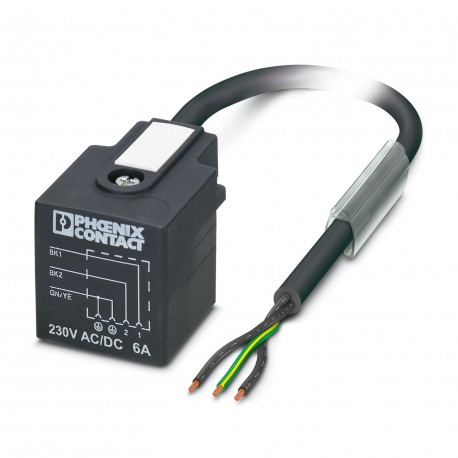

SAC-3P- 5,0-PUR/A 1402984 PHOENIX CONTACT Sensor-/Aktor-Kabel
SAC-3P-5,0-PUR/A
1402984
PHOENIX_CONTACT
Sensor-/Aktor-Kabel
Sensor-/Aktorleitung, 3-polig halogenfrei, freies Leitungsende, auf Ventilstecker A, Kabellänge: 5 m
Sensor-/Aktor-Kabel, 3-polig, PUR halogenfrei, schwarzgrau RAL 7021, freies Leitungsende, auf Ventilstecker A, Beschaltung: unbeschaltet, Kabellänge: 5 m
Sensoren > Konfektioniertes Sensor-Aktor-Kabel
Sensorkabel und Aktoren
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Produkttyp | Sensor-/Aktor-Kabel mit Ventilsteckern |
| Anwendung | Standard |
| Polzahl | 3 |
| Anzahl der Kabelabgänge | 1 |
| Geschirmt | nein |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Material Dichtung | TPU |
| Material Gehäuse Ventilstecker | TPU |
| Material Kontakt | CuSn |
| Material Kontakteinsatz Ventilstecker | PA 6.6 |
| Material Kontaktoberfläche | Sn |
| Isolationswiderstand | ≥ 100 MΩ |
| Nennspannung UN | 230 V AC |
| 230 V DC | |
| Nennstrom IN | 6 A |
| Kennwerte Ventilstecker | |
| Befestigungsschrauben | M3 x 29 |
| Statusanzeige | nein |
| Statusanzeige vorhanden | Nein |
| Anschluss 1 | |
| Bauform | freies Leitungsende |
| Anschluss 2 | |
| Bauform | Ventilstecker A |
| Material | CuSn (Kontakt) |
| Sn (Kontaktoberfläche) | |
| PA 6.6 (Kontaktträger) | |
| TPU (Gehäuse) | |
| Leitungslänge | 5 m |
| PUR halogenfrei schwarz [PUR] | |
| Maßzeichnung |  |
| Leitungsgewicht | 30 kg/km |
| UL AWM Style | 20549 |
| Polzahl | 3 |
| Geschirmt | nein |
| Leitungstyp | PUR halogenfrei schwarz [PUR] |
| Leiteraufbau Signalleitung | 28x 0,15 mm |
| AWG Signalleitung | 20 |
| Leitungsquerschnitt | 3x 0,5 mm² |
| Aderdurchmesser inklusive Isolierung | 1,5 mm ±0,05 mm (Signalleitung) |
| Leitungsaußendurchmesser | 4,50 mm ±0,2 mm |
| Außenmantel, Material | PUR |
| Außenmantel, Farbe | schwarzgrau RAL 7021 |
| Material Leiter | blanke Cu-Litze |
| Material Aderisolation | PP |
| Einzelader, Farbe | schwarz 1, schwarz 2, grün/gelb |
| Gesamtverseilung | 3 Adern längsverseilt |
| Leiterwiderstand max. | 39 Ω/km (bei 20 °C) |
| Isolationswiderstand | min. 20 MΩ*km |
| Nennspannung Kabel | ≤ 300 V |
| Prüfspannung | ≥ 1200 V |
| Mindestbiegeradius, fest verlegt | 5 x D |
| Mindestbiegeradius, flexibel verlegt | 10 x D |
| Kleinster Biegeradius, fest verlegt | 22,5 mm |
| Kleinster Biegeradius, beweglich verlegt | 45 mm |
| Dynamische Belastbarkeit (Biegen) | Biegezyklen maximal: 15000000, Biegeradius: 50 mm, Verfahrweg: 0,9 m, Verfahrgeschwindigkeit: 5 m/s, Beschleunigung: 30 m/s² |
| Halogenfreiheit | nach DIN VDE 0472 Teil 815 |
| Flammwidrigkeit | nach DIN VDE 0482 |
| nach DIN EN 50265-2-1 | |
| Ölbeständigkeit | nach DIN EN 60811-2-1 |
| Sonstige Beständigkeit | weitgehend ölbeständig |
| bedingt UV beständig (nach DIN EN ISO 4892-2-A) | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (Kabel, feste Verlegung) |
| -20 °C ... 80 °C (Kabel, bewegliche Verlegung) | |
| Umgebungsbedingungen | |
| Schutzart | IP65 |
| IP67 | |
| Umgebungstemperatur (Betrieb) | -20 °C ... 85 °C (Ventilstecker) |
| -40 °C ... 80 °C (Kabel, feste Verlegung) | |
| -15 °C ... 80 °C (Kabel, bewegliche Verlegung) | |
| Ventilsteckverbinder | |
| Normbezeichnung | Ventilsteckverbinder |
| Normen/Bestimmungen | EN 175301-803 |
| Merkmal | Wert |
|---|---|
| Polzahl (EF001391) | 3 |
| Ausführung elektrischer Anschluss, feldseitig (EF005525) | sonstige |
| Anordnung der Kabelzuführung, feldseitig (EF005928) | sonstige |
| Ausführung elektrischer Anschluss, gehäuseseitig (EF005524) | sonstige |
| Anordnung der Kabelzuführung, gehäuseseitig (EF005927) | sonstige |
| Kabellänge (EF000536) | 5 m |
| Werkstoff des Kabelmantels (EF004136) | sonstige |
| Halogenfrei (EF000025) | Ja |
| Farbe des Kabelmantels (EF008249) | sonstige |
| Mit LED-Anzeige (EF005950) | Nein |
| Geschirmt (EF000881) | Nein |
| Strahlenvernetzt (EF004115) | Nein |
| Werkstoff des Kontaktgrundkörpers (EF008248) | CuSn |
| Werkstoff der Kontaktbeschichtung (EF004020) | sonstige |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung (EF001686) | -40 °C |
| Zul. Kabelaußentemperatur bei Montage/Handling (EF001685) | -20 °C |
| Bemessungsspannung (EF000228) | 230 V |
| Schutzart (IP) (EF005474) | IP65 |
