PHOENIX_CONTACTSensorkabel und AktorenSAC-3P-10,0-PUR/C 1400641 PHOENIX CONTACT Sensor-/Aktor-Kabel

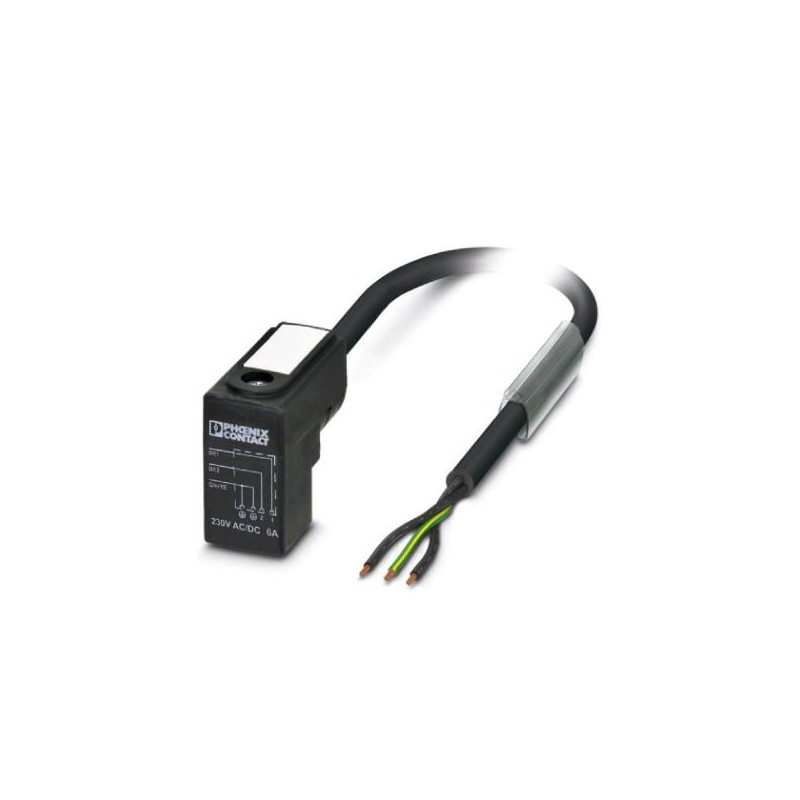

PHOENIX_CONTACT SAC-3P-10,0-PUR/C 1400641 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

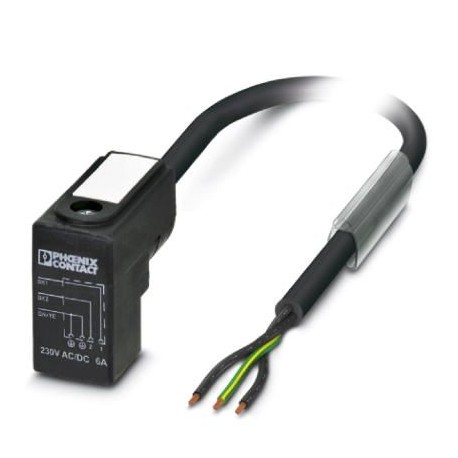

SAC-3P-10,0-PUR/C 1400641 PHOENIX CONTACT Sensor-/Aktor-Kabel

Artikel-Nr.: SAC-3P-10,0-PUR/C

Code: 1400641

Hersteller: PHOENIX_CONTACT

Artikel auf Anfrage, das gebe keine Rückkehr.

Beschreibung:

Sensor-/Aktor-Kabel
Sensor-/Aktorleitung, 3-polig halogenfrei, freies Kabelende, auf C-Ventilstecker (8mm), Kabellänge: 10 m

Kategorien:

  • Sensoren > Konfektioniertes Sensor-Aktor-Kabel
  • PHOENIX_CONTACT > Sensorkabel und Aktoren

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 25,35 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 4-5 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel1400641
Verpackungseinheit1 STK
VerkaufsschlüsselC1 - Sensor-Aktor-Kabel
HinweisAuftragsgebundene Fertigung (keine Rücknahme)
KatalogseiteSeite 244 (C-2-2017)
GTIN4046356513128
Gewicht pro Stück (exklusive Verpackung)306,500 g
Gewicht pro Stück (inklusive Verpackung)306,500 g
Zolltarifnummer85444290
HerkunftslandPL (Polen)

Maße

Kabellänge10 m
Zentralschraube VentilsteckerM2,5 x 27,5

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-20 °C ... 85 °C (Ventilstecker)
SchutzartIP65
IP67

Allgemein

Bemessungsstrom bei 40 °C6 A
Bemessungsspannung230 V AC
230 V DC
Polzahl3
Farbe Griffbereichschwarz
Isolationswiderstand≥ 100 MΩ
Normen/BestimmungenVentilsteckverbinder EN 175301-803
StatusanzeigeNein
Schutzschaltung/-Bauteilunbeschaltet
ÜberspannungskategorieIII
Verschmutzungsgrad3
Anzugsdrehmoment0,6 Nm (Ventilsteckverbinder)

Material

Brennbarkeitsklasse nach UL 94V0
Material Kontakt VentilsteckerCuSn
Material Kontaktoberfläche VentilsteckerSn
Material Kontakteinsatz VentilsteckerPA 6.6
Material Gehäuse VentilsteckerTPU
Material DichtungTPU (Dichtung angespritzt)

Normen und Bestimmungen

NormbezeichnungVentilsteckverbinder
Normen/BestimmungenEN 175301-803
Brennbarkeitsklasse nach UL 94V0

Leitung

KabeltypPUR halogenfrei schwarz
Kabeltyp (Kurzzeichen)PUR
KabelkurzzeichenLi9Y11Y-HF
UL AWM Style20549
Leiterquerschnitt3x 0,5 mm²
AWG Signalleitung20
Leiteraufbau Signalleitung28x 0,15 mm
Aderdurchmesser inkl. Isolierung1,5 mm ±0,05 mm (Signalleitung)
Aderfarbenschwarz 1, schwarz 2, grün/gelb
Gesamtverseilung3 Adern längsverseilt
Außenmantel, Farbeschwarzgrau RAL 7021
Kabelaußendurchmesser D4,5 mm ±0,2 mm
Kleinster Biegeradius, fest verlegt22,5 mm
Anzahl der Biegezyklen15000000
Biegeradius50 mm
Verfahrweg0,9 m
Verfahrgeschwindigkeit5 m/s
Beschleunigung30 m/s²
Außenmantel, MaterialPUR
Material AderisolationPP
Material Leiterblanke Cu-Litze
Isolationswiderstandmin. 20 MΩ*km
Leiterwiderstand39 Ω/km (bei 20 °C)
Nennspannung Leitung≤ 300 V
Prüfspannung Leitung≥ 1200 V
Flammwidrigkeitnach DIN VDE 0482
nach DIN EN 50265-2-1
Halogenfreiheitnach DIN VDE 0472 Teil 815
Sonstige Beständigkeitweitgehend ölbeständig
bedingt UV beständig nach DIN EN ISO 4892-2-A
Umgebungstemperatur (Betrieb)-40 °C ... 80 °C (Kabel, feste Verlegung)
-20 °C ... 80 °C (Kabel, bewegliche Verlegung)

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e
Keine Gefahrstoffe über den Grenzwerten

Klassifikationen

ETIM for 1400641 Sensoren (EC001855)

MerkmalsnamePolzahl (EF001391)
Merkmalswert3
MerkmalsnameAusführung elektrischer Anschluss, feldseitig (EF005525)
Merkmalswertsonstige
MerkmalsnameAnordnung der Kabelzuführung, feldseitig (EF005928)
Merkmalswertsonstige
MerkmalsnameAusführung elektrischer Anschluss, gehäuseseitig (EF005524)
Merkmalswertsonstige
MerkmalsnameAnordnung der Kabelzuführung, gehäuseseitig (EF005927)
Merkmalswertsonstige
MerkmalsnameKabellänge (EF000536)
Merkmalswert10 m
MerkmalsnameWerkstoff des Kabelmantels (EF004136)
Merkmalswertsonstige
MerkmalsnameHalogenfrei (EF000025)
MerkmalswertJa
MerkmalsnameFarbe des Kabelmantels (EF008249)
Merkmalswertsonstige
MerkmalsnameMit LED-Anzeige (EF005950)
MerkmalswertNein
MerkmalsnameGeschirmt (EF000881)
MerkmalswertNein
MerkmalsnameStrahlenvernetzt (EF004115)
MerkmalswertNein
MerkmalsnameWerkstoff des Kontaktgrundkörpers (EF008248)
MerkmalswertCuSn
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
Merkmalswertsonstige
MerkmalsnameZul. Kabelaußentemperatur nach Montage ohne Erschütterung (EF001686)
Merkmalswert-40 °C
MerkmalsnameZul. Kabelaußentemperatur bei Montage/Handling (EF001685)
Merkmalswert-20 °C
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert230 V
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP65
