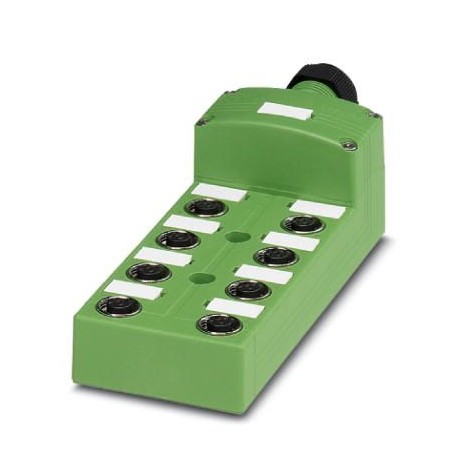

SACB-8/16-C SCO 1516894 PHOENIX CONTACT Sensor-/Aktor-Box
SACB-8/16-C SCO
1516894
PHOENIX_CONTACT
Sensor-/Aktor-Box
Sensor-/Aktor-Box, Anwendung: Standard, Anschlussart: SPEEDCON M12 Metall-Dose, Anzahl Steckstationen: 8, Polzahl: 5, Codierung: A - Standard, Belegung Steckplätze: Doppelt, Statusanzeige: Nein, Universal; Hauptkabelanschluss: 180° Steckverschraubung, Schirmung: Nein
Sensoren > Passiver Sensor-/Aktor-Verteiler (ohne Leitung)
Kabel, Stecker, Boxen und QUICKON
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1516894 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 270 (C-2-2017) |
| GTIN | 4017918967628 |
| Gewicht pro Stück (exklusive Verpackung) | 348,500 g |
| Gewicht pro Stück (inklusive Verpackung) | 375,800 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | PL (Polen) |
Allgemein
| Bemessungsspannung | 120 V |
|---|---|
| Betriebsspannung maximal Umax | 135 V |
| Strombelastbarkeit je E/A-Signal | 2 A |
| Strombelastbarkeit je Steckplatz | 4 A |
| Bemessungsstrom gesamt | 10 A |
| 2x 8 A (bei Potenzialtrennung) | |
| Polzahl | 5 |
| Anzahl der Steckplätze | 8 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Anschlussart Sensor/Aktor | M12-SPEEDCON-Buchse |
| Hinweis | Für Details der verwendeten Leiterplattenstecker siehe technische Daten des Artikels MC 1,5/10-STF-3,5 - 1847204 |
Stammleitungsdaten/-anschlussdaten
| Anschlussart | Steckbarer Schraubanschluss |
|---|---|
| Leiterquerschnitt min (Signal) | 0,14 mm² |
| Leiterquerschnitt max (Signal) | 1,5 mm² |
| Leiterquerschnitt AWG min (Signal) | 26 |
| Leiterquerschnitt AWG max (Signal) | 16 |
| Abisolierlänge (Signal) | 7 mm |
| Leiterquerschnitt min (Energie) | 0,14 mm² |
| Leiterquerschnitt max (Energie) | 1,5 mm² |
| Leiterquerschnitt AWG min (Energie) | 26 |
| Leiterquerschnitt AWG max (Energie) | 16 |
| Leitungsaußendurchmesser min | 7 mm |
| Leitungsaußendurchmesser max | 12 mm |
| Abmantellänge | 50 mm (Stammleitung) |
| Anzugdrehmoment-Deckelschraube | 0,35 Nm |
| Anzugsdrehmoment-Überwurfmutter | 2,5 Nm |
| Anzugdrehmoment Steckplatz Sensor-/Aktor-Leitung | 0,4 Nm |
| Anzugdrehmoment Montageschraube für Gehäusebefestigung | 0,5 Nm |
Materialangaben
| Material Gehäuse | PBT |
|---|---|
| Material Vergussmasse | PUR |
| Material Kontakt | Cu-Legierung |
| Material Kontaktoberfläche | vergoldet |
| Material Kontaktträger | PA |
| Material Kontakt Stammkabelseite | Cu-Legierung |
| Material Kontaktoberfläche Stammkabelseite | vergoldet |
| Material Kontaktträger Stammkabelseite | PA 6.6 V0 |
| Material Gewindehülse | Zink-Druckguss |
| Material Gewindehülseoberfläche | vernickelt |
| Material O-Ring | NBR |
Anschlussbelegung
| Steckplatz/Pol = Aderfarbe oder Anschluss | 1 / 4 (A) = 1 / 4 |
|---|---|
| 1 / 2 (B) = 1 / 2 | |
| 2 / 4 (A) = 2 / 4 | |
| 2 / 2 (B) = 2 / 2 | |
| 3 / 4 (A) = 3 / 4 | |
| 3 / 2 (B) = 3 / 2 | |
| 4 / 4 (A) = 4 / 4 | |
| 4 / 2 (B) = 4 / 2 | |
| 5 / 4 (A) = 5 / 4 | |
| 5 / 2 (B) = 5 / 2 | |
| 6 / 4 (A) = 6 / 4 | |
| 6 / 2 (B) = 6 / 2 | |
| 7 / 4 (A) = 7 / 4 | |
| 7 / 2 (B) = 7 / 2 | |
| 8 / 4 (A) = 8 / 4 | |
| 8 / 2 (B) = 8 / 2 | |
| 1-8 / 1 (+ 120 V) = UN | |
| 1-8 / 3 (0 V) = 0 V | |
| 1-8 / 5 (PE) = PE |
Normen und Bestimmungen
| Normbezeichnung | M12-Steckverbinder |
|---|---|
| Normen/Bestimmungen | IEC 61076-2-101 |
| Anschluss gemäß Norm | CUL |
| Brennbarkeitsklasse nach UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127250300eCl@ss 6.027279200eCl@ss 7.027279219eCl@ss 8.027279219eCl@ss 9.027440108
| Merkmal | Wert |
|---|---|
| Anschließbarer Leiterquerschnitt (EF008200) | 0.14 mm² |
| Kabelaußendurchmesser für Kabelverschraubung (EF007302) | 7 mm |
| Anzahl der Sensor-/Aktor-Steckplätze (EF006939) | 8 |
| Anzahl der Kanäle pro Steckplatz (EF006885) | 2 |
| Ausführung der Abgänge für Sensor-/Aktorleitungen (EF006972) | M12 |
| Polzahl der Sensor-/Aktor-Steckplätze (EF007402) | 5 |
| Betriebsspannung (EF003983) | 120 V |
| Max. Strombelastbarkeit pro E/A-Signal (EF004037) | 10 A |
| Max. Summenstrom (EF004039) | 10 A |
| Werkstoff der Kontaktbeschichtung (EF004020) | sonstige |
| Mit LED-Anzeige (EF005950) | Nein |
| Mit Potentialtrennung (EF003272) | Ja |
| Anschluss für NPN-Sensoren (EF006817) | Ja |
| Betriebstemperatur (EF002393) | -30 °C |
| Schutzart (IP) (EF005474) | IP65 |
| Explosionsschutz-Kategorie für Gas (EF003997) | sonstige |
| Explosionsschutz-Kategorie für Staub (EF003998) | sonstige |
| Breite (EF000008) | 58 mm |
| Höhe (EF000040) | 45 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1516894-SACB-8/16-C SCO | 165 Kbytes |
|
