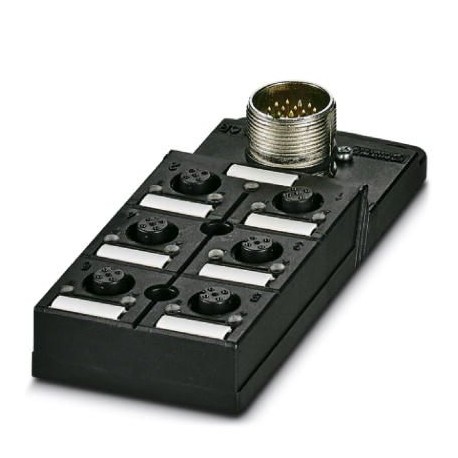

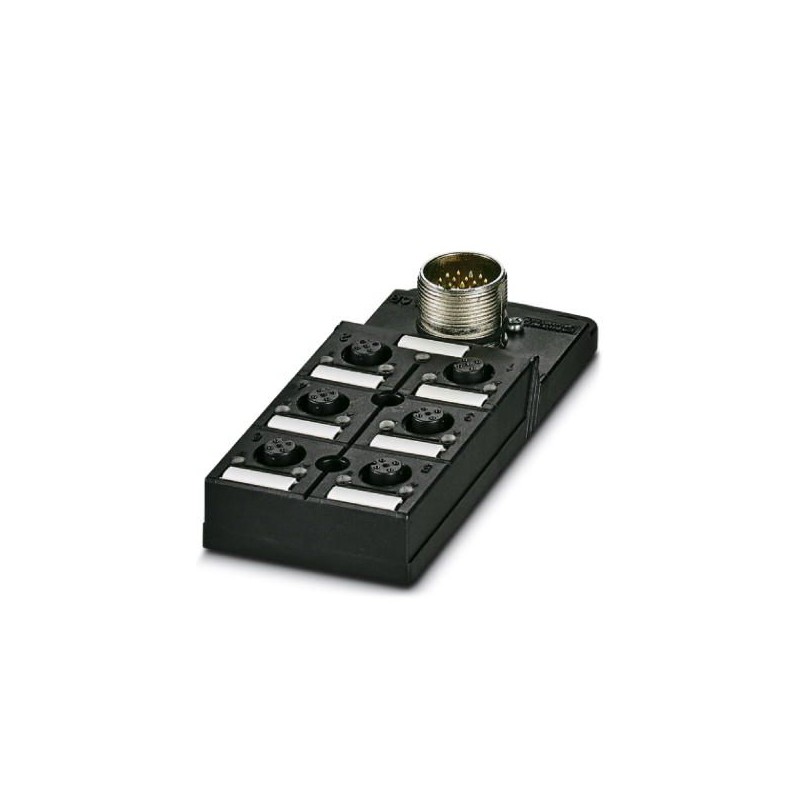

SACB-6/12-L-M23 1692433 PHOENIX CONTACT Sensor-/Aktor-Box, Anwendung: Standard, Anschlussart: M12-Buchse Kun.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SACB-6/12-L-M23 1692433 PHOENIX CONTACT Sensor-/Aktor-Box, Anwendung: Standard, Anschlussart: M12-Buchse Kun..

SACB-6/12-L-M23

1692433

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Sensor-/Aktor-Box, Anwendung: Standard, Anschlussart: M12-Buchse Kunststoff, Anzahl der Steckplätze: 6, Polzahl: 5, Kodierung: A - Standard, Steckplatzbelegung: doppelt, Statusanzeige: Ja, pnp; Stammleitungsanschluss: M23-Steckanschluss 90°, Schirmung: nein

Mehr Infos


Steuerungen SPS

PLUSCON Feldverkabelung - PHOENIX CONTACT

SENSOR / ACTUATOR VERKABELUNGSZUBEHÖR

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Menge Preis
1+$112.65
4+$101.68
8+$98.10
12+$96.42
16+$95.56
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Allgemein

Bemessungsspannung24 V DC
Betriebsspannung maximal Umax30 V DC
Strombelastbarkeit je E/A-Signal2 A
Strombelastbarkeit je Steckplatz4 A
Bemessungsstrom gesamt12 A
Polzahl5
Anzahl der Steckplätze6
Brennbarkeitsklasse nach UL 94V0
Anschlussart Sensor/AktorM12-Buchse

Umgebungsbedingungen

SchutzartIP65
IP67
Umgebungstemperatur (Betrieb)-20 °C ... 75 °C

Lokale Diagnosefunktion

Lokale DiagnoseVersorgungsspannung LED grün
Statusanzeige I/O LED gelb

Stammleitungsdaten/-anschlussdaten

AnschlussartM23-Steckanschluss
Anzugdrehmoment Steckplatz Sensor-/Aktor-Leitung0,4 Nm

Materialangaben

Material GehäusePA
Material KontaktCuSn
Material KontaktoberflächeNi/Au
Material KontaktträgerPA
Material Kontakt StammkabelseiteCu-Legierung
Material Kontaktoberfläche Stammkabelseitevergoldet
Material Kontaktträger StammkabelseitePA
Material GewindehülsePA
Material O-RingNBR

Anschlussbelegung

Steckplatz/Pol = Aderfarbe oder Anschluss1 / 4 (A) = 15
1 / 2 (B) = 7
2 / 4 (A) = 5
2 / 2 (B) = 4
3 / 4 (A) = 16
3 / 2 (B) = 8
4 / 4 (A) = 3
4 / 2 (B) = 14
5 / 4 (A) = 17
5 / 2 (B) = 9
6 / 4 (A) = 2
6 / 2 (B) = 13
1-6 / 1 (+ 24 V) = 19
1-6 / 3 (0 V) = 6
1-6 / 5 (PE) = 12

Datasheet - PDF

Titel: Sprache: Größe: Typ:
PHOENIX CONTACT-1692433-SACB-6/12-L-M23 English 151 Kbytes PHOENIX CONTACT-1692433-SACB-6/12-L-M23
