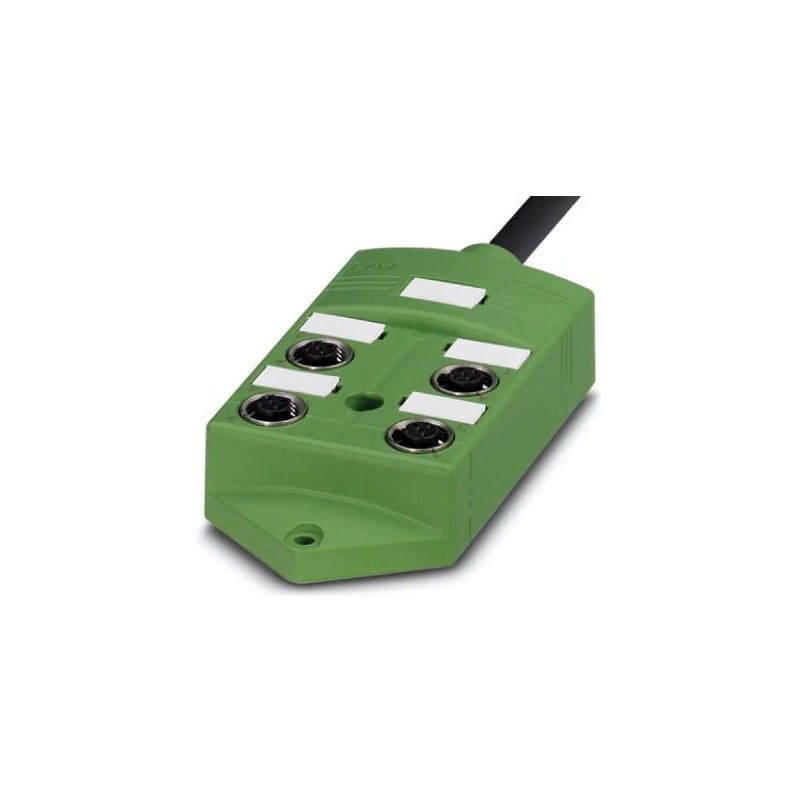

PHOENIX_CONTACT SACB-4/ 8-10,0HPUR SCO 1517217 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

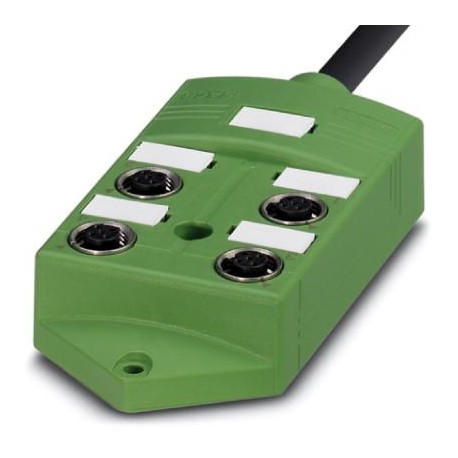

SACB-4/ 8-10,0HPUR SCO 1517217 PHOENIX CONTACT Sensor-/Aktor-Box

Artikel-Nr.: SACB-4/ 8-10,0HPUR SCO

Code: 1517217

Hersteller: PHOENIX_CONTACT

Beschreibung:

Sensor-/Aktor-Box

Kategorien:

  • Sensoren > Passiver Sensor-/Aktor-Verteiler (mit Leitung)
  • PHOENIX_CONTACT > Kabel, Stecker, Boxen und QUICKON

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

ZULETZT ANGESEHEN

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel1517217
Verpackungseinheit1 STK
VerkaufsschlüsselC1 - Sensor-Aktor-Kabel
HinweisAuftragsgebundene Fertigung (keine Rücknahme)
KatalogseiteSeite 270 (C-2-2017)
GTIN4017918967888
Gewicht pro Stück (exklusive Verpackung)1.433,580 g
Gewicht pro Stück (inklusive Verpackung)1.474,000 g
Zolltarifnummer85444290
HerkunftslandPL (Polen)

Allgemein

Bemessungsspannung120 V
Betriebsspannung maximal Umax135 V
Strombelastbarkeit je E/A-Signal2 A
Strombelastbarkeit je Steckplatz4 A
Bemessungsstrom gesamt12 A
Polzahl5
Anzahl der Steckplätze4
Brennbarkeitsklasse nach UL 94V0
Anschlussart Sensor/AktorM12-SPEEDCON-Buchse

Umgebungsbedingungen

SchutzartIP65
IP67
IP69K
Umgebungstemperatur (Betrieb)-30 °C ... 90 °C
-40 °C ... 90 °C (bei fester Verlegung)
-5 °C ... 80 °C (bei beweglicher Verlegung)

Stammleitungsanschlussdaten

AnschlussartFestanschluss
Kabellänge10 m
Anzugdrehmoment Steckplatz Sensor-/Aktor-Leitung0,4 Nm
Anzugdrehmoment Montageschraube für Gehäusebefestigung0,5 Nm

Materialangaben

Material GehäusePBT
Material VergussmassePUR
Material KontaktCu-Legierung
Material Kontaktoberflächevergoldet
Material KontaktträgerPA
Material GewindehülseZink-Druckguss
Material Gewindehülseoberflächevernickelt
Material O-RingNBR

Anschlussbelegung

Steckplatz/Pol = Aderfarbe oder Anschluss1 / 4 (A) = WH
1 / 2 (B) = GY/PK
2 / 4 (A) = GN
2 / 2 (B) = RD/BU
3 / 4 (A) = YE
3 / 2 (B) = WH/GN
4 / 4 (A) = GY
4 / 2 (B) = BN/GN
1-4 / 1 (+ 120 V) = BN
1-4 / 3 (0 V) = BU
1-4 / 5 (PE) = GN/YE

Normen und Bestimmungen

NormbezeichnungM12-Steckverbinder
Normen/BestimmungenIEC 61076-2-101
Anschluss gemäß NormCUL
Brennbarkeitsklasse nach UL 94V0

Leitung

KabeltypPUR halogenfrei schwarz
Kabeltyp (Kurzzeichen)PUR
KabelkurzzeichenLi9Y11Y-HF
Leiterquerschnitt3x 1 mm² (Energieleitung)
8x 0,5 mm² (Signalleitung)
AWG Signalleitung20
AWG Spannungsversorgung17
Leiteraufbau Signalleitung64x 0,10 mm
Leiteraufbau Spannungsversorgung128x 0,10 mm
Aderfarbenbraun, blau, grün/gelb, weiß, grün, gelb, grau, grau/rosa, rot/blau, weiß/grün, braun/grün
GesamtverseilungAdern in Lagen verseilt
Außenmantel, Farbeschwarz RAL 9005
Kabelaußendurchmesser D9,4 mm ±0,2 mm
Kleinster Biegeradius, fest verlegt94 mm
Kleinster Biegeradius, beweglich verlegt94 mm
Anzahl der Biegezyklen1500000
Biegeradius94 mm
Verfahrweg2 m
Verfahrgeschwindigkeit2 m/s
Außenmantel, MaterialPUR
Material AderisolationPP
Material Leiterblanke Cu-Litze
Nennspannung Leitung300 V
Prüfspannung Leitung2000 V
Besondere Eigenschaftensilikonfrei
FlammwidrigkeitDIN EN 50265
Ölbeständigkeitnach VDE 0472 Teil 803
Sonstige Beständigkeitgut beständig gegen Säuren, Laugen und Lösemittel
Umgebungstemperatur (Betrieb)-40 °C ... 90 °C (Kabel, feste Verlegung)
-5 °C ... 80 °C (Kabel, bewegliche Verlegung)

Klassifikationen
