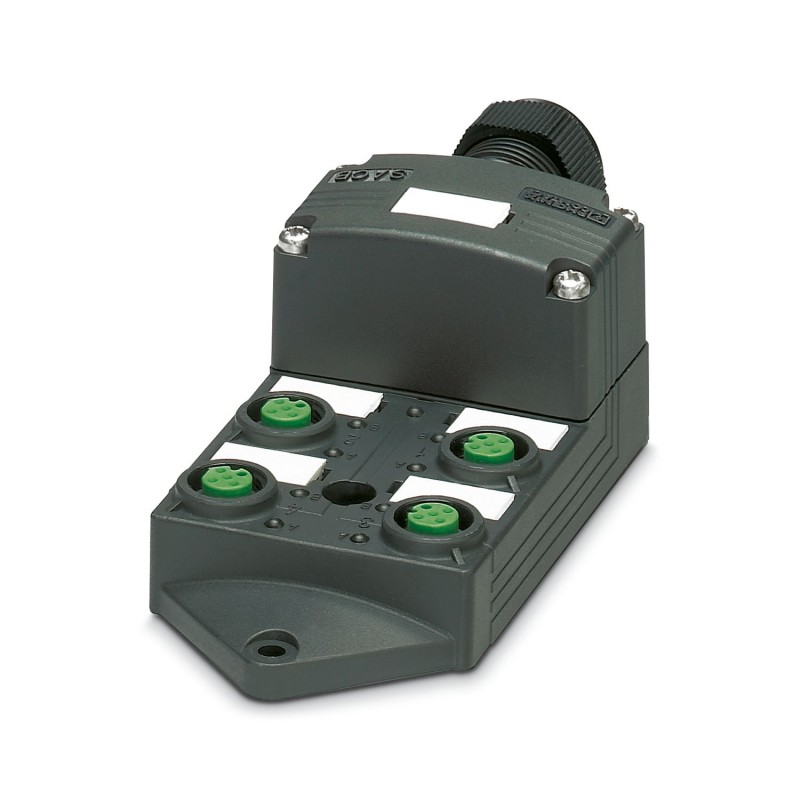

SACB-4/ 4-L-SC SCO P 1452987 PHOENIX CONTACT Sensor-/Aktor-Box, Anwendung: Standard, Anschlussart: M12-SPEED..
SACB-4/ 4-L-SC SCO P
1452987
PHOENIX_CONTACT
Sensor-/Aktor-Box, Anwendung: Standard, Anschlussart: M12-SPEEDCON-Buchse Kunststoff, Anzahl der Steckplätze: 4, Polzahl: 4, Kodierung: A - Standard, Steckplatzbelegung: einfach, Statusanzeige: Ja, pnp; Stammleitungsanschluss: Federkraftanschluss 180°, Schirmung: nein
Sensor-/Aktorbox, Anwendung: Standard, Anschlussart: SPEEDCON M12-Buchse Kunststoff, Anzahl Steckstationen: 4, Polzahl: 4, Codierung: A - Standard, Belegung Steckstationen: einzeln, Statusanzeige: Ja, pnp; Hauptkabelanschluss: Federanschluss 180°, Schirmung: Nein
Sensoren > Passiver Sensor-/Aktor-Verteiler (ohne Leitung)
Kabel, Stecker, Boxen und QUICKON
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Montagehinweis | Beim Anschluss der Signalleitungen an die schwarzen Printklemmen bitte einen Schraubendreher der Größe 0,4 x 2,0 mm verwenden. Es sind nur geringe Betätigungskräfte bei den schwarzen Printklemmen notwendig. Schraubendreher: SZS 0,4X2,0 - 1205202 Größere Schraubendreher oder zu hohe Betätigungskräfte können zur Beschädigung der Printklemmen führen. Bei Verwendung von Aderendhülsen können die Adern ohne Öffnen des Klemmbereiches direkt in die Printklemmen eingeführt werden. |
| Empfehlung | Mit dem Artikel 1412058 SACB-4/ 8-L-PT SCO P ist eine Variante mit gleichem Anschlussquerschnitt für Signale und Energieversorgung von 0,2 mm² ... 1 mm² verfügbar. Diese Sensor-/Aktor-Box mit doppelter Belegung der Steckplätze verfügt außerdem über einen Stammkabelanschluss mit Push-in-Anschlussklemmen. |
| Montagehinweis | ACHTUNG:Beachten Sie beim Verlegen von Leitungen die zulässigen Biegeradien, da durch zu große Biegekräfte die Schutzart gefährdet wird. Fangen Sie vor dem Steckverbinder mechanische Lasten ab, z. B. durch Kabelbinder. |
| Hinweis zur Anwendung | Nicht belegte Steckplätze sind vor Inbetriebnahme zu verschließen. Passende Verschlusselemente finden Sie unter "Zubehör". |
| Produkttyp | Verteilerbox |
| Anwendung | Standard |
| Polzahl | 4 |
| Anzahl der Steckplätze | 4 |
| Kodierung | A |
| LED | ja |
| Lokale Diagnose | |
| Überwachte Funktion | Versorgungsspannung |
| optische Darstellung | LED grün |
| Betriebsspannung maximal Umax | 30 V DC |
| Lokale Diagnose | Versorgungsspannung LED grün |
| Statusanzeige I/O LED gelb | |
| Nennspannung UN | 24 V DC |
| Bemessungsstrom gesamt | 12 A |
| Strombelastbarkeit je Pfad max. | 2 A |
| Strombelastbarkeit je Steckplatz | 4 A |
| Leiteranschluss | |
| Anschlussart Sensor/Aktor | M12-SPEEDCON-Buchse |
| Anschlussquerschnitt Signalleitung flexibel | 0,2 mm² ... 0,5 mm² |
| Anschlussquerschnitt Spannungsversorgung flexibel | 0,2 mm² ... 1,5 mm² |
| Anschlussquerschnitt AWG Signalleitung flexibel | 24 ... 20 |
| Anschlussquerschnitt AWG Spannungsversorgung flexibel | 24 ... 16 |
| Abisolierlänge Signalleitung | 6 mm |
| Abisolierlänge Spannungsversorgung | 10 mm |
| Abisolierlänge der Ummantelung | 50 mm (Stammleitung) |
| Anzugdrehmoment-Deckelschraube | 1 Nm |
| Anzugdrehmoment Steckplatz Sensor-/Aktor-Leitung | 0,4 Nm |
| Anzugdrehmoment Montageschraube für Gehäusebefestigung | 0,5 Nm |
| Anzugsdrehmoment-Überwurfmutter | 2,5 Nm |
| Anschlussbelegung | |
| Steckplatz/Pol = Aderfarbe oder Anschluss | 1 / 4 (A) = WH |
| 2 / 4 (A) = GN | |
| 3 / 4 (A) = YE | |
| 4 / 4 (A) = GY | |
| 1-4 / 1 (+ 24 V) = BN | |
| 1-4 / 3 (0 V) = BU | |
| 1-4 / 5 (PE) = GNYE | |
| Statusanzeige vorhanden | Ja |
| Maßzeichnung |  |
| Breite | 54 mm |
| Höhe | 43 mm |
| Länge | 117 mm |
| Material Gewindehülse | PBT |
| Material Gehäuse | PBT |
| Material Vergussmasse | PUR |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Material Dichtung O-Ring | NBR |
| Material Kontakt | Cu-Legierung |
| Material Kontaktoberfläche | vergoldet |
| Material Kontaktträger | PA |
| Leitungsaußendurchmesser | 7 mm ... 12 mm |
| Anschlussart | Federkraftanschluss |
| Umgebungsbedingungen | |
| Schutzart | IP65 |
| IP67 | |
| Umgebungstemperatur (Betrieb) | -25 °C ... 80 °C |
| Normbezeichnung | M12-Steckverbinder |
| Normen/Bestimmungen | IEC 61076-2-101 |
| Merkmal | Wert |
|---|---|
| Anschließbarer Leiterquerschnitt (EF008200) | 0.2 mm² |
| Kabelaußendurchmesser für Kabelverschraubung (EF007302) | 7 mm |
| Anzahl der Sensor-/Aktor-Steckplätze (EF006939) | 4 |
| Anzahl der Kanäle pro Steckplatz (EF006885) | 1 |
| Ausführung der Abgänge für Sensor-/Aktorleitungen (EF006972) | M12 |
| Polzahl der Sensor-/Aktor-Steckplätze (EF007402) | 4 |
| Betriebsspannung (EF003983) | 24 V |
| Max. Strombelastbarkeit pro E/A-Signal (EF004037) | 12 A |
| Max. Summenstrom (EF004039) | 12 A |
| Werkstoff der Kontaktbeschichtung (EF004020) | sonstige |
| Mit LED-Anzeige (EF005950) | Ja |
| Mit Potentialtrennung (EF003272) | Nein |
| Anschluss für NPN-Sensoren (EF006817) | Nein |
| Betriebstemperatur (EF002393) | -25 °C |
| Schutzart (IP) (EF005474) | IP65 |
| Explosionsschutz-Kategorie für Gas (EF003997) | sonstige |
| Explosionsschutz-Kategorie für Staub (EF003998) | sonstige |
| Breite (EF000008) | 54 mm |
| Höhe (EF000040) | 43 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1452987-SACB-4/ 4-L-SC SCO P | 139 Kbytes |
|
