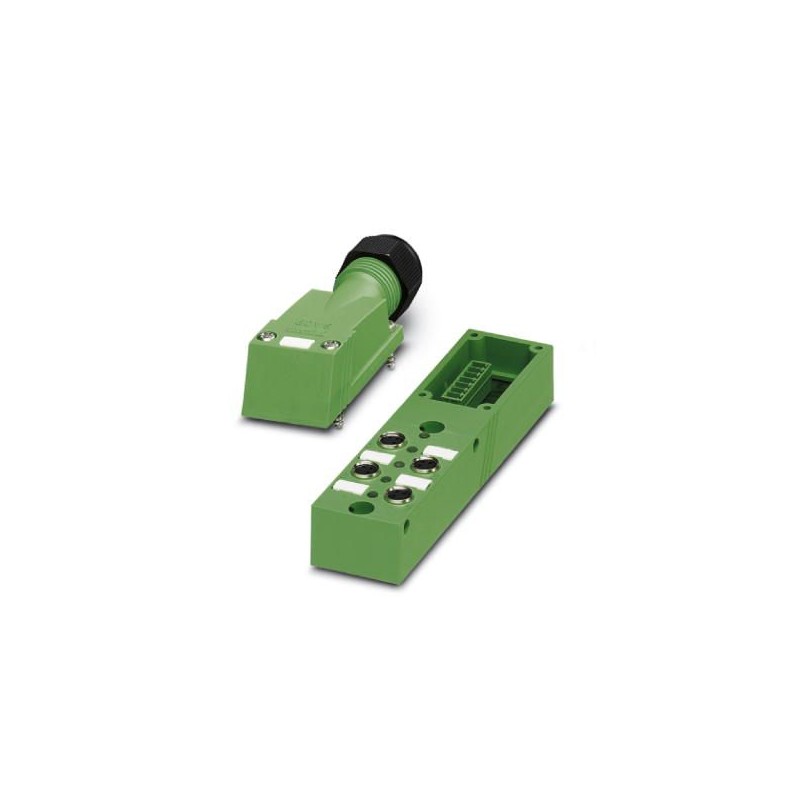

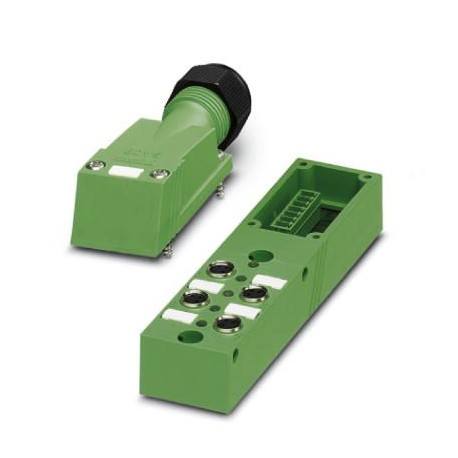

SACB- 4/3-L-C-M8
1503412
PHOENIX_CONTACT
1
Sensor-/Aktor-Box
Sensoren > Passiver Sensor-/Aktor-Verteiler (mit Leitung)
Kabel, Stecker, Boxen und QUICKON
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Bestellschlüssel | 1503412 |
---|---|
Verpackungseinheit | 1 STK |
Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
Katalogseite | Seite 267 (C-2-2017) |
GTIN | 4017918976408 |
Gewicht pro Stück (exklusive Verpackung) | 136,600 g |
Gewicht pro Stück (inklusive Verpackung) | 136,600 g |
Zolltarifnummer | 85366990 |
Herkunftsland | PL (Polen) |
Bemessungsspannung | 24 V DC |
---|---|
Betriebsspannung maximal Umax | 30 V DC |
Strombelastbarkeit je E/A-Signal | 2 A |
Strombelastbarkeit je Steckplatz | 2 A |
Bemessungsstrom gesamt | 8 A |
Polzahl | 3 |
Anzahl der Steckplätze | 4 |
Brennbarkeitsklasse nach UL 94 | V0 |
Anschlussart Sensor/Aktor | M8-Buchse |
Hinweis | Für Details der verwendeten Leiterplattenstecker siehe technische Daten des Artikels MC 1,5/10-STF-3,5 - 1847204 |
Anschlussart | Steckbarer Schraubanschluss |
---|---|
Leiterquerschnitt min (Signal) | 0,14 mm² |
Leiterquerschnitt max (Signal) | 1,5 mm² |
Leiterquerschnitt AWG min (Signal) | 26 |
Leiterquerschnitt AWG max (Signal) | 16 |
Abisolierlänge (Signal) | 7 mm |
Leiterquerschnitt min (Energie) | 0,14 mm² |
Leiterquerschnitt max (Energie) | 1,5 mm² |
Leiterquerschnitt AWG min (Energie) | 26 |
Leiterquerschnitt AWG max (Energie) | 16 |
Leitungsaußendurchmesser min | 7 mm |
Leitungsaußendurchmesser max | 12 mm |
Abmantellänge | 60 mm (Stammleitung) |
Anzugdrehmoment-Deckelschraube | 1 Nm |
Anzugsdrehmoment-Überwurfmutter | 2,5 Nm |
Anzugdrehmoment Steckplatz Sensor-/Aktor-Leitung | 0,2 Nm |
Material Gehäuse | PBT |
---|---|
Material Vergussmasse | PUR |
Material Kontakt | CuSn |
Material Kontaktoberfläche | Ni/Au |
Material Kontaktträger | PA |
Material Kontakt Stammkabelseite | Cu-Legierung |
Material Kontaktoberfläche Stammkabelseite | vergoldet |
Material Kontaktträger Stammkabelseite | PA 6.6 V0 |
Material Gewindehülse | Cu-Legierung |
Material Gewindehülseoberfläche | vernickelt |
Material O-Ring | NBR |
Steckplatz/Pol = Aderfarbe oder Anschluss | 1 / 4 (A) = 1 / 4 |
---|---|
2 / 4 (A) = 2 / 4 | |
3 / 4 (A) = 3 / 4 | |
4 / 4 (A) = 4 / 4 | |
1-4 / 1 (+ 24 V) = UN | |
1-4 / 3 (0 V) = 0 V |
Normbezeichnung | M8-Steckverbinder |
---|---|
Normen/Bestimmungen | IEC 61076-2-104 |
Anschluss gemäß Norm | CUL |
Brennbarkeitsklasse nach UL 94 | V0 |
