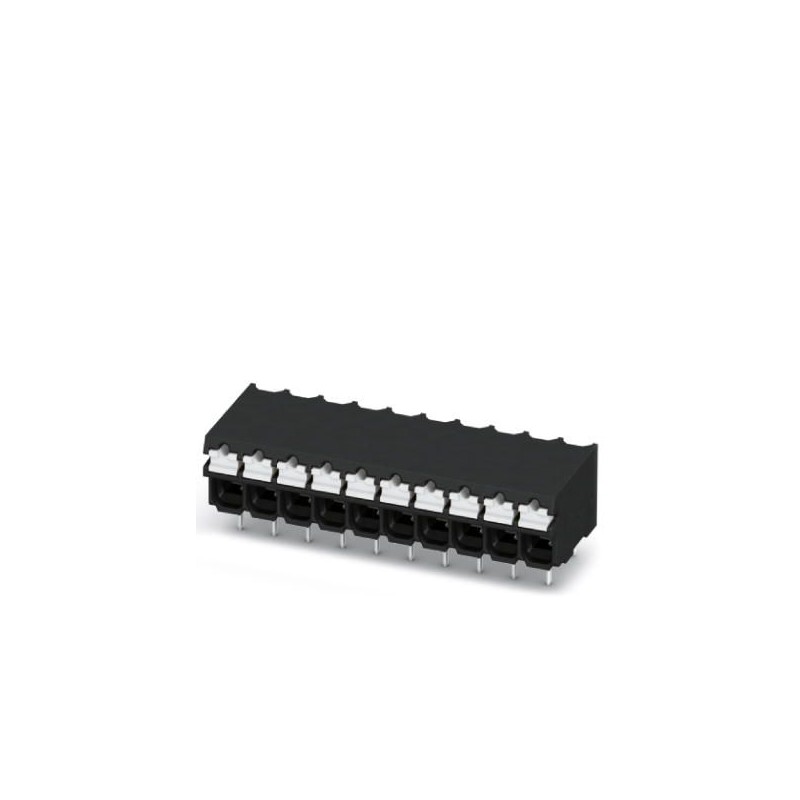

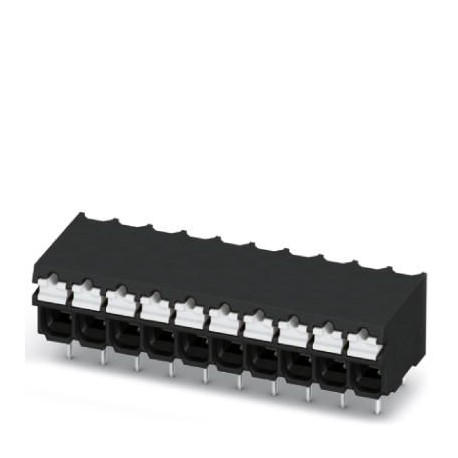

SAMPLE SPT-THR 1,5/ 7-H-3,81 1838254 PHOENIX CONTACT Probe-set
SAMPLE SPT-THR 1,5/ 7-H-3,81
1838254
PHOENIX_CONTACT
5
Probe-set
Leiterplattenklemme, Nennstrom: 13,5 A, Auslegungsspannung (III/2): 160 V, Nennprofil: 1,5 mm², Anzahl Potentiale: 7, Anzahl Reihen: 1, Anzahl Pole pro Reihe: 7, Artikelfamilie: SPT 1,5/.. -H-THR, Rastermaß: 3,81 mm, Anschlussart: Einsteckfederanschluss, Montage: THR-Schweißen, Verbindungsrichtung Leiter/Leiterplatte: 0°, Farbe: schwarz, Stiftanordnung: Doppelte lineare Pinanordnung, Stiftlänge [P]: 2 mm, Verpackungsart: verpackte Verpackung. SAMPLE Set mit 5 Artikeln am Gurt. Für die Verwendung in einem Schweißprozess verwenden Sie den Artikel ohne die SAMPLE-Identifikation
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million acht hundert acht und dreißig tausend zwei hundert vier und fünfzig |
|---|---|
| Verpackungseinheit | 5 pc |
| Mindestbestellmenge | 5 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626040011 |
| Gewicht pro Stück (exklusive Verpackung) | 3.920 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert neun und sechzig tausend zehn |
| Herkunftsland | DE (Deutschland) |
Abmessungen
| Länge [ l ] | 13,6 mm |
|---|---|
| Pitch | 3,81 mm |
| Maß a | 22.86 mm |
| Breite [ w ] | 26.86 mm |
| Höhe | 7,7 mm |
| Höhe [ h ] | 9.7 mm |
| Lötstift [P] | 2 mm |
| Pin-Abstand | 7 mm |
| Loch-Durchmesser | 1,1 mm |
Allgemeine
| Palette von Artikeln | SPT 1,5/..-H-THR |
|---|---|
| Dämmstoff-Gruppe | IIIa |
| Bemessungsstoßspannung (III/3) | 2,5 kV |
| Bemessungsstoßspannung (III/2) | 2,5 kV |
| Bemessungsstoßspannung (II/2) | 2,5 kV |
| Bemessungsspannung (III/3) | 160 V |
| Bemessungsspannung (III/2) | 160 V |
| Bemessungsspannung (II/2) | 320 V |
| Verbindung im acc. mit standard | EN-VDE |
| Nennstrom IN | 13,5 A |
| Nennquerschnitt | 1,5 mm2 |
| Isoliermaterial | LCP |
| Lötmittel pin-Oberfläche | |
| Entflammbarkeit nach UL 94 | V0 |
| Abisolierlänge | 8 mm |
| Anzahl der Positionen | Sieben |
Verbindungsdaten
| Leiterquerschnitt Feste min. | 0,2 mm2 |
|---|---|
| Leiterquerschnitt solid max. | 1,5 mm2 |
| Leiterquerschnitt flexibel min. | 0,2 mm2 |
| Leiterquerschnitt flexibel max. | 1,5 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoff Hülse min. | 0,2 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse max. | 1,5 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse min. | 0,2 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse max. | 0,75 mm2 |
| Leiterquerschnitt AWG min. | Vier und zwanzig |
| Leiterquerschnitt AWG max. | Sechzehn |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e |
|---|---|
| Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte |
Klassifikationen
eCl@ss 5.1Sieben und zwanzig Millionen zwei hundert eins und sechzig tausend eins hunderteCl@ss 6.0Sieben und zwanzig Millionen zwei hundert eins und sechzig tausend eins hunderteCl@ss 7.0Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert einseCl@ss 8.0Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert einseCl@ss 9.0Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert eins
UNSPSC 13.2Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zwei und dreißig
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
