Vergrößern

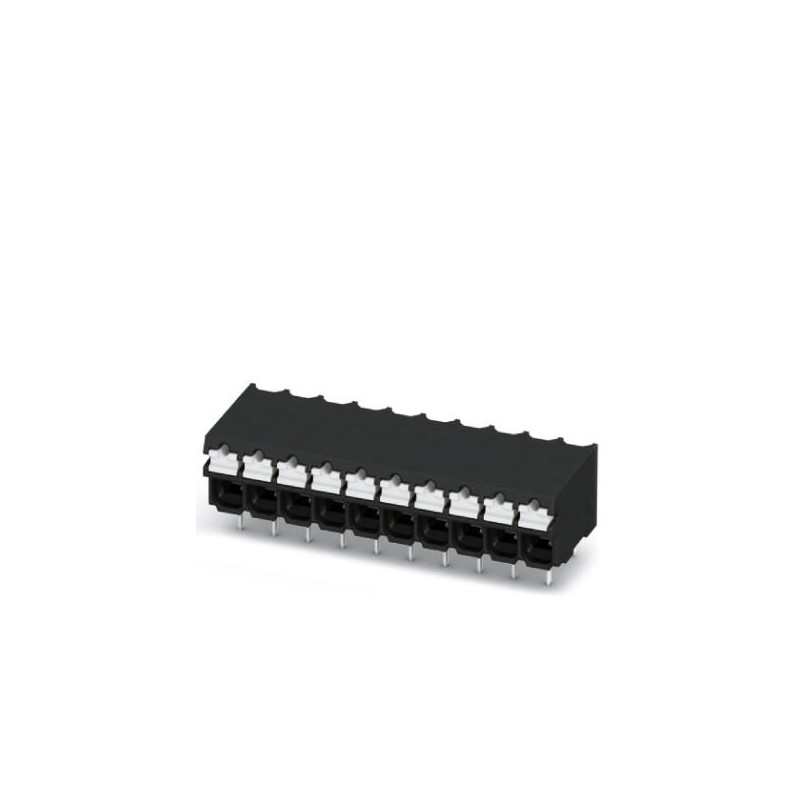

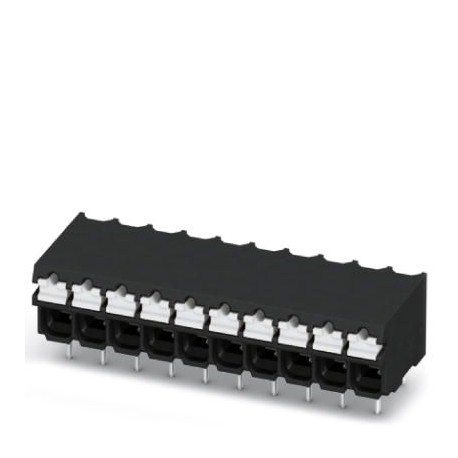

SAMPLE SPT-THR 1,5/ 4-H-3,5 1843236 PHOENIX CONTACT Probe-set
SAMPLE SPT-THR 1,5/ 4-H-3,5
1843236
PHOENIX_CONTACT
5
Probe-set
Leiterplattensteckverbinder
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million acht hundert drei und vierzig tausend zwei hundert sechs und dreißig |
|---|---|
| Verpackungseinheit | 5 pc |
| Mindestbestellmenge | 5 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4046356949927 |
| Gewicht pro Stück (exklusive Verpackung) | 2.440 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert neun und sechzig tausend zehn |
| Herkunftsland | DE (Deutschland) |
Einzelteil-Eigenschaften
| Kurze Artikel Beschreibung | PCB terminal block |
|---|---|
| Palette von Artikeln | SPT 1,5/..-H-THR |
| Pitch | 3.5 mm |
| Anzahl der Positionen | Vier |
| Verbindungs-Methode | Push-in-Feder-Verbindung |
| Montage-Typ | THR-Löten |
| Pin layout | Lineare Doppel-pinning |
| Anzahl der Ebenen | Eins |
Elektrische Parameter
| Nennstrom | 13,5 A |
|---|---|
| Bemessungsisolationsspannung (III/2) | 160 V |
| Bemessungsstoßspannung (III/2) | 2,5 kV |
Verbindung Kapazität
| Leiterquerschnitt solid | 0,2 mm2 ... 1,5 mm2 |
|---|---|
| Leiterquerschnitt flexibel | 0,2 mm2 ... 1,5 mm2 |
| Leiterquerschnitt AWG / kcmil | 24 ... 16 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoff-Hülse | 0,2 mm2 ... 1,5 mm2 |
| Leiterquerschnitt, flexibel, mit Aderendhülse, mit Kunststoffhülse | 0,2 mm2 0,75 mm2 ... |
| Abisolierlänge | 8 mm |
Material-Daten - Kontakt
| Hinweis | WEEE/RoHS-konform, frei von schnurrhaare nach IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material, Kontakt | Cu-Legierung |
| Oberflächeneigenschaften | hot-dip tin-plated |
| Metall-Oberfläche terminal-Punkt (Obere Schicht) | Zinn (4 - 8 µm Sn) |
| Metall-Oberfläche zu lötenden Bereich (top-layer) | Zinn (4 - 8 µm Sn) |
Material-Daten - Gehäuse
| Isoliermaterial | LCP |
|---|---|
| Dämmstoff-Gruppe | IIIa |
| CTI nach IEC 60112 | Eins hundert fünf und siebzig |
| Entflammbarkeit nach UL 94 | V0 |
Abmessungen für das Produkt
| Maßzeichnung | |
|---|---|
| Länge [ l ] | 13,6 mm |
| Breite [ w ] | 14,5 mm |
| Höhe [ h ] | 9.7 mm |
| Pitch | 3.5 mm |
| Höhe (ohne Lötstift) | 7,7 mm |
| Lötstift [P] | 2 mm |
| Pin-Abstand | 7 mm |
| Pin Abmessungen | 0,7 x 0,3 mm |
| Maß a | 10,5 mm |
Verpackung Informationen
| Art der Verpackung | im Karton verpackt |
|---|---|
| Stück pro Packung | Fünf |
| Bezeichnung Verpackungseinheiten | Pcs. |
Umgebungsbedingungen
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Umgebungstemperatur (Betrieb) | -40 °C |
Pull-out-test
| Pull-out-test | IEC 60998-2-2:2002-12 |
|---|---|
| Test bestanden | |
| Leiterquerschnitt / conductor Typ / Zugkraft | 0,2 mm2 / solid / > 10 N |
| 0,2 mm2 / flexibel / > 10 N | |
| 1,5 mm2 / solid / > 40 N | |
| 1,5 mm2 / flexibel / > 40 N |
Elektrische tests
| Nennstrom | 13,5 A |
|---|---|
| Bemessungsisolationsspannung (III/2) | 160 V |
| Bemessungsstoßspannung (III/2) | 2,5 kV |
Luft-Luft-und Kriechstrecken
| Dämmstoff-Gruppe | IIIa |
|---|---|
| Spannung | 160 V |
| Bemessungsisolationsspannung (III/3) | 160 V |
| Bemessungsisolationsspannung (III/2) | 160 V |
| Bemessungsisolationsspannung (II/2) | 320 V |
| Bemessungsstoßspannung (III/3) | 2,5 kV |
| Bemessungsstoßspannung (III/2) | 2,5 kV |
| Bemessungsstoßspannung (II/2) | 2,5 kV |
Vibration test
| Beständigkeit gegen Alterung, Feuchtigkeit, eindringen von Fremdkörpern und eindringen von Wasser | Test bestanden IEC 60998-1:2002-12 168 h/100°C 48 h/30 °C/92 % |
|---|---|
| Test-Ergebnis | Test bestanden |
| Test-Spezifikation | IEC 60998-1:2002-12 |
| Trockene Hitze | 168 h/100°C |
| Feuchte Wärme | 48 h/30 °C/92 % |
Beständigkeit gegen Alterung, Feuchtigkeit und das eindringen von Feststoffen
| Test-Ergebnis | Test bestanden |
|---|---|
| Test-Spezifikation | IEC 60998-1:2002-12 |
| Trockene Hitze | 168 h/100°C |
| Feuchte Wärme | 48 h/30 °C/92 % |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e |
|---|---|
| Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte |
Klassifikationen
eCl@ss 5.1Sieben und zwanzig Millionen zwei hundert eins und sechzig tausend eins hunderteCl@ss 6.0Sieben und zwanzig Millionen zwei hundert eins und sechzig tausend eins hunderteCl@ss 7.0Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert einseCl@ss 8.0Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert einseCl@ss 9.0Sieben und zwanzig Millionen vier hundert vierzig tausend vier hundert eins
UNSPSC 13.2Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zwei und dreißig
