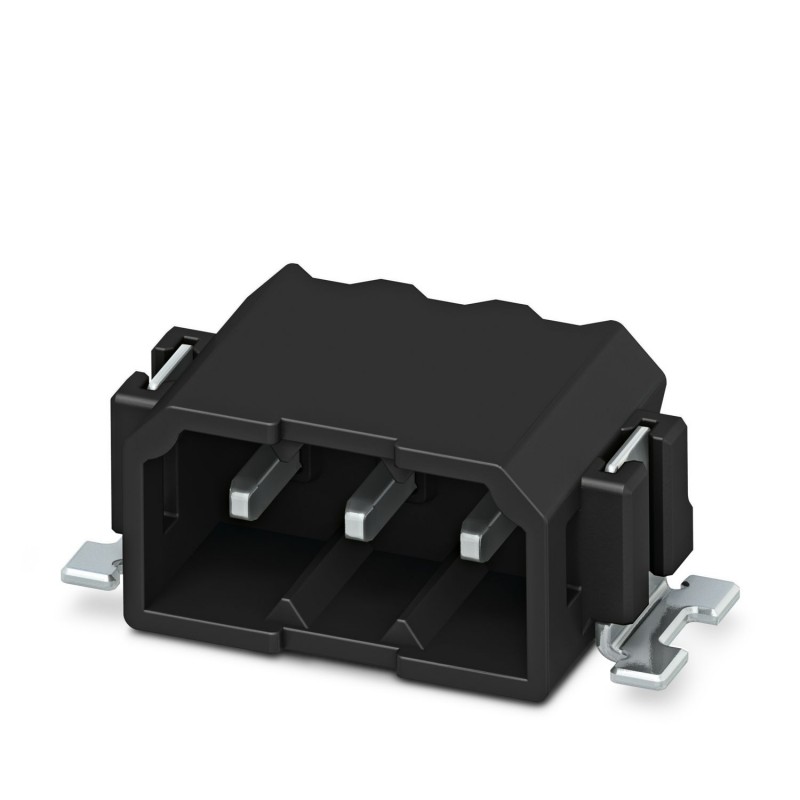

SAMPLE PTSM 0,5/ 6-HH-2,5-SMD 1786086 PHOENIX CONTACT Probe-set Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SAMPLE PTSM 0,5/ 6-HH-2,5-SMD 1786086 PHOENIX CONTACT Probe-set

SAMPLE PTSM 0,5/ 6-HH-2,5-SMD

1786086

PHOENIX_CONTACT

5

Probe-set

Leiterplatte Grundgehäuse, Nennquerschnitt: 0,5 mm², Farbe: schwarz, Nennstrom: 6 A, Nennspannung (III/2): 160 V, Kontaktfläche: Zinn, Kontakttyp: Stecker, Anzahl der Potentiale: 6, Anzahl der Reihen: 1, Anzahl der Pole: 6, Anzahl der Anschlüsse: 6, Artikelfamilie: PTSM 0,5/.. -HH-SMD, Rastermaß: 2,5 mm, Bestückung: SMD-Löten, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 2 mm, Anzahl Lötpins pro Potential: 1, Stecksystem: COMBICON PTSM, Steckflächenausrichtung: Standard, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: boxed, Artikel mit Verdrehschutzstiften

Leiterplatten-Grundleiste, Nennquerschnitt: 0,5 mm2, Farbe: schwarz, Nennstrom: 6 A, Bemessungsspannung (III/2): 160 V, Kontaktoberfläche: Sn, Kontaktart: Stift, Anzahl der Potenziale: 6, Anzahl der Reihen: 1, Polzahl: 6, Anzahl der Anschlüsse: 6, Artikelfamilie: PTSM 0,5/..-HH-SMD, Rastermaß: 2,5 mm, Montage: SMD-Löten, Pin-Layout: Lineare Pad-Geometrie, Pinlänge [P]: 2 mm, Anzahl der Lötpins pro Potenzial: 1, Stecksystem: COMBICON PTSM, Ausrichtung Steckgesicht: Standard, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: verpackt im Karton, Artikel mit Verdrehschutzzapfen

Mehr Infos


Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten
Artikeleigenschaften
ProdukttypLeiterplatten-Grundleiste
ProduktfamiliePTSM 0,5/..-HH-SMD
ProduktlinieCOMBICON Connectors XS
BauformStandard
Polzahl6
Rastermaß2,5 mm
Anzahl der Anschlüsse6
Anzahl der Reihen1
Anzahl der Potenziale6
Befestigungsflanschohne
PinlayoutLineare Pad-Geometrie
Anzahl Lötpins pro Potenzial1
Datenpflegestand
Artikelrevision01
Elektrische Eigenschaften
Nennstrom IN6 A
Nennspannung UN160 V
Durchgangswiderstand3,6 mΩ
Bemessungsspannung (III/3)50 V
Bemessungsstoßspannung (III/3)2,5 kV
Bemessungsspannung (III/2)160 V
Bemessungsstoßspannung (III/2)2,5 kV
Bemessungsspannung (II/2)160 V
Bemessungsstoßspannung (II/2)2,5 kV
Montage
MontageartSMD-Löten
PinlayoutLineare Pad-Geometrie
Verarbeitungshinweise
ProzessReflowlötung
Moisture Sensitive LevelMSL 1
Classification Temperature Tc260 °C
Lötzyklen im Reflow3
Materialangaben
Materialangaben - Kontakt
HinweisWEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201
Material KontaktCu-Legierung
Oberflächenbeschaffenheitgalvanisch verzinnt
Metalloberfläche Kontaktbereich (Deckschicht)Zinn (3 - 5 µm Sn)
Metalloberfläche Kontaktbereich (Zwischenschicht)Nickel (1,3 - 3 µm Ni)
Metalloberfläche Lötbereich (Deckschicht)Zinn (3 - 5 µm Sn)
Metalloberfläche Lötbereich (Zwischenschicht)Nickel (1,3 - 3 µm Ni)
Materialangaben - Gehäuse
Farbe (Gehäuse)schwarz (9005)
IsolierstoffLCP
IsolierstoffgruppeIIIa
CTI nach IEC 60112175
Brennbarkeitsklasse nach UL 94V0
Maße
Rastermaß2,5 mm
Breite [w]18,8 mm
Höhe [h]5 mm
Länge [l]9,5 mm
Bauhöhe5 mm
Lötstiftlänge [P]2 mm
Leiterplatten-Design
Pad-Geometrie1,2 x 3,2 mm
Stiftabstand2,50 mm
Bohrlochdurchmesser1,1 mm
Mechanische Prüfungen
Sichtprüfung
PrüfspezifikationDIN EN 60512-1-1:2003-01
ErgebnisPrüfung bestanden
Maßprüfung
PrüfspezifikationDIN EN 60512-1-2:2003-01
ErgebnisPrüfung bestanden
Beständigkeit von Aufschriften
PrüfspezifikationDIN EN 60068-2-70:1996-07
ErgebnisPrüfung bestanden
Polarisation und Kodierung
PrüfspezifikationDIN EN 60512-13-5:2006-11
ErgebnisPrüfung bestanden
Kontakthalterung im Einsatz
PrüfspezifikationDIN EN 60512-15-1:2009-03
Kontakthalterung im Einsatz
Anforderung >20 N		Prüfung bestanden
Steck- und Ziehkräfte
ErgebnisPrüfung bestanden
Anzahl der Zyklen25
Steckkraft je Pol ca.4 N
Ziehkraft je Pol ca.4 N
Elektrische Prüfungen
Thermische Prüfung Prüfgruppe C
PrüfspezifikationDIN EN 60512-5-1:2003-01
Geprüfte Polzahl8
Isolationswiderstand
PrüfspezifikationDIN EN 60512-3-1:2003-01
Isolationswiderstand benachbarte Pole> 5 MΩ
Luft- und Kriechstrecken
PrüfspezifikationDIN EN 60664-1 (VDE 0110-1):2008-01
IsolierstoffgruppeIIIa
Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11))CTI 175
Bemessungsisolationsspannung (III/3)50 V
Bemessungsstoßspannung (III/3)2,5 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/3)1,5 mm
Mindestwert der Kriechstrecke (III/3)1,9 mm
Bemessungsisolationsspannung (III/2)160 V
Bemessungsstoßspannung (III/2)2,5 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/2)1,5 mm
Mindestwert der Kriechstrecke (III/2)1,6 mm
Bemessungsisolationsspannung (II/2)160 V
Bemessungsstoßspannung (II/2)2,5 kV
Mindestwert der Luftstrecke - inhomogenes Feld (II/2)1,5 mm
Mindestwert der Kriechstrecke (II/2)1,6 mm
Umwelt- und Lebensdauerbedingungen
Vibrationsprüfung
PrüfspezifikationDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Frequenz10 - 150 - 10 Hz
Sweep-Geschwindigkeit1 Oktave/min
Amplitude0,35 mm (10 Hz ... 60,1 Hz)
Beschleunigung5g (60,1 Hz ... 150 Hz)
Prüfdauer je Achse2,5 h
PrüfrichtungenX-, Y- und Z-Achse
Lebensdauerprüfung
PrüfspezifikationDIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Stehstoßspannung auf Meereshöhe1,75 kV
Durchgangswiderstand R13,6 mΩ
Durchgangswiderstand R23,8 mΩ
Steckzyklen25
Isolationswiderstand benachbarte Pole> 5 MΩ
Klimatische Prüfung
PrüfspezifikationDIN EN ISO 6988:1997-03
Korrosionsbeanspruchung0,2 dm3SO2auf 300 dm3/40 °C/1 Zyklus
Wärmebeanspruchung100 °C/168  h
Stehwechselspannung0,84 kV
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)-40 °C ... 100 °C (in Abhängigkeit der Derating-Kurve)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C
Relative Luftfeuchte (Lagerung/Transport)30 % ... 70 %
Umgebungstemperatur (Montage)-5 °C ... 100 °C
Verpackungsangaben
Verpackungsartverpackt im Karton
