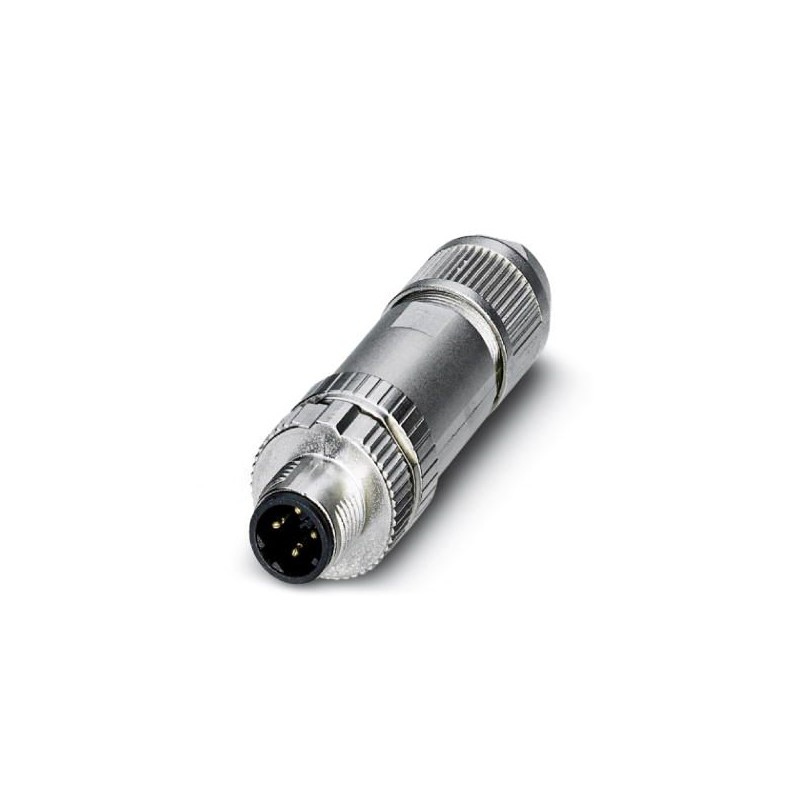

PHOENIX_CONTACT SACC-M12MSD-4PL SH PN 1424682 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

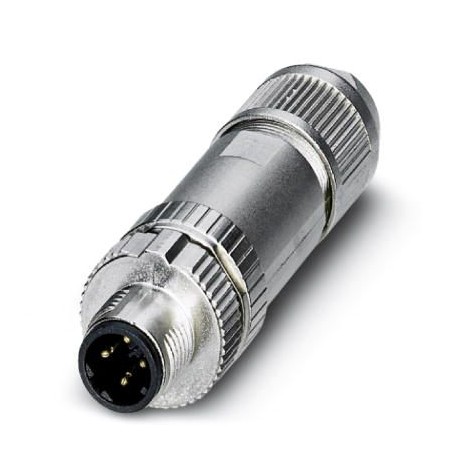

SACC-M12MSD-4PL SH PN 1424682 PHOENIX CONTACT Anschluss

Artikel-Nr.: SACC-M12MSD-4PL SH PN

Code: 1424682

Hersteller: PHOENIX_CONTACT

Beschreibung:

Anschluss
Steckverbinder, PROFINET CAT5 (100 MBit/s), 4-polig, geschirmt, M12 gerader Stecker, D, Push-Lock-Federanschluss, Rändelmaterial: Zinkdruckguss, vernickelt, Kabelaußendurchmesser 4 mm ... 8 mm

Kategorien:

  • Steckverbinder > Rundsteckverbinder, feldkonfektionierbar (Industriesteckverbinder)
  • PHOENIX_CONTACT > Kabel, Stecker, Boxen und QUICKON

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 21,54 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Key-Kommerzielle Daten

OrderkeyEine Million vier hundert vier und zwanzig tausend sechs hundert zwei und achtzig
Verpackungseinheit1 pc
Katalog SeiteSeite 345 (C-2-2017)
GTIN4055626376097
Gewicht pro Stück (exklusive Verpackung)37.300 g
Custom tariff numberFünf und achtzig Millionen drei hundert sechs und sechzig tausend neun hundert neunzig
HerkunftslandDE (Deutschland)

Abmessungen

Durchmesser Gehäuse19 mm
Länge60 mm
Externe Durchmesser Kabel4 mm ... 8 mm
Abisolierlänge der UMMANTELUNG29 mm
Stripping Länge des einzelnen Drahtes8 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 85 °C (Stecker / Buchse)
SchutzartIP65
IP67

Allgemeine

HinweisDieses Produkt entspricht der PROFINET Cabling and Interconnection Technology Guideline for PROFINET Bestimmungen, version 2.00, order no: 2.252, Kapitel 8.2 Connectors for Outside Environment (Balanced cabling)
Nennstrom bei 40°C4 Ein
Nennspannung60 V DC
48 V AC
Anzahl der PositionenVier
Isolationswiderstand≥ 100 MΩ
CodierungD - Daten
Normen/VorschriftenM12-Steckverbinder IEC 61076-2-101
Schock, vibration EN 50155:2001
Signal Typ/KategoriePROFINET CAT5 (auf der Grundlage von IEC 11801), 100 Mbit / s
Status-AnzeigeKeine
ÜberspannungskategorieII
Grad der VerschmutzungDrei
Verbindungs-MethodePush-in-Anschluss
Leiterquerschnitt0,14 mm2 ... 0,75 mm2 (ohne Aderendhülse)
0,08 mm2 ... 0,5 mm2 (mit Aderendhülse)
0,14 mm2 ... 0,75 mm2 (solid)
Leiterquerschnitt AWG26 ... 18 (ohne Zwinge)
28 ... 20 (mit Aderendhülse)
Insertion/withdrawal cycles≥ 100 (Menge: 500 mit Phoenix Contact Stecker)
Drehmoment0,4 Nm (M12-Rändel)
0,8 Nm (Anschluss mit kupplungsmuffe)
3 Nm (Druckmutter mit kupplungshülse)
Montage-AnleitungDie Drähte angeschlossen werden können, sowohl die mit Aderendhülsen und ohne Aderendhülsen

Material

Entflammbarkeit nach UL 94V0
Material, KontaktCuSn
Kontaktoberfläche materialNi/Au
Kontakt carrier materialPA 6.6
Material griffkörperZink-Druckguss, vernickelt
Material RändelZink-Druckguss, vernickelt
DichtungsmaterialNBR
Weitere material-SpezifikationenTPE-U (Klemm-Käfig, Gewicht: 1.1 g)
PA 6 (Betätigungs-Hebel)
Normen/VorschriftenPA 6.6: Brandschutz in Schienenfahrzeugen - Anforderung-Sätze R22, R23, R24, R25 und R26 acc. DIN EN 45545-2 (Risiko-level HL1 - HL3)
PA 6: Brandschutz in Schienenfahrzeugen - Anforderung-Sätze R22, R23, und R24 acc. DIN EN 45545-2 (Risiko-level HL1 - HL3)

Normen und Vorschriften

Standard BezeichnungM12-Stecker
Normen/VorschriftenIEC 61076-2-101
Standard BezeichnungSchock, vibration
Normen/VorschriftenEN 50155:2001
Entflammbarkeit nach UL 94V0

Environmental Product Compliance

China RoHSUmweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e
Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte

Klassifikationen

ETIM for 1424682 Steckverbinder (EC002635)

MerkmalsnameKontaktausführung (EF001587)
Merkmalswertsonstige
MerkmalsnameDurchmesser des Steckverbinders (EF007496)
Merkmalswert19 mm
MerkmalsnameAnzahl der Datenkontakte (EF012232)
Merkmalswert0
MerkmalsnameAnzahl der Leistungskontakte (EF012216)
Merkmalswert0
MerkmalsnameAnzahl der Steuerkontakte (EF012217)
Merkmalswert4
MerkmalsnameFür Kabelaußendurchmesser (EF009475)
Merkmalswert4 mm
MerkmalsnameAusführung des Gehäuses (EF006980)
Merkmalswertgerade
MerkmalsnameBemessungsstrom In (EF008250)
Merkmalswert4 A
MerkmalsnameUmgebungstemperatur (EF002386)
Merkmalswert-40 °C
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert48 V
MerkmalsnameÜberspannungskategorie (EF006785)
MerkmalswertII
MerkmalsnameVerschmutzungsgrad (EF006786)
Merkmalswert3
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341)
Merkmalswert0.14 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339)
Merkmalswert0.14 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt eindrähtig (EF007337)
Merkmalswert0.14 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt mehrdrähtig (EF007343)
Merkmalswert0.14 mm²
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
Merkmalswertsonstige
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
MerkmalswertNickel
MerkmalsnameWerkstoff des Gehäuses (EF001596)
Merkmalswertsonstige
MerkmalsnameBeschichtung Gehäuse (EF001601)
Merkmalswertsonstige
MerkmalsnameWerkstoff des Gewinderings (EF012304)
Merkmalswertsonstige
MerkmalsnameArt der Verriegelung (EF000208)
Merkmalswertsonstige
MerkmalsnameBrennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521)
MerkmalswertV0
MerkmalsnameMit Schutzleiter (EF007468)
MerkmalswertNein
MerkmalsnameSchutzart (IP), montiert (EF007466)
MerkmalswertIP65
MerkmalsnameMin. Anzahl der Steckzyklen (EF012212)
Merkmalswert100
MerkmalsnameGeschirmt (EF000881)
MerkmalswertJa
MerkmalsnameMit Statusanzeige (EF001602)
MerkmalswertNein

DATASHEET - PDF
