PHOENIX_CONTACTKabel, Stecker, Boxen und QUICKONSACC-M12MS-5PL 1424686 PHOENIX CONTACT Anschluss

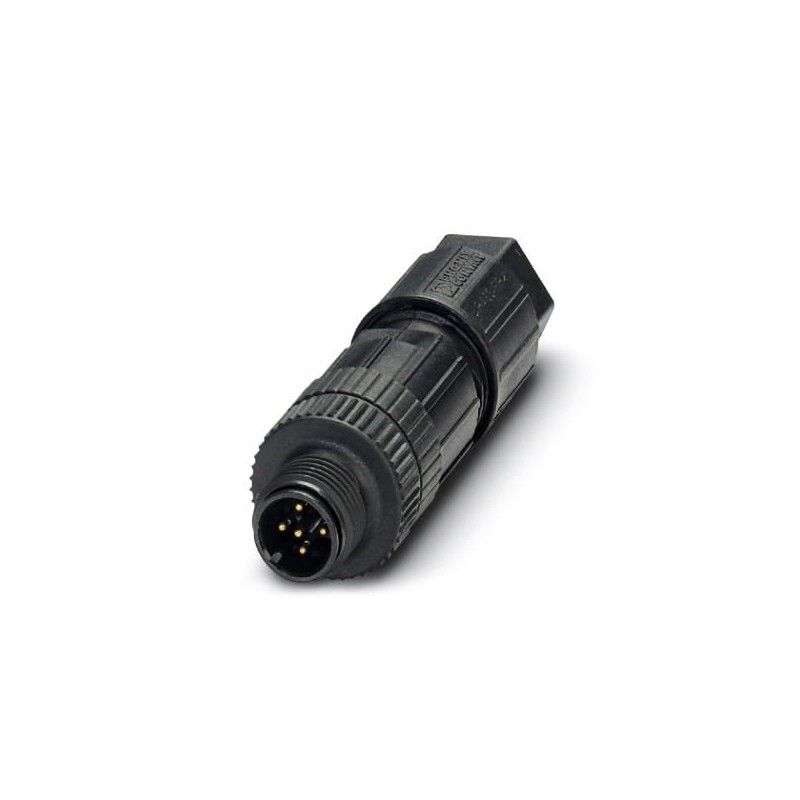

PHOENIX_CONTACT SACC-M12MS-5PL 1424686 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

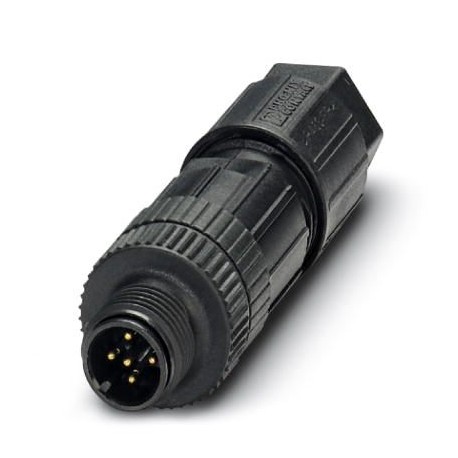

SACC-M12MS-5PL 1424686 PHOENIX CONTACT Anschluss

Artikel-Nr.: SACC-M12MS-5PL

Code: 1424686

Hersteller: PHOENIX_CONTACT

Beschreibung:

Anschluss
Steckverbinder, Universal, 5-polig, ungeschirmt, M12-Stecker, A-kodiert, Push-Lock-Federanschluss, Rändelmaterial: Kunststoff, Kabelaußendurchmesser 4 mm ... 8 mm

Kategorien:

  • Steckverbinder > Rundsteckverbinder, feldkonfektionierbar (Industriesteckverbinder)
  • PHOENIX_CONTACT > Kabel, Stecker, Boxen und QUICKON

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 13,66 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis
Der Lagerbestand beträgt morgen. 3 Einheiten.

Mehr einheiten, standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Key-Kommerzielle Daten

OrderkeyEine Million vier hundert vier und zwanzig tausend sechs hundert sechs und achtzig
Verpackungseinheit1 pc
Katalog SeiteSeite 18 (C-2-2017)
GTIN4055626376134
Gewicht pro Stück (exklusive Verpackung)13.300 g
Custom tariff numberFünf und achtzig Millionen drei hundert sechs und sechzig tausend neun hundert neunzig
HerkunftslandDE (Deutschland)

Abmessungen

Durchmesser Gehäuse19 mm
Länge60 mm
Externe Durchmesser Kabel4 mm ... 8 mm
Abisolierlänge der UMMANTELUNG24 mm
Stripping Länge des einzelnen Drahtes8 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 85 °C (Stecker / Buchse)
SchutzartIP65
IP67

Allgemeine

Nennstrom bei 40°C4 Ein
Nennspannung60 V DC
48 V AC
Anzahl der PositionenFünf
Farbe Griff-Bereichschwarz
Isolationswiderstand≥ 100 MΩ
CodierungA - standard
Normen/VorschriftenM12-Steckverbinder IEC 61076-2-101
Status-AnzeigeKeine
ÜberspannungskategorieII
Grad der VerschmutzungDrei
Verbindungs-MethodePush-in-Anschluss
Leiterquerschnitt0,14 mm2 ... 0,75 mm2 (ohne Aderendhülse)
0,08 mm2 ... 0,5 mm2 (mit Aderendhülse)
0,14 mm2 ... 0,75 mm2 (solid)
Leiterquerschnitt AWG26 ... 18 (ohne Zwinge)
28 ... 20 (mit Aderendhülse)
Insertion/withdrawal cycles≥ 100
Drehmoment0,4 Nm (M12-Rändel)
0,4 Nm (Anschluss mit kupplungsmuffe)
1,5 Nm (Druckmutter mit kupplungshülse)
Montage-AnleitungDie Drähte angeschlossen werden können, sowohl die mit Aderendhülsen und ohne Aderendhülsen

Material

Entflammbarkeit nach UL 94V0
Material, KontaktCuSn
Kontaktoberfläche materialNi/Au
Kontakt carrier materialPA 6.6
Material griffkörperPA 6.6
Material RändelKunststoff
DichtungsmaterialNBR

Normen und Vorschriften

Standard BezeichnungM12-Stecker
Normen/VorschriftenIEC 61076-2-101
Entflammbarkeit nach UL 94V0

Environmental Product Compliance

China RoHSUmweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e
Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte

Klassifikationen

ETIM for 1424686 Steckverbinder (EC002635)

MerkmalsnameKontaktausführung (EF001587)
Merkmalswertsonstige
MerkmalsnameAnzahl der Datenkontakte (EF012232)
Merkmalswert0
MerkmalsnameAnzahl der Leistungskontakte (EF012216)
Merkmalswert0
MerkmalsnameAnzahl der Steuerkontakte (EF012217)
Merkmalswert5
MerkmalsnameFür Kabelaußendurchmesser (EF009475)
Merkmalswert4 mm
MerkmalsnameAusführung des Gehäuses (EF006980)
Merkmalswertgerade
MerkmalsnameBemessungsstrom In (EF008250)
Merkmalswert4 A
MerkmalsnameUmgebungstemperatur (EF002386)
Merkmalswert-40 °C
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert48 V
MerkmalsnameÜberspannungskategorie (EF006785)
MerkmalswertII
MerkmalsnameVerschmutzungsgrad (EF006786)
Merkmalswert3
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341)
Merkmalswert0.14 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339)
Merkmalswert0.14 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt eindrähtig (EF007337)
Merkmalswert0.14 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt mehrdrähtig (EF007343)
Merkmalswert0.14 mm²
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
Merkmalswertsonstige
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
MerkmalswertNickel
MerkmalsnameWerkstoff des Gehäuses (EF001596)
MerkmalswertKunststoff
MerkmalsnameBeschichtung Gehäuse (EF001601)
Merkmalswertsonstige
MerkmalsnameWerkstoff des Gewinderings (EF012304)
MerkmalswertKunststoff
MerkmalsnameArt der Verriegelung (EF000208)
Merkmalswertsonstige
MerkmalsnameBrennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521)
MerkmalswertV0
MerkmalsnameMit Schutzleiter (EF007468)
MerkmalswertNein
MerkmalsnameSchutzart (IP), montiert (EF007466)
MerkmalswertIP65
MerkmalsnameMin. Anzahl der Steckzyklen (EF012212)
Merkmalswert100
MerkmalsnameGeschirmt (EF000881)
MerkmalswertNein
MerkmalsnameMit Statusanzeige (EF001602)
MerkmalswertNein
