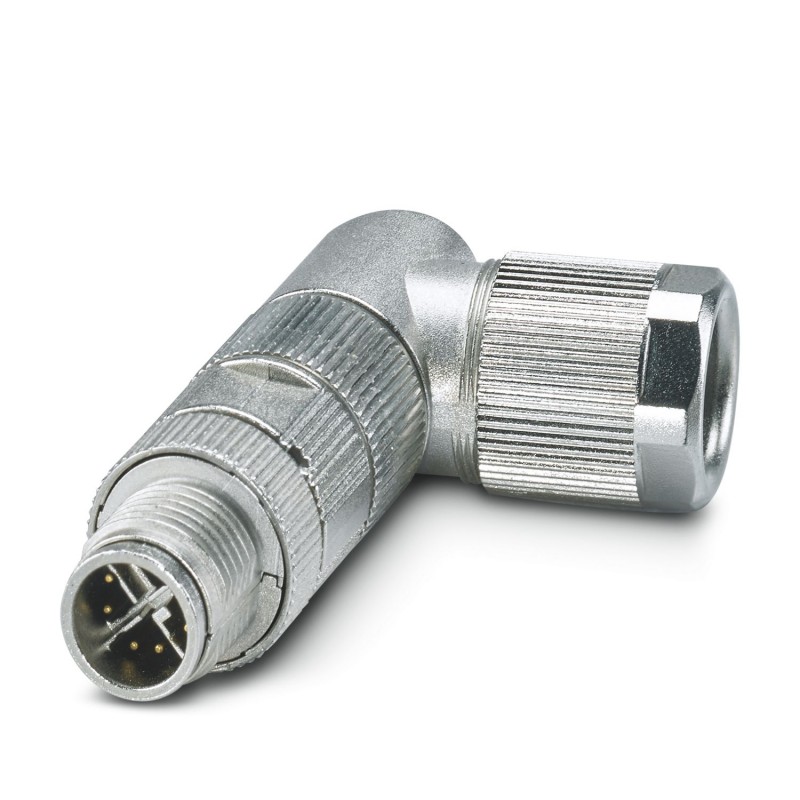

SACC-M12MRX-8CT-CL SH 1422845 PHOENIX CONTACT Anschluss
SACC-M12MRX-8CT-CL SH
1422845
PHOENIX_CONTACT
Anschluss
Datensteckverbinder, Ethernet CAT6A (10 GBit/s), PROFINET CAT6A (10 GBit/s), 8-polig, geschirmt, M12 Winkelstecker, X-kodiert, Crimpanschluss, Rändelmaterial: Zinkdruckguss, verzinnt, Kabelaußendurchmesser 6,5 mm ... 10 mm, keine gecrimpten Kontakte
Datensteckverbinder, Ethernet CAT6A (10 GBit/s), PROFINET CAT6A (10 GBit/s), 8-polig, geschirmt, Stecker gewinkelt M12, Kodierung: X, Crimpanschluss, Rändelmaterial: Zinkdruckguss, verzinnt, Leitungsaußendurchmesser 6,5 mm ... 10 mm, ohne Crimpkontakte
Steckverbinder > Rundsteckverbinder, feldkonfektionierbar (Industriesteckverbinder)
Kabel, Stecker, Boxen und QUICKON
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Allgemein | Dieses Produkt entspricht der Richtlinie PROFINET Cabling and Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, Kapitel 8.2 Connectors for Outside Environment (Balanced cabling) |
| Montagehinweis | ACHTUNG:Beachten Sie beim Verlegen von Leitungen die zulässigen Biegeradien, da durch zu große Biegekräfte die Schutzart gefährdet wird. Fangen Sie vor dem Steckverbinder mechanische Lasten ab, z. B. durch Kabelbinder. |
| Montagehinweis | Kontakte lassen sich ohne Werkzeug ein- und ausclipsen |
| Das Polbild ist im 30°-Raster zum Kabelabgang drehbar |
| Produkttyp | Rundsteckverbinder (kabelseitig) |
| Anwendung | Daten |
| Sensorart | Ethernet |
| Polzahl | 8 |
| Anzahl der Kabelabgänge | 1 |
| Geschirmt | ja |
| Kodierung | X |
| Kabelabgang | gewinkelt |
| Datenpflegestand | |
| Artikelrevision | 05 |
| Isolationseigenschaften | |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Maßzeichnung |  |
| Länge | 52 mm |
| Schlüsselweite Überwurfmutter | 15 mm |
| Schlüsselweite Kontermutter | 14 mm |
| Außenmaß | |
| Außendurchmesser | 6,5 mm ... 10 mm |
| Gehäuse | |
| Gehäusedurchmesser | 16 mm |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Material Dichtung | FKM |
| Material Griffkörper | Zinkdruckguss, vernickelt |
| Material Kontaktträger | PA 6.6 |
| Material Verschraubung | Zinkdruckguss, verzinnt |
| Normen / Bestimmungen | PA 6.6: Brandschutz in Schienenfahrzeugen - Anforderungssätze R22, R23, R24 und R26 nach DIN EN 45545-2 (Gefahrenniveau HL1 - HL3) |
| Leiteranschluss | |
| Anschlussart | Crimpanschluss |
| Anschlussquerschnitt | 0,14 mm² ... 0,34 mm² (flexibel) |
| Anschlussquerschnitt AWG | 26 ... 22 (flexibel) |
| Abisolierlänge der Einzelader | 4 mm +0,5 mm |
| Anzugsdrehmoment | 0,4 Nm (M12-Rändel) |
| 1,5 Nm (Steckereinsatz mit Tüllengehäuse bis zum Anschlag verschrauben) | |
| 4 Nm (Druckmutter mit Tüllengehäuse) | |
| Anschlussbelegung | |
| Kontakt Farbe (Signalbezeichnung) Kontakt (optional) | 1 = WHOG (D1+) |
| 2 = OG (D1-) | |
| 3 = WHGN (D2+) | |
| 4 = GN (D2-) | |
| 5 = WHBN (D4+) | |
| 6 = BN (D4-) | |
| 7 = WHBU (D3-) | |
| 8 = BU (D3+) | |
| Bemessungsstoßspannung | 0,8 kV |
| Isolationswiderstand | ≥ 100 Ω |
| Nennspannung UN | 48 V AC |
| 60 V DC | |
| Nennstrom IN | 0,5 A |
| Mechanische Daten | |
| Steckzyklen | ≥ 100 |
| Anschluss 1 | |
| Bauform Kopf | Stecker |
| Kabelabgang Kopf | gewinkelt |
| Gewindeart Kopf | M12 |
| Kodierung | X |
| Signalart/Kategorie | Ethernet CAT6A(IEC 11801), 10 GBit/s |
| PROFINET CAT6A(IEC 11801), 10 GBit/s | |
| Abisolierlänge der Einzelader | 4 mm +0,5 mm |
| Umgebungsbedingungen | |
| Schutzart | IP65 |
| IP67 | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C (Stecker/Buchse) |
| Umgebungstemperatur (Montage) | -5 °C ... 50 °C |
| Prüfung | |
| Normen/Bestimmungen | PA 6.6: Brandschutz in Schienenfahrzeugen - Anforderungssätze R22, R23, R24 und R26 nach DIN EN 45545-2 (Gefahrenniveau HL1 - HL3) |
| M12 | |
| Normbezeichnung | M12-Steckverbinder |
| Normen/Bestimmungen | IEC 61076-2-109 |
| Normbezeichnung | Schock, Vibration |
| Normen/Bestimmungen | EN 50155:2001 |
| Merkmal | Wert |
|---|---|
| Kontaktausführung (EF001587) | sonstige |
| Durchmesser des Steckverbinders (EF007496) | 16 mm |
| Anzahl der Datenkontakte (EF012232) | 0 |
| Anzahl der Leistungskontakte (EF012216) | 0 |
| Anzahl der Steuerkontakte (EF012217) | 8 |
| Für Kabelaußendurchmesser (EF009475) | 6.5 mm |
| Ausführung des Gehäuses (EF006980) | abgewinkelt |
| Bemessungsstrom In (EF008250) | 0.5 A |
| Umgebungstemperatur (EF002386) | -40 °C |
| Bemessungsspannung (EF000228) | 48 V |
| Überspannungskategorie (EF006785) | II |
| Verschmutzungsgrad (EF006786) | 3 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0.14 mm² |
| Ausführung des elektrischen Anschlusses (EF003961) | Crimpanschluss |
| Werkstoff der Kontaktbeschichtung (EF004020) | sonstige |
| Werkstoff des Gehäuses (EF001596) | sonstige |
| Beschichtung Gehäuse (EF001601) | sonstige |
| Werkstoff des Gewinderings (EF012304) | sonstige |
| Art der Verriegelung (EF000208) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Mit Schutzleiter (EF007468) | Nein |
| Schutzart (IP), montiert (EF007466) | IP65 |
| Min. Anzahl der Steckzyklen (EF012212) | 100 |
| Geschirmt (EF000881) | Ja |
| Mit Statusanzeige (EF001602) | Nein |
