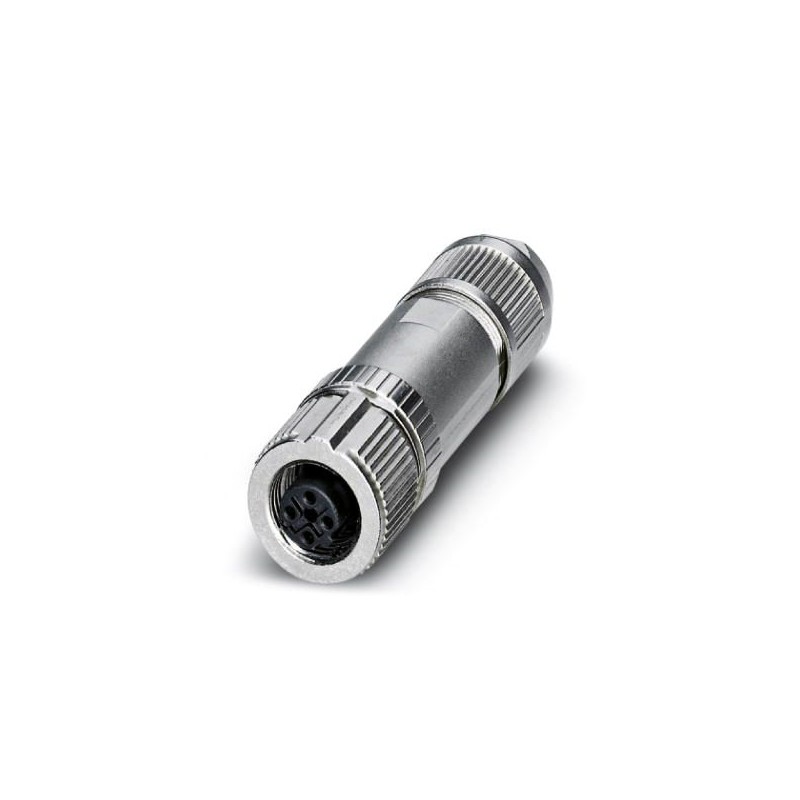

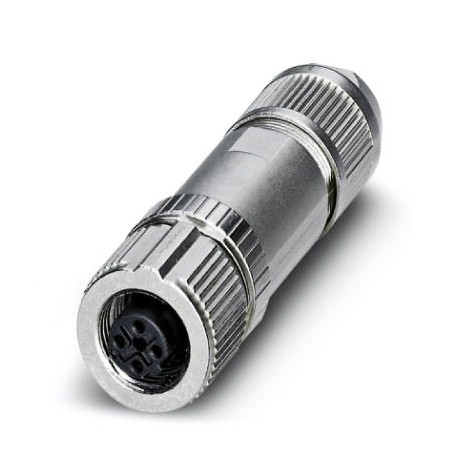

SACC-M12FSD-4PL SH PN 1424683 PHOENIX CONTACT Anschluss
SACC-M12FSD-4PL SH PN
1424683
PHOENIX_CONTACT
Anschluss
Datensteckverbinder, PROFINET CAT5 (100 MBit/s), 4-polig, geschirmt, M12 gerader Anschluss weiblich, D-kodiert, Push-Lock-Federanschluss, Rändelmaterial: Zinkdruckguss, vernickelt, Kabelaußendurchmesser 4 mm ... 8 mm
Steckverbinder > Rundsteckverbinder, feldkonfektionierbar (Industriesteckverbinder)
Kabel, Stecker, Boxen und QUICKON
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million vier hundert vier und zwanzig tausend sechs hundert drei und achtzig |
|---|---|
| Verpackungseinheit | 1 pc |
| Katalog Seite | Seite 345 (C-2-2017) |
| GTIN | 4055626376103 |
| Gewicht pro Stück (exklusive Verpackung) | 41.800 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert sechs und sechzig tausend neun hundert neunzig |
| Herkunftsland | DE (Deutschland) |
Abmessungen
| Durchmesser Gehäuse | 19 mm |
|---|---|
| Länge | 59 mm |
| Externe Durchmesser Kabel | 4 mm ... 8 mm |
| Abisolierlänge der UMMANTELUNG | 29 mm |
| Stripping Länge des einzelnen Drahtes | 8 mm |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C (Stecker / Buchse) |
|---|---|
| Schutzart | IP65 |
| IP67 |
Allgemeine
| Hinweis | Dieses Produkt entspricht der PROFINET Cabling and Interconnection Technology Guideline for PROFINET Bestimmungen, version 2.00, order no: 2.252, Kapitel 8.2 Connectors for Outside Environment (Balanced cabling) |
|---|---|
| Nennstrom bei 40°C | 4 Ein |
| Nennspannung | 60 V DC |
| 48 V AC | |
| Anzahl der Positionen | Vier |
| Isolationswiderstand | ≥ 100 MΩ |
| Codierung | D - Daten |
| Normen/Vorschriften | M12-Steckverbinder IEC 61076-2-101 |
| Schock, vibration EN 50155:2001 | |
| Signal Typ/Kategorie | PROFINET CAT5 (auf der Grundlage von IEC 11801), 100 Mbit / s |
| Status-Anzeige | Keine |
| Überspannungskategorie | II |
| Grad der Verschmutzung | Drei |
| Verbindungs-Methode | Push-in-Anschluss |
| Leiterquerschnitt | 0,14 mm2 ... 0,75 mm2 (ohne Aderendhülse) |
| 0,08 mm2 ... 0,5 mm2 (mit Aderendhülse) | |
| 0,14 mm2 ... 0,75 mm2 (solid) | |
| Leiterquerschnitt AWG | 26 ... 18 (ohne Zwinge) |
| 28 ... 20 (mit Aderendhülse) | |
| Insertion/withdrawal cycles | ≥ 100 (Menge: 500 mit Phoenix Contact Stecker) |
| Drehmoment | 0,4 Nm (M12-Rändel) |
| 0,8 Nm (Anschluss mit kupplungsmuffe) | |
| 3 Nm (Druckmutter mit kupplungshülse) | |
| Montage-Anleitung | Die Drähte angeschlossen werden können, sowohl die mit Aderendhülsen und ohne Aderendhülsen |
Material
| Entflammbarkeit nach UL 94 | V0 |
|---|---|
| Material, Kontakt | CuSn |
| Kontaktoberfläche material | Ni/Au |
| Kontakt carrier material | PA 6.6 |
| Material griffkörper | Zink-Druckguss, vernickelt |
| Material Rändel | Zink-Druckguss, vernickelt |
| Dichtungsmaterial | NBR |
| Weitere material-Spezifikationen | TPE-U (Klemm-Käfig, Gewicht: 1.1 g) |
| PA 6 (Betätigungs-Hebel) | |
| Normen/Vorschriften | PA 6.6: Brandschutz in Schienenfahrzeugen - Anforderung-Sätze R22, R23, R24, R25 und R26 acc. DIN EN 45545-2 (Risiko-level HL1 - HL3) |
| PA 6: Brandschutz in Schienenfahrzeugen - Anforderung-Sätze R22, R23, und R24 acc. DIN EN 45545-2 (Risiko-level HL1 - HL3) |
Normen und Vorschriften
| Standard Bezeichnung | M12-Stecker |
|---|---|
| Normen/Vorschriften | IEC 61076-2-101 |
| Standard Bezeichnung | Schock, vibration |
| Normen/Vorschriften | EN 50155:2001 |
| Entflammbarkeit nach UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e |
|---|---|
| Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte |
Klassifikationen
eCl@ss 5.1Sieben und zwanzig Millionen eins hundert drei und vierzig tausend vier hundert drei und zwanzigeCl@ss 6.0Sieben und zwanzig Millionen zwei hundert neun und siebzig tausend zwei hunderteCl@ss 7.0Sieben und zwanzig Millionen vier hundert vierzig tausend eins hundert viereCl@ss 8.0Sieben und zwanzig Millionen vier hundert vierzig tausend eins hundert viereCl@ss 9.0Sieben und zwanzig Millionen vier hundert vierzig tausend eins hundert zwei
| Merkmal | Wert |
|---|---|
| Kontaktausführung (EF001587) | sonstige |
| Durchmesser des Steckverbinders (EF007496) | 19 mm |
| Anzahl der Datenkontakte (EF012232) | 0 |
| Anzahl der Leistungskontakte (EF012216) | 0 |
| Anzahl der Steuerkontakte (EF012217) | 4 |
| Für Kabelaußendurchmesser (EF009475) | 4 mm |
| Ausführung des Gehäuses (EF006980) | gerade |
| Bemessungsstrom In (EF008250) | 4 A |
| Umgebungstemperatur (EF002386) | -40 °C |
| Bemessungsspannung (EF000228) | 48 V |
| Überspannungskategorie (EF006785) | II |
| Verschmutzungsgrad (EF006786) | 3 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0.14 mm² |
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Werkstoff der Kontaktbeschichtung (EF004020) | Nickel |
| Werkstoff des Gehäuses (EF001596) | sonstige |
| Beschichtung Gehäuse (EF001601) | sonstige |
| Werkstoff des Gewinderings (EF012304) | sonstige |
| Art der Verriegelung (EF000208) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Mit Schutzleiter (EF007468) | Nein |
| Schutzart (IP), montiert (EF007466) | IP65 |
| Min. Anzahl der Steckzyklen (EF012212) | 100 |
| Geschirmt (EF000881) | Ja |
| Mit Statusanzeige (EF001602) | Nein |
