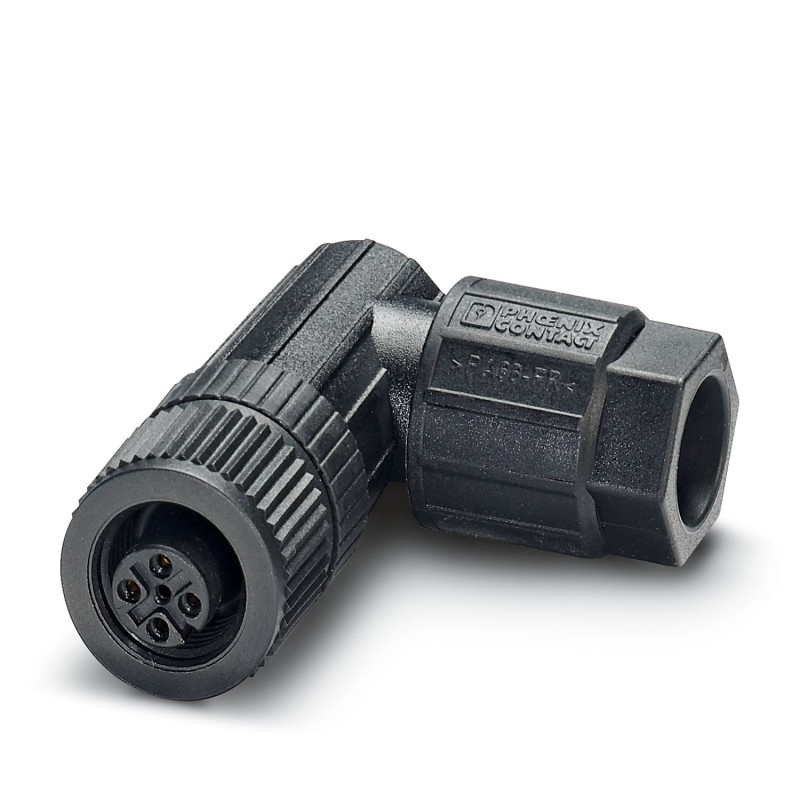

PHOENIX_CONTACT SACC-M12FR-4PL 1424694 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SACC-M12FR-4PL 1424694 PHOENIX CONTACT Anschluss

Artikel-Nr.: SACC-M12FR-4PL

Code: 1424694

Hersteller: PHOENIX_CONTACT

Beschreibung:

Anschluss
Steckverbinder, Universal, 4-polig, ungeschirmt, Buchse gewinkelt M12, codiert A, Federanschluss Druckverschluss, Rändelmaterial: Kunststoff, Kabelaußendurchmesser 4 mm ... 8 mm
Steckverbinder, Universal, 4-polig, ungeschirmt, Buchse gewinkelt M12, Kodierung: A, Push-Lock-Federanschluss, Rändelmaterial: Kunststoff, Leitungsaußendurchmesser 4 mm ... 8 mm

Kategorien:

  • Steckverbinder > Rundsteckverbinder, feldkonfektionierbar (Industriesteckverbinder)
  • PHOENIX_CONTACT > Kabel, Stecker, Boxen und QUICKON

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 12,33 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Technische Daten
Hinweise
MontagehinweisACHTUNG:Beachten Sie beim Verlegen von Leitungen die zulässigen Biegeradien, da durch zu große Biegekräfte die Schutzart gefährdet wird. Fangen Sie vor dem Steckverbinder mechanische Lasten ab, z. B. durch Kabelbinder.
Montage
MontagehinweisDas Polbild ist im 45°-Raster zum Kabelabgang drehbar
Die Adern können sowohl mit als auch ohne Aderendhülsen angeschlossen werden
Artikeleigenschaften
ProdukttypRundsteckverbinder (kabelseitig)
SensorartUniversal
Polzahl4
Anzahl der Kabelabgänge1
Geschirmtnein
KodierungA
Kabelabganggewinkelt
Datenpflegestand
Artikelrevision01
Isolationseigenschaften
ÜberspannungskategorieII
Verschmutzungsgrad3
Maße
Länge49 mm
Außenmaß
Außendurchmesser4 mm ... 8 mm
Gehäuse
Gehäusedurchmesser19 mm
Materialangaben
Brennbarkeitsklasse nach UL 94V0
Material DichtungNBR
Material GriffkörperPA 6.6
Material KontaktCuSn
Material KontaktoberflächeNi/Au
Material KontaktträgerPA 6.6
Material VerschraubungKunststoff
Anschlussdaten
Leiteranschluss
AnschlussartPush-Lock-Federanschluss
Anschlussquerschnitt0,14 mm² ... 0,75 mm² (ohne Aderendhülse)
0,08 mm² ... 0,5 mm² (mit Aderendhülse)
0,14 mm² ... 0,75 mm² (starr)
Anschlussquerschnitt AWG26 ... 18 (ohne Aderendhülse)
28 ... 20 (mit Aderendhülse)
Abisolierlänge der Einzelader7 mm
Anzugsdrehmoment0,4 Nm (M12-Rändel)
0,4 Nm (Steckereinsatz mit Tüllengehäuse)
1,5 Nm (Druckmutter mit Tüllengehäuse)
Anschlussbelegung
Kontakt Farbe (Signalbezeichnung) Kontakt (optional)1 = BN
2 = WH
3 = BU
4 = BK
Elektrische Eigenschaften
Bemessungsstoßspannung2,5 kV
Durchgangswiderstand≤ 5 mΩ
Isolationswiderstand≥ 100 MΩ
Nennspannung UN250 V AC
250 V DC
Nennstrom IN4 A (2 A bei Verwendung von Leitern 0,14 mm²)
Mechanische Eigenschaften
Mechanische Daten
Steckzyklen≥ 100
Steckverbinder
Anschluss 1
Bauform KopfBuchse
Kabelabgang Kopfgewinkelt
Gewindeart KopfM12
KodierungA
Kabel / Leitung
Signalart/KategorieUniversal
Abisolierlänge der Einzelader7 mm
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
SchutzartIP65
IP67
Umgebungstemperatur (Betrieb)-40 °C ... 85 °C (Stecker/Buchse)
Normen und Bestimmungen
M12
NormbezeichnungM12-Steckverbinder
Normen/BestimmungenIEC 61076-2-101

ETIM for 1424694 Steckverbinder (EC002635)

MerkmalsnameKontaktausführung (EF001587)
Merkmalswertsonstige
MerkmalsnameAnzahl der Datenkontakte (EF012232)
Merkmalswert0
MerkmalsnameAnzahl der Leistungskontakte (EF012216)
Merkmalswert0
MerkmalsnameAnzahl der Steuerkontakte (EF012217)
Merkmalswert4
MerkmalsnameFür Kabelaußendurchmesser (EF009475)
Merkmalswert4 mm
MerkmalsnameAusführung des Gehäuses (EF006980)
Merkmalswertabgewinkelt
MerkmalsnameBemessungsstrom In (EF008250)
Merkmalswert4 A
MerkmalsnameUmgebungstemperatur (EF002386)
Merkmalswert-40 °C
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert250 V
MerkmalsnameÜberspannungskategorie (EF006785)
MerkmalswertII
MerkmalsnameVerschmutzungsgrad (EF006786)
Merkmalswert3
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341)
Merkmalswert0.14 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339)
Merkmalswert0.14 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt eindrähtig (EF007337)
Merkmalswert0.14 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt mehrdrähtig (EF007343)
Merkmalswert0.14 mm²
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
Merkmalswertsonstige
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
MerkmalswertNickel
MerkmalsnameWerkstoff des Gehäuses (EF001596)
MerkmalswertKunststoff
MerkmalsnameBeschichtung Gehäuse (EF001601)
Merkmalswertsonstige
MerkmalsnameWerkstoff des Gewinderings (EF012304)
MerkmalswertKunststoff
MerkmalsnameArt der Verriegelung (EF000208)
Merkmalswertsonstige
MerkmalsnameBrennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521)
MerkmalswertV0
MerkmalsnameMit Schutzleiter (EF007468)
MerkmalswertNein
MerkmalsnameSchutzart (IP), montiert (EF007466)
MerkmalswertIP65
MerkmalsnameMin. Anzahl der Steckzyklen (EF012212)
Merkmalswert100
MerkmalsnameGeschirmt (EF000881)
MerkmalswertNein
MerkmalsnameMit Statusanzeige (EF001602)
MerkmalswertNein
